Plaats van herkomst: | China |
Merknaam: | HongCe |
Certificering: | Third Party Calibration, CE (Cost additional) |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiatable |
Verpakking Details: | multiplex |
Levertijd: | 3 maanden |
Betalingscondities: | T / T, L / C |
Testcyclus: | 8sec. /piece | De Waaier van de druksensor: | 0Bar < P < 10 Bar |
---|---|---|---|
De precisie van de druksensor: | 0,1 % | Vacuümsensorwaaier: | 10pa< P <100000pa |
Vacuümsensorprecisie: | 10pa | ||
Hoog licht: | de testmateriaal van het heliumlek,heliumlek het testen |

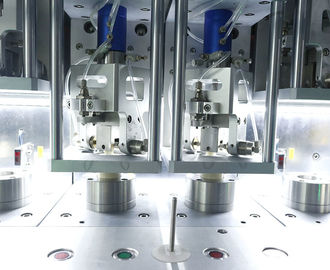

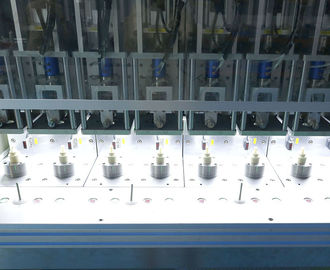

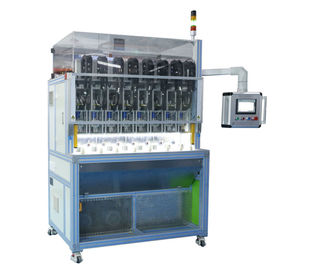

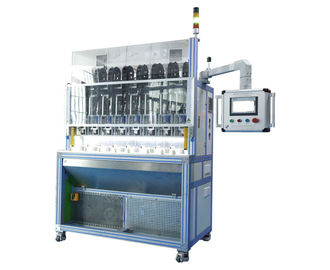

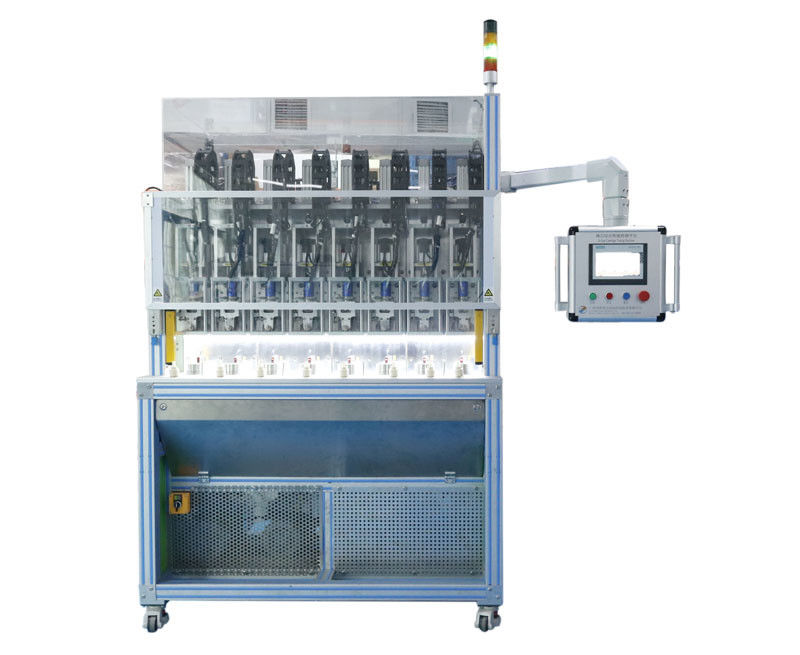

In-line Patroon het Testen Machine Geïntegreerd Vacuümproefsysteem voor Klepkern
De in-line machine van de patroontest integreert samengeperste luchtopsporing, vacuümopsporing, toruqe testfuncations drie in één, kan de testcyclus 8sec zijn. /piece, de testposten kan volgens het werkstuk van de cliënt worden aangepast.
Technische Beschrijving:
Technisch Vereiste | Technische Rresponse | |
Product Toepasselijk Werkingsgebied | Patroon | Gebaseerd op de producten van de cliënt |
Testfuncties | Uit lekkage | JA |
Patroon binnen lekkage | JA | |
Torsietest | JA | |
Hoofdlijnen
|
Machinetype | In-line |
Het testen Posten | Kan worden aangepast | |
De Waaier van de druksensor (Bar) | 0Bar < P=""> | |
De Precisie van de druksensor | 0,1% | |
Vacuümsensorwaaier (Bar) | 10pa< P=""> | |
Vacuümsensorprecisie | 10pa | |
Draaiende Eenheid | Servomotor met torsiefunctie | |
Het werk Luchtdruk (Bar) | 1.5Bar < P=""> | |
Inrichtingssmed Eigenschap | Tevreden | |
PLC Programma | automatisch (op maat gemaakt) |
|
Afzonderlijke Parametercontrole voor Verschillende Posten | Tevreden | |
Algemene Draaiende Regelbare Snelheid | Tevreden | |
Testend Draaiende Regelbare Snelheid | Tevreden | |
Vet het Mengen zich | Tevreden | |
Lekkage het Testen in Hete en Koude Kamer | Tevreden | |
Testend Grensoverschrijdend verkeer in Dichte Positie | Tevreden | |
Testend Grensoverschrijdend verkeer in Open Positie | Tevreden | |
Maximumkoppel |
Tevreden Maximumkoppelalarm |
|
Teken O.K. Delen na het Testen | Tevreden | |
Regelbare torsie | Tevreden | |
Het Registreren van de machinemislukking | Tevreden | |
Productieverslagen | Tevreden | |
Vet het Schoonmaken Functie | Tevreden | |
Cyclusduur (s) | 8sec. /piece |
Machinevoordelen:
(1) het machinetype is in-line, omvat 8workingstations met cyclusduur van het meest pertest stuk van 8sec.
(2) vet het mengen en lek het testen zich voor automatisch voltooide patroon shallbe. De O.K. en NOK delen kunnen worden onderscheiden. De O.K. delen zullen automatisch worden gemerkt andunloaded voor manueel verpakking. NOK de delen zullen in thedefective doos worden leeggemaakt en worden geplaatst. De fouten van de exploitant zijn beperkt.
(3) de machineverrichting zal automatisch controlledby PLC met hoog rendement, hoge stabiliteit en gemakkelijke verrichtings om improvetesting kwaliteit en lagere menselijke kosten zijn.
(4) Astandard-het lek wordt toegepast op de machine als een kaliberbepalingsbasis die door Metingslaboratorium van Staat iscertified.
(5) een apparaat van de drukstabiliteit wordt gebouwd aan themachine om een Stabiele meting te krijgen.
(6) een servomotor met torquecontrolfunctie wordt gebruikt om het Maximumkoppel te verzekeren die tijdens test andpositioning.
(7) er is een uitbarstingskanaal in de machine toeliminate het vuil van de klep.
(8) er is een automatische het merken functie in themachine om te verzekeren de goede delen duidelijk zijn.
(9) de lek testmethode van evacuatie gecombineerde withpressurization verzekert het valse metingstarief om lager te zijn dan 2%.
(10) Machine speciaal ontworpen ventilationpipelines zouden niet beïnvloed worden door vetmengsel en buitenlandse kwestie.
Beproevingsprocedures:
De machine omvat 8test-totaal posten met dezelfde beproevingsprocedure, en kan door één exploitant worden in werking gesteld.
Stap 1: manueel ladend & elke keer leegmakend, één testproduct. (4sec.)
Stap 2: het mengelingsvet, pers, open draai, & sluit de patroon. controleer oorspronkelijk de patroon om lager tarief van valse meting (10sec.) te verzekeren
Ten eerste, en schakel snel herhaaldelijk de testpatroon om vet volledig, tijdens de patroonomschakeling te mengen, zuiver schoon & droog gas aan koude kamer, hete kamer en uitgangskamer om elke schone kamer te verzekeren.
Ten tweede, controleer als het vet volledig wordt gemengd en elke kamer in juiste positie wordt geschakeld, verzekeren dezelfde voorwaarde van elk teststuk.
Stap 3, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 4, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 5, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 6, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 7, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 8, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 9, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 10, gereserveerde testpost (gasvulling + onder druk zetten + bemonstering + ventilatie = 7sec.)
Stap 11, merkt het O.K. deel. (2sec.)
Merk het O.K. deel automatisch, alarmnok deel.
Wij hebben 11 stappen ontworpen, kunnen de cliënten combinatie vanaf de pecific producten van cliënten maken.
