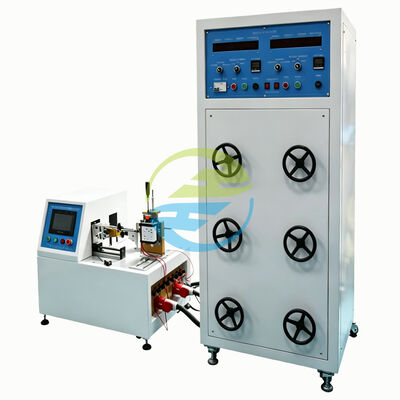

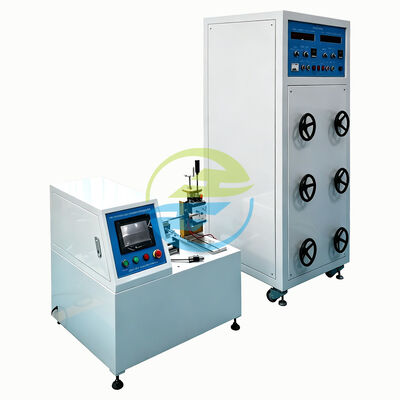

Driefasige Stekkerdoos Breekvermogen & Normale Bedrijfstest Systeem — IEC 60884-1 IEC 60669-1 Geïntegreerd RLC Belastingstestplatform met PLC Gesynchroniseerde Controle

Merknaam:	HongCe
Modelnummer:	HC9910C+9914C
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T,L/C
Toeleveringsvermogen:	1 sets per maand

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

Calibration certificate(cost additional)

Aantal stations:

3 stations, uitbreidbaar tot 6

Controlearchitectuur:

Industriële PLC (S7-1200 CPU 1214C)

Hoofdstroomingang:

AC 380V ±10%, 50Hz, driefasig, 5-draads

RLC-laadkast:

15 kVA, PF-bereik 0,3-0,98, ±0,02 stabiliteit

Testspanning:

0-300V AC, ±0,5% nauwkeurigheid

Teststroom:

0-30A AC, ±1% nauwkeurigheid

Aandrijfsysteem:

AC-servomotor, 200 W, 3000 tpm

Cycluspercentage:

1-30 cycli per minuut

Verpakking Details:

Koffer van multiplex van exportkwaliteit met schuiminzetstuk met hoge dichtheid, vacuümdichte vochtb

Markeren:

Driefasige Normale Bedrijfstest Systeem

PLC Gesynchroniseerd Normaal Bedrijfstest Systeem

Productomschrijving

Testoplossing voor breekcapaciteit en normale werking van driefasige stekkerdozen

Productoverzicht

Het testoplossing voor breekcapaciteit en normale werking van HongCe biedt uitgebreide testoplossingen voor fabrikanten van elektrische accessoires en certificeringslaboratoria. Dit geïntegreerde platform combineert precisie mechanische cycli met ingebouwde RLC-belastingkasttechnologie, allemaal bestuurd door een enkele industriële PLC voor synchronisatie op microseconde-niveau tussen mechanische beweging en elektrische belastingtoepassing.

Kerninnovatie: De uniforme PLC-besturingsarchitectuur elimineert synchronisatieproblemen tussen mechanische en elektrische domeinen, wat zorgt voor een nauwkeurige belastingtoepassing tijdens het aangrijpen en scheiden van contacten — cruciaal voor geldige testgegevens van de breekcapaciteit.

Belangrijkste productkenmerken

Geïntegreerde RLC-belastingkast: Elektronisch geschakelde resistieve, inductieve en capacitieve belastingsbanken met solid-state relais voor stille, vonkvrije werking en continue aanpassing van de arbeidsfactor van 0,3 tot 0,98
Uniforme PLC-besturing: Eén industriële PLC beheert servo-motorenbeweging, belastingomschakeling, monitoring van de arbeidsfactor en gegevensacquisitie met synchronisatie op microseconde-niveau
Drie onafhankelijke teststations: Parallelle testmogelijkheid voor verschillende specimen types met individuele mechanische aandrijvingen, elektrische belastingen en meetkanalen
Real-time automatische compensatie van de arbeidsfactor: Continue monitoring en automatische aanpassing handhaaft de doel-PF binnen ±0,02 gedurende langdurige testruns
106 kPa atmosferische drukkamer: Afgesloten behuizing handhaaft gestandaardiseerde testomstandigheden volgens IEC 60884-1 clausule 20 vereisten
Hogesnelheid golfvormopname: 1 MS/s sampling met geautomatiseerde analyse van piekstromen, boogduur, boogenergie en contactbounce parameters
Uitgebreide veiligheidssystemen: Vergrendelde testcompartimenten, redundante noodstopcircuits, elektrische beveiliging en thermische monitoring
Meerfasige testsequenties: Receptgebaseerd testen met maximaal 20 sequentiële fasen en automatische overgangen tussen verschillende mechanische en elektrische parameters
Modulaire architectuur: Uitbreidbaar tot 6 teststations met upgradebare PLC-firmware en belastingscapaciteit

Testfuncties

IEC 60884-1 clausule 20 Breekcapaciteit: 50 cycli bij 1,1× nominale spanning, nominale stroom, cos φ ≥0,6
IEC 60884-1 clausule 21 Normale werking: 5.000 cycli (≤16A) of 2.500 cycli (>16A-32A) bij nominale spanning en stroom
IEC 60669-1 clausule 19 Schakelwerking: 40.000 cycli (≤16A) of 20.000 cycli (>16A) onder elektrische belasting
IEC 60669-1 clausule 20 Inschakel-/breekcapaciteit: 200 cycli bij 1,1× nominale spanning, 1,25× nominale stroom, cos φ 0,3
Testen van aangepaste belastingsprofielen: Door de gebruiker gedefinieerde parameters voor productspecifieke protocollen en versnelde levensduurtesten
Sequentiële multi-standaard testen: Geautomatiseerde gekoppelde testsequenties die meerdere normen omvatten met configureerbare pauzepunten

Naleving van internationale normen

Standaard	Clausule(s)	Belangrijkste testparameters
IEC 60884-1:2013	Clausule 20, Figuur 16	Breekcapaciteit: 50 cycli bij 1,1× nominale spanning, nominale stroom, cos φ 0,6 bij 106 kPa
IEC 60884-1:2013	Clausule 21, Tabel 18	Normale werking: 5.000 cycli (≤16A), 2.500 cycli (>16A-32A) bij nominale parameters
IEC 60669-1:2017	Clausule 19, Figuur 12	Schakelwerking: 40.000 cycli (≤16A), 20.000 cycli (>16A) met inschakelen bij cos φ 0,8, uitschakelen bij cos φ 0,6
IEC 60669-1:2017	Clausule 20, Tabellen 9-10	Inschakel-/breekcapaciteit: 200 cycli bij 1,1×V, 1,25×I, cos φ 0,3
GB/T 2099.1-2008	Clausules 20, 21	Chinese nationale norm gelijk aan IEC 60884-1
BS 1363-1:2023	Clausules 19, 20	Britse norm voor 13A stekkers/stopcontacten met specifieke duurzaamheidseisen

Technische specificaties

Parameter	Specificatie
Teststations	3 onafhankelijke stations, uitbreidbaar tot 6
Besturingssysteem	Industriële PLC (S7-1200 CPU 1214C) met 10-inch HMI touchscreen
Stroominvoer	AC 380V ±10%, 50Hz, driefasig, maximaal 15 kVA
RLC-belastingkast	15 kVA totale capaciteit, PF-bereik 0,3-0,98 met 0,01 resolutie
Testspanning	0-300V AC, ±0,5% nauwkeurigheid
Teststroom	0-30A AC, ±1% nauwkeurigheid
Aandrijfsysteem	AC servomotor met 17-bit encoder, 0-100mm slag
Cyclegraad	1-30 cycli per minuut, programmeerbaar per station
Golfvormopname	1 MS/s sampling, 12-bit resolutie, geautomatiseerde analyse
Afmetingen	Testbank: 1600×900×1700mm, Belastingkast: 800×800×1800mm
Gewicht	Ongeveer 800 kg totaal
Certificeringen	CE-markering (LVD + EMC), ISO 9001:2015 QMS

Compatibele testobjecten

Huishoudelijke stekkers en stopcontacten: BS 1363 (VK), CEE 7/IV Schuko, NEMA 5-15/5-20 (VS), AS/NZS 3112 (AU/NZ), GB 1002/2099 (China)
Schakelaars voor huishoudelijke installaties: 1-voudig tot 4-voudig, enkel/dubbelpolig, nominaal 10A-45A
Industriële stekkers en stopcontacten: IEC 60309-1/-2, 16A/32A, IP44/IP67
Apparaatkoppelingen: IEC 60320 C13/C14, C15/C16, C19/C20
Slimme stopcontacten en IoT-geactiveerde stopcontacten met relaisschakeling
USB-oplaadstopcontacten met AC-netingang

Kerntechnologievoordelen

Schakeling van elektronische belastingsbank: Solid-state relaisarchitectuur elimineert slijtage van mechanische contactors, wat een levensduur van >10M cycli biedt ten opzichte van ~100K voor contactors

Real-time automatische compensatie van de arbeidsfactor: Continue monitoring en aanpassing handhaaft een PF-nauwkeurigheid van ±0,02, compenseert voor temperatuurdrift tijdens langdurige tests

Uniforme mechanisch-elektrische synchronisatie: Eén PLC zorgt voor belastingtoepassing op exacte momenten van contact aangrijpen en scheiden

HongCe Bronfabriek versus Handelsbedrijven

Evaluatiecriterium	HongCe — Bronfabriek	Typisch Handelsbedrijf
Bedrijfsmodel	Directe fabrikant met eigen ontwerp, engineering en productie	Tussenpersoon die apparatuur van onbekende fabrieken doorverkoopt
Prijsstelling	Fabrieksdirecte prijsstelling met transparante kostenstructuur	15-30% tussenpersoon opslag met beperkte kortingsflexibiliteit
Technische ondersteuning	Directe engineer-naar-engineer communicatie met toepassingsdeskundigheid	Verkoopmedewerkers met beperkte technische kennis, afhankelijk van leveranciers
Kwaliteitscontrole	Vijf-fasen interne QC-proces met volledige documentatie	Afhankelijk van de QC van de leveranciersfabriek, kwaliteit varieert tussen zendingen
After-sales service	12 maanden garantie, levenslange gratis ondersteuning, 5 jaar garantie op reserveonderdelen	Garantie afhankelijk van leverancier, beschikbaarheid van onderdelen niet gegarandeerd

Kwaliteitscontroleproces

QC-fase	Inspectieactiviteiten	Acceptatiecriteria
Fase 1: Materiaalinspectie	Verificatie van chemische samenstelling, hardheidstest, dimensionale verificatie	SUS304 samenstelling volgens ASTM A240, hardheid ±2 HRC, oppervlakteafwerking Ra ≤1,6 µm
Fase 2: Bewerking Inspectie	Eerste artikel inspectie, dimensionale verificatie, controle van schroefdraadkwaliteit	Gereedschapstolerantie ±0,005 mm, schroefdraadpassing Klasse 6H/6g volgens ISO 965
Fase 3: Assemblage Verificatie	Controle van mechanische passing, elektrische continuïteit, testen van veiligheidsvergrendelingen	Isolatieweerstand ≥100 MΩ, alle vergrendelingen functioneel, geen abnormale warmte
Fase 4: Functionele Testen	48 uur inbranden, kalibratieverificatie, testen van veiligheidssystemen	Alle functies voeren correct uit, kalibratie binnen tolerantie, geluid ≤65 dB(A)
Fase 5: Pre-Shipment Audit	Laatste visuele inspectie, documentatiecontrole, verpakkingsverificatie	Geen cosmetische defecten, volledige documentatie, correcte verpakking

Gerelateerde testapparatuur

Veelgestelde vragen

Is HongCe een echte fabrikant met een eigen fabriek?

Ja, HongCe is een echte bronfabriekfabrikant die onze eigen productiefaciliteit in Guangdong, China exploiteert. We voeren CNC-bewerking, warmtebehandeling, precisie slijpen, elektrische assemblage en systeemintegratie onder één dak uit. We verwelkomen fabrieksbezoeken (persoonlijk of virtueel) om onze productiecapaciteiten te verifiëren.

Kan HongCe apparatuur aanpassen aan specifieke vereisten?

Maatwerk is een kerncompetentie bij HongCe. Ons engineeringteam kan mechanische configuratie, elektrische parameters, besturingssystemen, documentatie en fysieke lay-out aanpassen om te voldoen aan specifieke nationale normen of unieke testvereisten. Typische tijdlijn voor maatwerkprojecten: 7-15 dagen voor ontwerpbeoordeling, 30-45 dagen voor prototypefabricage.

Wat is uw typische productietijd?

Standaardmodellen worden binnen 15-25 werkdagen na orderbevestiging verzonden. Maatwerkapparatuur vereist doorgaans 30-45 werkdagen. Spoedbestellingen (7-10 dagen voor standaardmodellen) zijn beschikbaar tegen een meerprijs. Verzending op dezelfde dag beschikbaar voor dringende reserveonderdelen via internationale express.

Bieden jullie installatie en training ter plaatse aan?

We bieden twee ondersteuningsniveaus: Tier 1 - Remote Begeleide Installatie (gratis) met begeleiding via videoconferentie, en Tier 2 - On-Site Commissioning (optioneel) met hands-on installatie, kalibratieverificatie en aangepaste operator training. On-site service vereist doorgaans 2-5 werkdagen.

Welke garantie dekking bieden jullie?

Elk instrument wordt geleverd met een 12 maanden uitgebreide garantie die vervangende onderdelen, remote diagnostische ondersteuning en reparatie in de fabriek indien nodig dekt. Uitgebreide garantieplannen (24 of 36 maanden) zijn beschikbaar. We bieden levenslange gratis technische ondersteuning voor alle oorspronkelijke kopers.
