Merknaam:	HongCe
Modelnummer:	HC-PST001
MOQ:	1 set
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T,L/C
Toeleveringsvermogen:	1 set per 2 maanden

Gedetailleerde informatie

Productomschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

Calibration Certificate(cost additional)

Aantal stations:

Servomotormacht:

200W

Positioneringsnauwkeurigheid:

±0,1 mm

Slag bereik:

0100mm

Lineaire snelheid:

50-300 mm/sec

Cycluspercentage:

30 cycli/min

Contactweerstandsbereik:

0-200,0 mΩ

Geluidsniveau:

≤65 dB (A)

Verpakking Details:

Koffer van multiplex van exportkwaliteit met schuiminzetstuk met hoge dichtheid, vacuümdichte vochtb

Markeren:

IEC60884-1 Uithoudingsvermogen fietstester

6 stations uithoudingsvermogen fietstester

PLC-tester voor het testen van de uithoudingsvermogen op de fiets

Productomschrijving

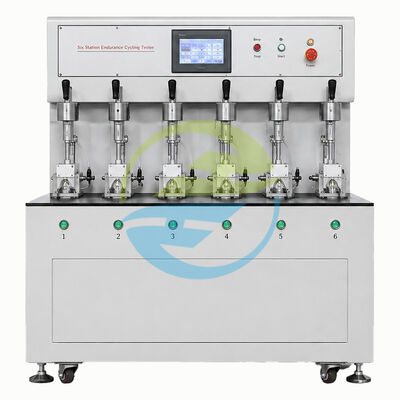

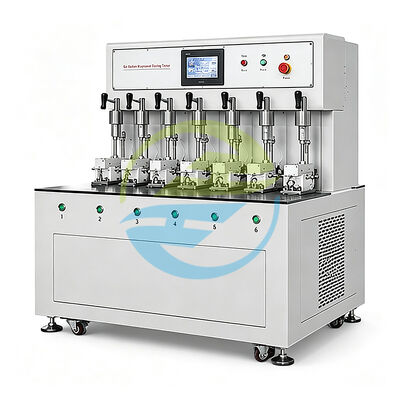

PLC-servo-aangedreven zesstations-duurzaamheidstester

Productoverzicht

Het PLC-gecontroleerde zes-station Plug Socket Endurance Life Cycle Testing System vertegenwoordigt de 15+ jaar ervaring van HongCe in geautomatiseerde elektrische veiligheidstestsystemen.Dit precisie-testsysteem is ontworpen om aan alle eisen van IEC 60884-1 clausule 20 (breekvermogen) en 21 (normale werking) te voldoen., IEC 60669-1, punten 19 (Normale werking) en 20 (Making and Breaking Capacity), en overeenkomstige nationale normen, waaronder GB/T 2099.1, VDE 0620-1, BS 1363-1 en EN 60669-1.

De gesloten-loop AC servomotor-aandrijving van het systeem met absolute encoderfeedback onderscheidt het van onderstaande uithoudingsvertragers met open-loop stappenmotoren,het waarborgen van testresultaten die bestand zijn tegen controle door certificeringsinstanties.

Belangrijkste kenmerken

Zes onafhankelijke teststations

Elk station functioneert volledig onafhankelijk van elkaar, verschillende slaglengtes, snelheden, cyclusgetallen, ON/OFF-timingparameters en storingsdetectiedrempels kunnen gelijktijdig worden geconfigureerd.

Industriële PLC-controle

Industriële PLC's met een 7-inch kleuren HMI-touchscreen bieden deterministische real-time besturing met een intuïtieve, icoongestuurde gebruikersinterface die geen programmeerkennis vereist.

Servo-aandrijving in gesloten lus

200W wisselstroomservomotoren met absolute encoders van 17 bits (131.072 tellen per omwenteling) zorgen voor een precieze positioneringsnauwkeurigheid van ± 0,1 mm, die continu wordt gecontroleerd bij een updatefrequentie van 1 kHz.

Universele snel wisselende armaturen

Het gepatenteerde modulaire armaturensysteem met kinematische koppelingsinterfaces maakt het mogelijk om in minder dan 2 minuten per station gereedschapsvrije armaturen te vervangen, compatibel met meer dan 15 internationale plug/socket-vormfactoren.

Uitgebreide detectie van storingen

Vijf onafhankelijke detectiemodi per station: overschrijding van de contactweerstand, mechanische overbelasting, elektrische continuïteitsbewaking, positieafwijking en detectie van cyclusfrequentie-anomalie.

Meerdere lagen veiligheidsarchitectuur

Vier onafhankelijke beschermingslagen: veiligheidsschilden per station met magnetische vergrendeling, centrale noodstop, elektrische bescherming en thermische beschermingssystemen.

Technische specificaties

Parameter	Specificatie
Aantal teststations	6 stations, elk onafhankelijk bestuurd
Beheersarchitectuur	Industriële PLC met 7-inch TFT kleur HMI touchscreen
Aandrijfsysteem (per station)	200 W AC servomotor, 17-bits absolute encoder, C5-precisie kogelschroef
Positioneringsnauwkeurigheid	±0,1 mm (continuïteit geverifieerd bij 1 kHz)
Strokbereik	0-100 mm per station, programmeerbaar in 0,1 mm-inkrementen
Lijnversnellingsbereik	50-300 mm/s per station, programmeerbaar in stappen van 1 mm/s
Maximaal cycluspercentage	30 cycli per minuut (één cyclus = volledig inbrengen + uittrekken)
Cyclusteller	Elektronische teller van 6 cijfers (0-999,999 cycli) met niet-vluchtig geheugen
Testbelastingspanning en stroom	30A/300V wisselstroom per station, solid-state relaisschakeling
Meting van de contactweerstand	4-draad Kelvin-meting, 1.000A DC ±0,5%, 0-200,0 mΩ bereik
Input van de stroomtoevoer	AC 220V ±10%, 50Hz ±1Hz, enkelfasig, maximaal 2,5 kW
Geluidsniveau	≤ 65 dB (A) op 1 meter afstand
Algemene afmetingen	Ongeveer 1800 × 900 × 1700 mm (W × D × H)
Nettogewicht	Ongeveer 480 kg

Ondersteunde internationale normen

Standaard	Klausule / verwijzing	Beschrijving van de test
IEC 60884-1:2013	Artikel 20, figuur 16	Test van het breekvermogen voor stekker- en stopcontacten - 50 werkcycli bij 1,1 × nominale spanning
IEC 60884-1:2013	Artikel 21, figuur 16, tabel 18	Test van duurzaamheid bij normaal gebruik - 5000 cycli voor ≤ 16A/250V, 2500 cycli voor > 16A tot 32A
IEC 60669-1:2017	Artikel 19, figuur 12	Normale werking van schakelaars - 40.000 werkcycli (≤16A/250V), 20.000 cycli (>16A)
IEC 60669-1:2017	Artikel 20, tabellen 9-10	Vermogen tot het maken en breken van schakelaars - 200 werkcycli bij 1,1 x nominale spanning
IEC 61058-1:2016	Artikel 17	Mechanische duurzaamheid voor toestellen met schakelaars - zonder elektrische belasting
GB/T 2099.1-2008	Artikel 20, 21	Chinese nationale norm - breekvermogen en normale bedrijfsvoorschriften
VDE 0620-1:2021	Artikel 20, 21	Duitse norm - eisen inzake duurzaamheid, breekvermogen en temperatuurverhoging
BS 1363-1:2023	Artikel 19, 20	British Standard - VK-specifieke eisen inzake duurzaamheid en breekvermogen

Kernvoordelen van technologie

Servo-positionering in gesloten lus met absolute codering

Het systeem is niet te vergelijken met openloop-stappersystemen die stappenverlies onder verschillende belastingen kunnen ondervinden.de gesloten-loop servo-architectuur zorgt ervoor dat elke cyclus wordt uitgevoerd met de stekker volledig ingebracht en goed geplaatst.

Vierdraad Kelvin-contactweerstandsmeting

Het detecteert contactdegradatie vóór storing met behulp van een nauwkeurige 4-draad Kelvin-meting die parasitaire weerstandsfouten elimineert.Biedt nauwkeurigheid op milliohm-niveau voor trendanalyse en vroegtijdige detectie van contact slijtage.

Modulair kinematisch bevestigingssysteem

Maximaliseert de veelzijdigheid en minimaliseert de overstaptijd met gereedschapsvrije vervanging van armaturen in minder dan 2 minuten per station.

Compatibiliteit van testobjecten

Huishoudelijke stopcontacten en stopcontacten voor vergelijkbare doeleinden (alle internationale vormfactoren binnen de mechanische capaciteit)
Vaste stopcontacten (op de oppervlakte en op de vloer gemonteerd, enkel- en dubbelgangconfiguraties)
draagbare stopcontacten en adapters voor meerdere stopcontacten
Koppelingen voor apparaten (IEC 60320-serie: C13/C14, C15/C16, C19/C20, C5/C6, C7/C8)
Industriële stopcontacten en stopcontacten (IEC 60309-1/-2, 16A en 32A)
Schakelaars voor huishoudelijke en soortgelijke vaste elektrische installaties (IEC 60669-1)
Buizen voor scheerapparaten (BS 4573)
Intelligente stopcontacten en IoT-aangedreven stopcontacten
andere elektrische apparaten
met een vermogen van niet meer dan 10 kW

Productie-kwaliteitscontrole

QC-fase	Inspectieactiviteiten	Aanvaardingscriteria
Fase 1: Inkomend materiaal	Verificatie van de chemische samenstelling, hardheidstests, dimensieverificatie	SUS304 samenstelling per ASTM A240, hardheid binnen ±2 HRC, oppervlakteafwerking Ra ≤1,6μm
Fase 2: In de loop van het proces	Inspectie van het eerste artikel, verificatie van afmetingen, inspectie van de integriteit van het las	Tolerantie van gauge-elementen: ±0,005 mm, tolerantie van structurele onderdelen: ±0,1 mm
Fase 3: Montage	Bevestiging van de mechanische geschiktheid, bedrading van elektrische panelen, veiligheidstests	Isolatieweerstand ≥ 100 MΩ, alle vergrendelingen functioneren, geen abnormale warmteopwekking
Fase 4: Functioneel testen	48-uur continu inbranden, kalibratiecontrole, beproeving van veiligheidssystemen	Geen storingen tijdens 48 uur verbranding, kalibratie binnen de toleranties, geluid ≤ 65 dB ((A))
Fase 5: Voorafgaande verzending	Eindvisueel onderzoek, documentatievolledigheid, controle van de verpakking	Geen cosmetische defecten, alle accessoires aanwezig, verpakking intact volgens normen

Verbintenis tot dienstverlening na verkoop

12 maanden volledige garantie:Uitgebreide dekking met inbegrip van vervangende onderdelen, ondersteuning bij de diagnose op afstand en reparatie na terugkeer naar de fabriek
Levenslang gratis technische ondersteuning:Permanente toezegging om de prestaties van de apparatuur met meerdere ondersteuningskanalen te waarborgen
Inbedrijfstelling en opleiding ter plaatse:Optioneel praktische hulp bij de installatie en de operatorskwalificatie
48-uurs reactie niveau:Bekrachtiging binnen 24 uur, technische beoordeling binnen 48 uur
Beschikbaarheid van reserveonderdelen voor 5 jaar:Critische reserveonderdelen die minimaal 5 jaar in voorraad worden gehouden
Kalibratie en hercertificering:Jaarlijkse fabriekskalibratie, kalibratie ter plaatse en nalevingsonderhoud

Vaak gestelde vragen

Is HongCe een echte fabrikant met een eigen fabriek?

HongCe is een echte fabrikant van bronnen. We bezitten en exploiteren onze productiefaciliteit in Guangdong, China, waar we CNC-bewerking, warmtebehandeling, precisie slijpen,elektrische panelen, en uiteindelijke systeemintegratie onder één dak.

Wat zijn de belangrijkste verschillen tussen servomotor aandrijving en stappenmotor aandrijving?

Servomotoren werken in een gesloten lus met continue positiefeedback, waardoor stappenverlies dat kan optreden in stappensystemen met open lus wordt geëlimineerd.Dit zorgt voor positie nauwkeurigheid in het gehele snelheids- en belastingbereik, is cruciaal voor tests met verschillende invoegkrachten gedurende duizenden cycli.

Kan de apparatuur worden geïntegreerd met ons Laboratory Information Management System (LIMS)?

Alle PLC-gecontroleerde instrumenten hebben standaard communicatie-interfaces, inclusief USB 2.0 voor handmatige data-export en RS-232 serie voor automatische data-overdracht.Optioneel RS-485 (Modbus RTU) en Ethernet (Modbus TCP) modules zijn beschikbaar voor directe LIMS-netwerkintegratie.

Welke routinematige onderhoudswerkzaamheden vereist de apparatuur?

wekelijkse reiniging van lineaire onderdelen, maandelijkse smeer van lagers, kwartaallijkse kalibratiecontrole en jaarlijkse uitgebreide elektrische veiligheidstests;Gedetailleerde onderhoudsprocedures met stapsgewijze foto's zijn opgenomen in de gebruiksaanwijzing.

Hoe kan ik ervoor zorgen dat de testresultaten door de belangrijkste certificeringsinstanties worden geaccepteerd?

De huidige kalibratie te handhaven, te controleren of de apparatuurconfiguratie voldoet aan de standaardvereisten, de traceerbaarheid van de metingen te documenteren, schriftelijke testprocedures te volgen, volledige testgegevens te bewaren,en deelnemen aan proficiëntietests.

Contactgegevens

Voor gedetailleerde offertes, technische specificaties of aangepaste eisen, neem dan rechtstreeks contact op met ons engineering team.We bieden fabrieksprijs en uitgebreide technische ondersteuning.
