EC 61810-conforme relais testbank ±0,5% nauwkeurigheid 220V ingang

EC 61810-conforme relais testbank ±0,5% nauwkeurigheid 220V ingang

Merknaam: HongCe
Modelnummer: HCRTB-005
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 10 sets per maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration certificate(cost additional)
Verpakking Details:
Multiplex
Markeren:

EC 61810-conforme relaistestbank

,

Testbank voor 220V-invoerrelais

,

hoog nauwkeurige testbank voor relais

Productomschrijving

Productbeschrijving

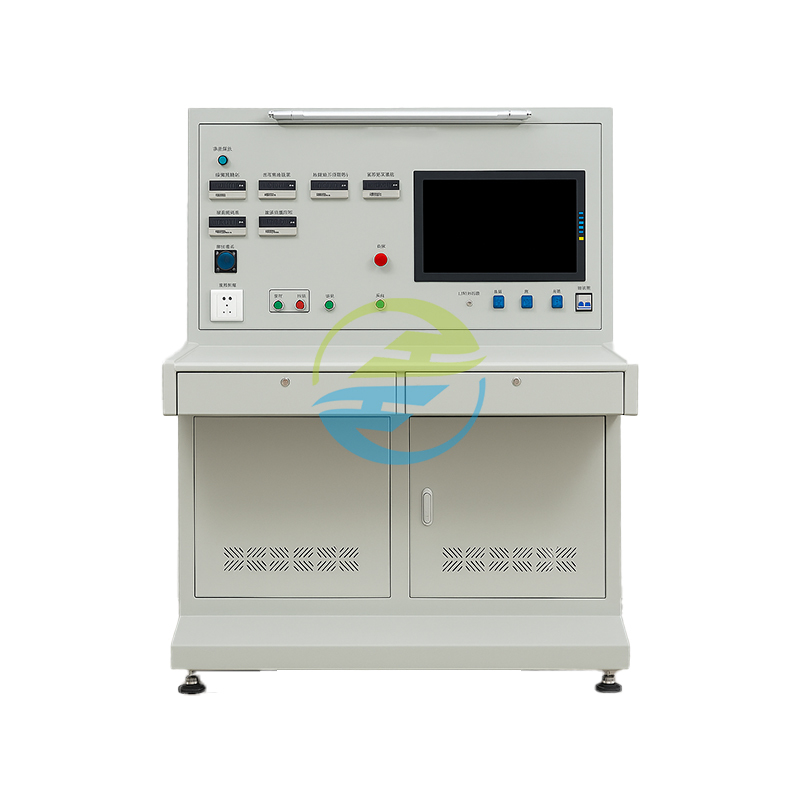

De HCRTB-005 relais uitgebreide testbank is een zeer intelligent testapparaat. Het maakt gebruik van digitale meters voor directe data-uitlezing, in combinatie met industriële PLC-spanningsregeling en volledig geautomatiseerde computerbediening. Selecteer eenvoudig het relaismodel om het gehele testproces te voltooien. Geïntegreerde testen, databeheer en rapportgeneratie, het biedt hoge nauwkeurigheid, hoge efficiëntie en eenvoudig onderhoud.



Producttoepassingen
Het is breed toepasbaar voor de inspectie, het testen en de acceptatie-inspectie van diverse signaalrelais. Het kan uitgebreide prestatietests uitvoeren op 19 gangbare modellen, waaronder niet-gepolariseerde relais, gepolariseerde relais, polariteitsgevoelige relais, tijdrelais en AC-relais.



Producthoogtepunten

  • Volledig geautomatiseerde bediening: Selecteer het model met één klik op de computer, en elektrische en mechanische karakteristieken worden automatisch getest. Er hoeven geen ingewikkelde stappen te worden onthouden, waardoor het zelfs voor beginnende gebruikers gemakkelijk is om snel te leren.
  • Ultra-hoge testnauwkeurigheid: Spoelweerstand, AC/DC spanning/stroom testen bereiken een nauwkeurigheid van ±0,5%, en tijdmeting is nauwkeurig tot 0,001 seconde, met data betrouwbaarheid die ver boven het industriegemiddelde ligt.
  • Extreem compatibel: Ondersteunt zowel plug-in als niet-plug-in relais testen. Eén testbox is compatibel met alle AX-serie relais, voedingspanelen en transmissierelais, waardoor frequente componentvervanging overbodig is.
  • Intelligent databeheer: Een ingebouwd databasesysteem maakt recordbeheer, testdata-query, rapportafdrukken en barcode labelgeneratie mogelijk voor eenvoudige traceerbaarheid en archivering.
  • Gebruiksvriendelijk ontwerp: De compacte behuizing (900×1100×1200mm) en intuïtieve gebruikersinterface verminderen vermoeidheid van de operator en zijn geschikt voor lange werkperiodes.



Internationale referentiestandaarden
IEC 61810-1 "Relais en contactoren - Deel 1: Algemeen"

  • Clausulevereisten: Standaardiseert de algemene terminologie, testomgeving en basisprocedures voor relais testen. De testcondities (bijv. temperatuur- en vochtigheidsregeling) en bedieningsspecificaties van deze apparatuur voldoen volledig aan de basisvereisten voor relais testen van deze standaard.

IEC 61810-3 "Relais en contactoren - Deel 3: Testmethoden voor elektromagnetische relais"

  • Clausulevereisten: Definieert de testmethoden voor sleutelparameters van elektromagnetische relais, zoals werkwaarden, loslaatwaarden en spoelweerstand. Deze apparatuur houdt zich strikt aan de testprocedures van deze standaard voor het testen van de elektrische karakteristieken van zowel gepolariseerde als niet-gepolariseerde relais (bijv. werkwaarden en omgekeerde werkwaarden).

IEC 60947-5-1 "Laagspanningsschakel- en besturingsapparatuur - Deel 5-1: Besturingscircuitapparaten en schakelcomponenten"

  • Clausulevereisten: Specificeert veiligheidsprestatietestnormen voor relais in besturingscircuits, zoals contactweerstand en isolatieweerstand. De contactweerstand (±1% nauwkeurigheid) en isolatieweerstandstests van deze apparatuur voldoen volledig aan de veiligheidsverificatie-eisen van deze standaard.



Technische parameters

Categorie

Specifieke parameters

Ingangsvermogen

Spanning: Eenfasig AC 220V±10%;Frequentie: 50Hz±2Hz;Maximaal stroomverbruik: <2KW

Toepasselijke relaismodellen

Omvat 19 series waaronder niet-polair, gepolariseerd, polariteitsgevoelig, gelijkrichter, tijd en AC relais, zoals JWXC-1000, JYXC-660, JSBXC-850, JJC, etc. Ondersteunt klantspecifieke aanpassingen en uitbreiding

Testitems

Elektrische karakteristieken: Loslaatwaarde, werkwaarde, omgekeerde werkwaarde, spoelweerstand, isolatieweerstand, AC/DC spanning/stroom, etc.
Mechanische karakteristieken: Langzame loslaattijd, langzame aantrektijd, contactuitlijning, contactdruk, schakeltijd, etc.

Testnauwkeurigheid

Spoelweerstand: ±0,5%±2d;
AC/DC spanning/stroom: ±0,5%±2d;
Tijdmeting (langzaam loslaten/schakelen, etc.): 0,001s±1d;
Isolatieweerstand: ±10%±3d;
Contactweerstand: ±1%±3d;
Contactuitlijning: 0,001s±1d

Systeem samenstelling

1 hoofdeenheid, 1 set relais testcontactdoos, 1 printer, 1 set testbox, 1 besturingscomputer (inclusief monitor)

Algemene afmetingen

900×1100×1200mm

Bedrijfsomgeving

Temperatuur: -5℃~+40℃;Relatieve vochtigheid: ≤90% (+25℃);Omgeving vrij van sterke magnetisme, trillingen en geleidend stof

Bedrijfsmodus

Bestuurd door computersoftware; modelselectie via muis; automatisch testen; ondersteunt het opslaan van gegevens, het opvragen en het afdrukken van rapporten
