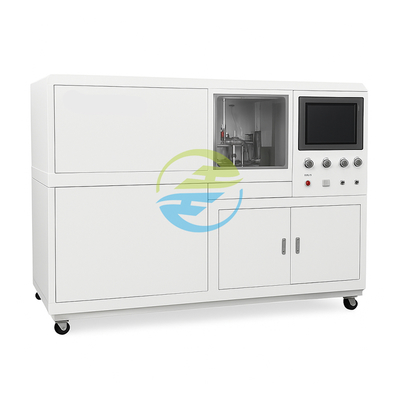

Volledig geautomatiseerde gasrelaismeter IEC 60255 Gecertificeerd Intelligente doorstromingstester van 0,6-4,2 m/s

Volledig geautomatiseerde gasrelaismeter IEC 60255 Gecertificeerd Intelligente doorstromingstester van 0,6-4,2 m/s

Merknaam: HongCe
Modelnummer: hcrtb-002
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 10 sets per month
Gedetailleerde informatie
Place of Origin:
CHINA
Certificering:
Calibration certificate(cost additional)
Werktemperatuur:
-10°C tot 50°C
Afmetingen:
800 × 1100 × 1560 mm (breedte × diepte × hoogte)
Testmodussen:
Eenfasig/driefasig
Testfuncties:
Ophalen, afzetten, timing, weerstand, etc.
Nauwkeurigheid:
± 0,1%
Beschermingsfunctie:
Overbelasting/kortsluiting/temperatuuralarm
Stroomvoorziening:
AC 220V/110V
Bedrijfstemperatuur:
0-40 ℃
Opslagtemperatuur:
-20-60°C
Power Input:
AC220V ±10%, 50/60Hz
Uitgangsstroom:
0-100A
Testfrequentie:
40-120 Hz (instelbaar)
Uitgangspanning:
0-300V
Sollicitatie:
Relay -testen
Controlemodus:
Handmatig/pc -besturingselement
Packaging Details:
Plywood
Markeren:

Volledig automatische gasrelais-tester

,

IEC 60255 gecertificeerde relaytester

,

Intelligente doorstromingstester

Productomschrijving

Volledig geautomatiseerde gasrelaismeter IEC 60255 Gecertificeerd Intelligente doorstromingstester van 0,6-4,2 m/s



Productbeschrijving
De HC-TRB-002 is voorzien van een geïntegreerd ontwerp van industriële kwaliteit, waarbij drie onafhankelijke detectiepijpsystemen (φ25/50/80 mm) zijn geïntegreerd, een CAN-bus met een hoge snelheidsgegevensopnamearchitectuur,en vectorfrequentieconversie-stroomstabilisatietechnologieDit maakt een volledig automatische en nauwkeurige detectie van de gasrelaisstroom, volume, afdichting en olietekort mogelijk.



Toepassing van het product
Het biedt een verificatieplatform van laboratoriumniveau dat voldoet aan de IEC-normen voor elektriciteitsbedrijven, transformatorfabrikanten en testorganisaties,de betrouwbare werking van gasrelais in geval van transformatorfouten (zoals interne ontlading en oliecracking) te waarborgen;, het voorkomen van grote ongevallen.



Hoogtepunten
Intelligente aanpassing met meerdere kalibers
Drie onafhankelijke buisontwerpen (φ25/50/80), elk met speciale stromingstabiliserende rechte buisonderdelen, voldoen aan de ISO 5167 vloeistofmeterspecificaties.
Ondersteunt dubbele float/flapper relais, compatibel met toonaangevende modellen.
0-fout detectiesysteem
Impulspompen van de tandwielmeterpomp: Volume-detectie nauwkeurigheid ± 0,1 ml (meer dan de industriestandaard van 1,0%).
Vectorfrequentieconversie-stroomregeling: elimineert pulsering van de oliepomp, waardoor de stroomstroom stabiel blijft tot ±0,3% F.S.
Beheer op industrie 4.0-niveau
19 inch capacitieve touchscreen + HMI-systeem, één klik A4 / Wi-Fi rapport generatie.
CAN-busarchitectuur: verzamelt synchroon drie paren zware/lichte gassignalen, met een reactietijd voor foutdiagnoses van < 50 ms.
Veiligheid
304 roestvrij staalconstructie + IP54-beschermingscategorie, verwarmingssysteem met olie temperatuur (-10°C tot 50°C adaptief).
Hydraulisch gecentreerd klemmechanisme (concentriciteitsdeviatie < ± 3 mm) voorkomt spatten van olie.



Internationale referentiestandaarden
IEC 60255-1:2022, Elektrische prestatie- en veiligheidsspecificaties voor relais, volledige certificering van de bedrijfskenmerken
ISO 5167-1:2022Meesterspecificaties voor differentialdrukstroommeters, conform ontwerp van rechte pijpleidingen voor een gestage stroom
IEEE C57.104-2019, Foutgasanalyse voor olie-onderdompelde apparatuur, automatische activering van de registratie van het oliedeficit
IEC 60529:2013, Beschermingsgraden (IP-code), IP54-certificering (stof- en spatbestendig)



Technische specificaties

Parameter

Specificatie

Accuraatheid/naleving

Certificering van normen

IEC 60255-1:2022, ISO 5167-1:2022, IEEE C57.104-2019

Volledige naleving

Verslag van de vloeisnelheid

φ25-poort: 0,6~4,2 m/s
φ50-poort: 0,6 tot 3,2 m/s
φ80-poort: 0,6 tot 2,2 m/s

± 0,3% F.S.

Kalibratie van het volume

0~950 ml

±0,1 ml (specifieke industriestandaard)

Afdichtingstest

Druk: 0-250 kPa (digitale besturing)
Duur: 1~60 min (programmabel)

Drukstabiliteit: ±0,1%

Compatibele relaytypen

Flaptype, dubbel-drijvend type (wereldnormen)

Verenigbaarheid van de haven

Standaard: φ25/φ50/φ80 mm
Optioneel: φ40 mm, olie-afsluitklep

Klasse van de stroommeter

0.5 Grade Pulse Output

ISO 4064 gecertificeerd

Controlesysteem

Industriële PC + PLC, 19-inch capacitieve touch HMI

WIN OS, Upgrade op afstand

Gegevensverwerving

CAN-busarchitectuur
3 paren zware/lichte gassignalen Synchrone bemonstering

Reactietijd < 50 ms

Gegevensinterface

Ethernet, SQL-database, QMS/MES-integratie

Hydraulische klemmen

Autocentreringsmechanisme
Concentriciteitsafwijking: < ± 3 mm

304 Structuur van roestvrij staal

Veiligheid

Explosiebestendige schild + IP54 (IEC 60529:2013)

Voorkoming van olielektra

Temperatuurregeling van de olie

Verwarmingssysteem: -10°C~50°C

Stroomvoorziening

AC 380V±10%, 50/60Hz, 9,5 kW

Afmetingen (L × W × H)

2900 × 650 × 1600 mm

Gewicht

1300 kg
