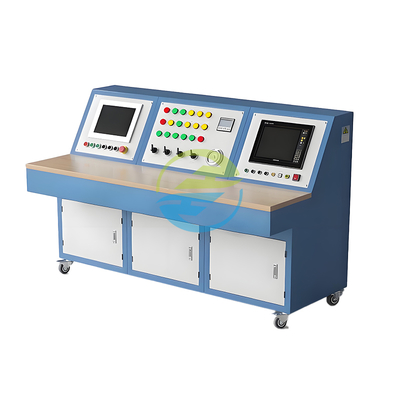

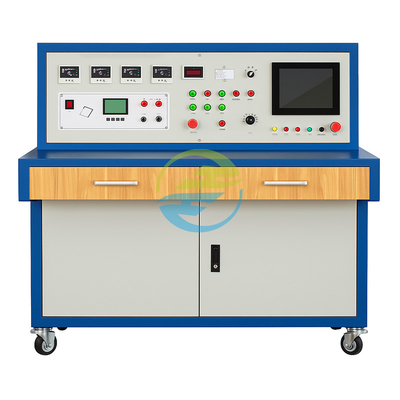

IEC 61810-conforme relaistestbank met AC380V-invoer en 0,2 niveau nauwkeurigheid

IEC 61810-conforme relaistestbank met AC380V-invoer en 0,2 niveau nauwkeurigheid

Merknaam: HongCe
Modelnummer: hcrtb-004
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 10 sets per month
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration certificate(cost additional)
Packaging Details:
Plywood
Markeren:

IEC 61810 conforme relais testbank

,

Testbank voor AC380V-invoerrelais

,

0.2 niveau nauwkeurigheid relais testbank

Productomschrijving

Productbeschrijving
De HCRTB-004 Relais Testbank is een zeer nauwkeurige, geïntegreerde elektrische componententester ontworpen voor het testen van de prestaties van verschillende relais en schakelcomponenten. Het verzamelt en verwerkt automatisch testgegevens en geeft deze tegelijkertijd weer, genereert rapporten en drukt gegevens af. Het biedt een handige bediening en betrouwbare testresultaten, die voldoen aan de testbehoeften van een breed scala aan elektrische componenten.



Producttoepassingen

  • Het wordt voornamelijk gebruikt in spoor- en metrovoertuigen. Het voert prestatieproeven uit (zoals het meten van aantrek- en afvalwaarden) en parameterinstellingen op contactgebaseerde elektrische schakelcomponenten zoals AC/DC elektromagnetische contactoren, hulprelais, spanningsrelais, stroomrelais, thermische relais, luchtverdelers en tijdrelais om ervoor te zorgen dat de componentprestaties aan de normen voldoen.



Producthoogtepunten

  • Uitgebreide tests: Omvat kernparameters zoals de aantrek-/afval-/houdwaarden van hulprelais en contactoren, oververhittings-/overstroomrelais-uitschakelwaarden en tijdrelais-uitschakeltijden, die voldoen aan de testbehoeften van verschillende componenttypen.
  • Hoge automatisering en efficiëntie: Voltooit automatisch gegevensverzameling, -verwerking, -weergave en rapportafdrukken, waardoor handmatige handelingen worden verminderd en de testefficiëntie en gegevensnauwkeurigheid worden verbeterd.
  • Flexibel uitgangsbereik: Biedt meerdere spanningsuitgangen, waaronder DC 0-150V, DC 0-48V en AC 0-400V, om te voldoen aan de spannings-/stroomvereisten van verschillende componenten en zorgt voor een sterke compatibiliteit.
  • Zeer nauwkeurige meting: Gebruikt een nauwkeurigheidsontwerp van 0,2-niveau, dit zorgt voor een minimale meetfout voor parameters zoals contactweerstand, isolatieweerstand en spoelweerstand, wat een hoge gegevensbetrouwbaarheid garandeert.



Internationale referentiestandaard

IEC 61810-1 "Relais en contactoren - Deel 1: Algemene bepalingen"

  • Clausulevereisten: Deze norm specificeert gemeenschappelijke terminologie, definities en basisprocedures voor het testen van relais en contactoren. De testprocedures van dit product voldoen aan de algemene specificaties voor het testen van de prestaties van elektrische componenten die in deze norm worden beschreven.

IEC 61810-3 "Relais en contactoren - Deel 3: Testmethoden voor elektromagnetische relais"

  • Clausulevereisten: Specificeert testmethoden voor belangrijke parameters van elektromagnetische relais, zoals de bedieningswaarde, de loslaatwaarde en de houdwaarde. De prestatieproeven van dit product voor hulprelais en AC/DC-contactoren voldoen volledig aan de testnormen in deze clausule.

IEC 60947-5-1 "Laagspanningsschakelaars en -schakelapparatuur - Deel 5-1: Bedieningscircuitapparaten en schakelende elementen"

  • Clausulevereisten: Specificeert testvereisten voor componenten zoals relais en tijdrelais in bedieningscircuits. De testfunctie voor de bedrijfstijd van het tijdrelais en de contactweerstandsmeting van dit product voldoen aan de gedetailleerde vereisten van deze norm.



Technische parameters

Categorie Specifieke parameters
Ingangsvermogen Spanning: AC380V (±10%); Frequentie: 50HZ; Ingangsvermogen: 15KVA
Interface voor contactoren Uitgangsspanning 1: DC 0~150V (continu instelbaar), Stroom: 0-20A;
Uitgangsspanning 2: DC 0~48V (continu instelbaar), Stroom: 0-20A
Interface voor relais Uitgangsspanning 1: DC 0~150V (continu instelbaar), Stroom: 0-20A;
Uitgangsspanning 2: DC 0~48V (continu instelbaar), Stroom: 0-20A;
Uitgangsspanning 3: AC 0~400V (continu instelbaar), Stroom: 0-30A;
Interfacetype: Algemene aansluiting (1 groep van 20 paren), Plug-in type (1 groep van 20 paren)
Interface voor luchtverdelers Uitgangsstroom: 0-100A, Fout < 0,2%; Aantal interfaces: 1 groep van 5 paren
Tijdmeting Bereik: 0~10S
Contactweerstandsmeting Bereik: 0~5KΩ
Isolatieweerstandsmeting Bereik: 0~200MΩ
Spoelweerstandsmeting Bereik: 0~1MΩ
Nauwkeurigheidsklasse Klasse 0.2
