Pomptestmachine Automatische Klemming 80 m³/u Capaciteit EV Waterringvacuümpomptestbank

Pomptestmachine Automatische Klemming 80 m³/u Capaciteit EV Waterringvacuümpomptestbank

Merknaam: HongCe
Modelnummer: HETE-WPT-9
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 10 sets per maand
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
Calibration certificate(cost additional)
Verpakking Details:
gecomprimeerd
Markeren:

Waterringvacuümpomptestbank

,

Vacuümpomptestbank Automatische Klemming

,

Pomptestmachine EV

Productomschrijving

Testbank voor uitgebreide prestaties van elektrische voertuig waterring vacuümpompGeautomatiseerde klemming 80m³/h capaciteit





Korte beschrijving

De WPT-9 pomptestapparatuur is een geavanceerde geautomatiseerde testbank ontworpen voor waterring vacuümpompen van elektrische voertuigen. Het integreert robotklemming, simulatie van volledige prestaties en testen onder meerdere omstandigheden, wat zeer nauwkeurige, efficiënte en traceerbare tests levert voor OEM's en Tier 1-leveranciers.



Productintroductie

WPT-9 zet een nieuwe standaard in het veld van testen van vacuümpompen voor elektrische voertuigen. Uitgerust met een zes-assig robotklemsysteem en simulatie van een volledig spectrum testomgeving, ondersteunt het nauwkeurig, geautomatiseerd en herhaalbaar testen voor een breed scala aan pomptypes en configuraties. Ontworpen om te voldoen aan internationale benchmarks, maakt dit systeem betrouwbare prestatieverificatie mogelijk onder dynamische automotive-grade omstandigheden.



Producteigenschappen

  • Geautomatiseerd klemsysteem
    Snel wisselen van model (binnen 5 minuten) met ±0,1 mm positioneringsnauwkeurigheid, compatibel met G1/4" tot G3/8" pompaansluitingen.

  • Volledige omgevingssimulatie
    Simuleert extreme temperaturen (-40℃~125℃), vochtigheid (10%-95% RH) en drukcondities, ter ondersteuning van AEC-Q100 en ISO-normen.

  • Zeer nauwkeurige meting
    Vacuüm, debiet, vermogen, trillingen en geluid worden in realtime bewaakt. Vacuümnauwkeurigheid bereikt ±0,1 kPa.

  • Gegevensbeheer en traceerbaarheid
    Realtime CAN/LIN-gegevensacquisitie, 256 GB SSD-opslag, PDF-rapportgeneratie voor ISO 9001-conformiteit.

  • Geavanceerde veiligheidsprotocollen
    Dubbellaagse overdrukbeveiliging, op trillingen gebaseerde vroege foutdiagnose en naleving van IEC 60664-1 en EVS-GTR-normen.

  • Modulair ontwerp
    Uitbreidbaar met koelmiddellus (-50℃), hogedrukgas (tot 10 bar) en waterstofbrosheidmodules.

Internationale referentiestandaarden

Standaard

Sectie

Beschrijving

ISO 28580:2013

5.3

Vacuüm-debietcurve testen voor EV-pompen

GB/T 32864-2016

5.4, 5.7

Efficiëntie van elektrische pomp & starten bij lage temperatuur

AEC-Q100 Rev-E

5, 9

Temperatuurcyclus- en trillingstests

IEC 60068-2-1

Nb

-40℃ duurzaamheid (72 uur geen storing)

EVS-GTR Fase 2

5.3

Elektrische isolatie (≥10MΩ), 1500Vdc weerstand

CISPR 25:2021

Klasse 3

Uitgestraalde EMI ≤40dBμV/m (30~1000MHz)

  • EV waterring vacuümpompen (0,1–3kW, 5–80m³/h)

  • Hybride vacuümboosterpompen (olie/watergekoeld)

  • Waterstofbrandstofcel vacuümsystemen (hogedruk, anti-waterstofbrosheid)

Kern testcategorieën

Categorie

Testitems

Prestatie

Vacuüm vs. debiet, vermogen vs. efficiëntie, hersteltijd

Omgeving

Koudstart (-40℃), hittebestendigheid (125℃), zoutnevel (48 uur)

Betrouwbaarheid

Duurzaamheid (500 uur), thermische schok (1000 cycli)

Veiligheid & EMC

Isolatie, aardingsweerstand, uitgestraalde EMI

Automatisering

Klemmnauwkeurigheid, afdichtingsdrukaanpassingsvermogen

Parameter

Details

Model

WPT-9

Test vacuümbereik

1–100kPa (±0,1kPa nauwkeurigheid)

Debietbereik

0–80m³/h (±0,5%FS)

Temperatuurbereik

-40℃ tot +125℃ (±1℃ nauwkeurigheid)

Vochtigheidsbereik

10%–95%RH (niet-condenserend, optioneel)

Stroomtoevoer voor DUT

12V / 24V / 48V DC

Aandrijfvermogensbereik

0–3kW (0,1W resolutie, ±0,5% nauwkeurigheid)

Trillingsdetectie

0–200m/s², 3-assig (±5%)

Geluidsbereik

30–100dB (±1dB @ 1m)

Klemsysteem

Robotarm + pneumatische klemmen (±0,1 mm)

Besturingsinterface

12” industriële touchscreen (meertalig)

Gegevensopslag

256 GB SSD, 200.000+ logs, CAN/LIN-uitvoer

Beschermingsgraad

IP67 (testkamer), IP54 (controller)

Voeding

AC220V/380V ±10%, 50/60Hz, 80kVA

Afmetingen

3500×2500×2300mm (L×B×H)

Gewicht

3000kg

Communicatie

CAN / LIN / RS485 / Modbus / OPC UA



Wij bieden uitgebreide technische ondersteuning, diagnose op afstand, training ter plaatse en software-updates. Ons wereldwijde servicenetwerk zorgt voor minimale uitvaltijd en optimale systeemprestaties.

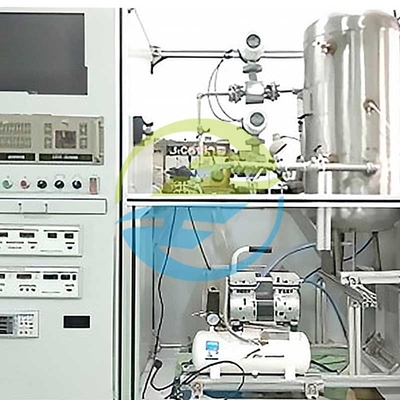

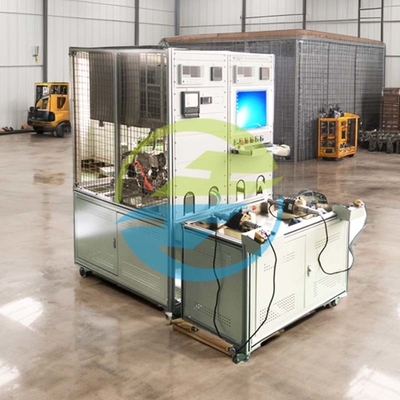

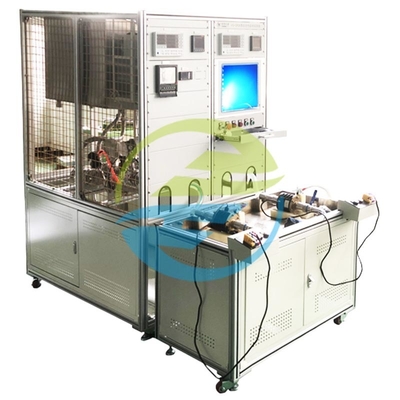

Productfoto's



Pomptestmachine Automatische Klemming 80 m³/u Capaciteit EV Waterringvacuümpomptestbank 0
