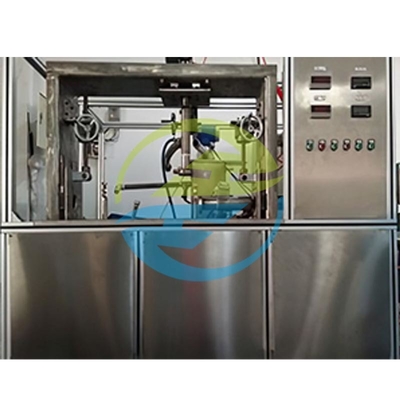

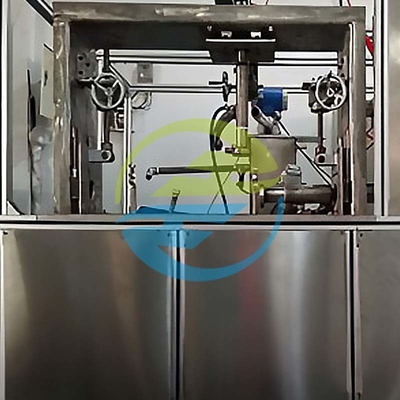

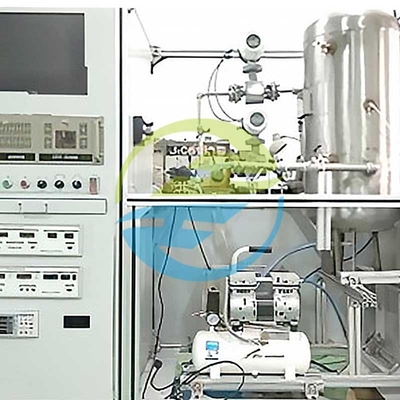

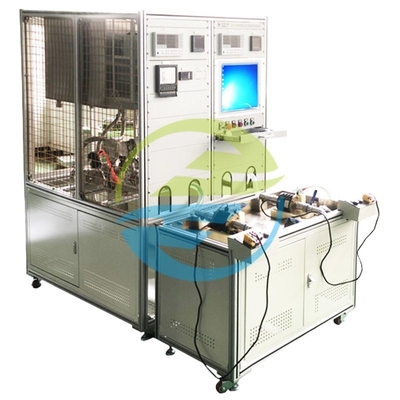

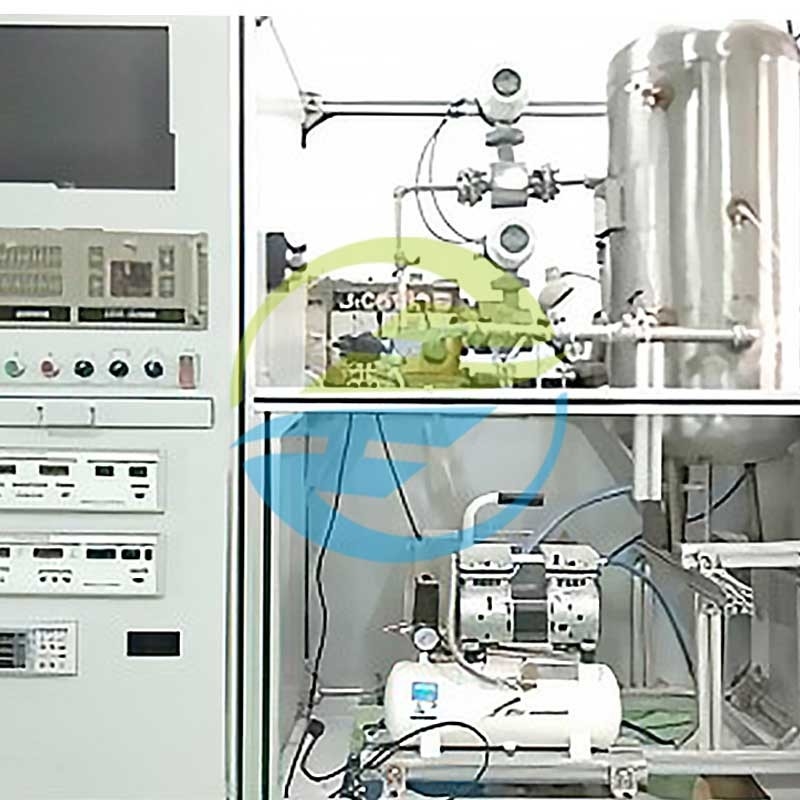

Elektrische voertuigen waterring vacuümpomp geautomatiseerde klem Comprehensive performance test bench

Elektrische voertuigen waterring vacuümpomp geautomatiseerde klem Comprehensive performance test bench

Merknaam: HongCe
Modelnummer: WPT-9
MOQ: 1 set
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/c, t/t
Toeleveringsvermogen: 30 set per maand
Gedetailleerde informatie
Plaats van herkomst:
CHINA
Certificering:
Calibration certificate(cost additional)
Verpakking Details:
MULTIPLEX
Productomschrijving

Elektrische voertuigen waterring vacuümpomp geautomatiseerde klem Comprehensive performance test bench



Inleiding van het product

  • De WPT-9 Electric Vehicle Water Ring Vacuum Pump Automated Clamping Comprehensive Performance Test Bench is gespecialiseerde testapparatuur voor kerncomponenten van nieuwe energievoertuigen.met een vermogen van niet meer dan 50 W,Het heeft een servo aangedreven geautomatiseerd klemmechanisme, waardoor de plaatsing en bevestiging van de geteste pomp binnen 15 seconden wordt voltooid.Uitgerust met een sensorset met hoge precisie en een intelligent besturingssysteemDe testgegevens worden in realtime naar een industriële databank geüpload.traceerbaarheid en analyse mogelijk maken.
  • In vergelijking met traditionele handmatige testapparatuur heeft deze testbank "geautomatiseerd klemmen + volledige parameter gesloten-lus testen" als kernvoordelen.Het vermindert de fouten die worden veroorzaakt door handmatige interventie (fout van herhaalbaarheid van de test ≤ 0Het voldoet aan de efficiënte testbehoeften van massaproductielijnen en helpt bedrijven de productopbrengst en de R & D-efficiëntie te verbeteren.



Productkenmerken

  • Volledig geautomatiseerd proces: Servomotor aangedreven klemmechanisme voltooit met één klik de positionering, afdichting, testen en lossen van de pomp, waardoor handmatige bewerkingen met 80% worden verminderd en menselijke fouten tot een minimum worden beperkt.
  • Testvermogen met hoge precisie: Het gebruikt geïmporteerde druksensoren (FS-nauwkeurigheid 0,1%) en elektromagnetische stroommeters (metingsfout ± 0,5%) om nauwkeurige en betrouwbare testen van vacuümgraad, stroomsnelheid en andere parameters te garanderen.
  • Synchrone opname met meerdere parametersOndersteunt gelijktijdige monitoring van 12 parameters, waaronder vacuümgraad, doorstroming, rotatiesnelheid, vermogen en temperatuurverschil tussen inlaat en uitlaat.met een monsterfrequentie van 1 kHz om onmiddellijke prestatiefluctuaties vast te leggen.
  • Flexibel ontwerp voor compatibiliteit: Aanpasbaar op waterring vacuümpompen met kalibers φ20-φ100 mm door middel van verstelbare gereedschappen, compatibel met op maat gemaakte pompmodellen van verschillende autofabrikanten zonder frequente vervanging van armaturen.
  • Intelligente gegevensanalyse: Uitgerust met industriële testsoftware, genereert het automatisch datacurves en kwalificatierapporten,ondersteuning van de integratie met MES-systemen om gesloten kringloopbeheer van productiegegevens te bereiken.
  • Veiligheidsbeschermingssysteem: uitgerust met overdrukbescherming, lekkagebescherming en noodstopapparatuur, in overeenstemming met de veiligheidsnormen van ISO 13849-1, om veilige en stabiele testprocessen te garanderen.



Internationale referentiestandaarden

  • ISO 9906:2012 Rotodynamische pompen - Tests voor aanvaarding van hydraulische prestaties
    • Clausule 4.3: Specificeert de nauwkeurigheidsvereisten en de methoden voor het testen van de vacuümgraad en de doorstroming van pompapparatuur
    • Clausule 5.2: Definieert kalibratiecycli en toelaatbare foutbereiken voor testsystemen
  • IEC 60034-1:2019 Roterende elektrische machines - Deel 1: Kwalificatie en prestaties
    • Clausule 10.3: Metingsmethoden en normen voor de nauwkeurigheid van de instrumenten voor de motorvermogenonderzoek
  • SAE J1211:2020 Testprocedures voor onderdelen van hydraulische remsystemen voor motorvoertuigen
    • Clausule 7.2: Testvereisten voor duurzaamheidscycli voor vacuümboosterpompen (≥100.000 cycli zonder storing)
  • ASTM F2808-16 Standaardtestmethode voor de prestaties van hydrodynamische pompen voor wegvoertuigen
    • Clausule 6.4: Drukhoudtijd en toegestane lekkage voor het testen van de lekkage van de pomp



Producttoepassingen

  • Fabrieksprestatieonderzoek en kwaliteitsonderzoek van waterringvacuümpompen voor elektrische voertuigen op productielijnen
  • Prestatieverificatie voor optimalisatie van de pompstructuur tijdens O&O (bv. verbetering van de vacuümgraad, testen voor vermindering van het energieverbruik)
  • Foutdiagnose en evaluatie van het herstel van de prestaties bij onderhoud na verkoop
  • Conformiteitscertificeringstests van pompproducten door derde testinstellingen



Tabel van technische parameters

Technische parameters Specificaties
Model WPT-9
Types proefobjecten Elektrische voertuigen waterring vacuümpompen (boord/remmen/airconditioning)
Testnauwkeurigheid Druk: ±0,1% FS; stroom: ±0,5% FS
Meetbereik van de vacuümgraad -0,1 MPa ~ 0 MPa
Meersbereik van de stroomsnelheid 0 ~ 500 l/min
Rotatieversnellingsmetingsbereik 0 ~ 3000 t/min
Vermogen meetbereik 0 ~ 5 kW
Temperatuurmetingsbereik -20 °C ~ 150 °C
Automatische klemtijd ≤ 15 seconden
Eén proefcyclus Configureerbaar (10 seconden ~ 30 minuten)
Duurzaamheidstestcycli 0 ~ 1,000,000 cycli (programmabel)
Verplichtingen inzake stroomvoorziening AC 380V ±10%, 50Hz, 3Ph
Vereisten voor luchtvoorziening 0.6 ~ 0,8 MPa (droge perslucht)
Afmetingen van de apparatuur Voor de toepassing van deze verordening geldt:
Gewicht van de apparatuur Ongeveer 850 kg
Besturingssysteem Windows 10 Industrial Edition
Gegevensopslagcapaciteit ≥100.000 sets testgegevens
Communicatie-interfaces Ethernet/RJ45, RS485
Temperatuur van de bedrijfsomgeving 5°C ~ 40°C
Relatieve luchtvochtigheid ≤ 85% RH (niet-condenserend)
