Testbank voor motoren met een hoge snelheid en een hoog vermogen voor motoren met een enkel station

Hoge-snelheid en hoge-vermogen motortestbank voor motoren prestatie testapparatuur enkel station

Introductie van motortestbank:

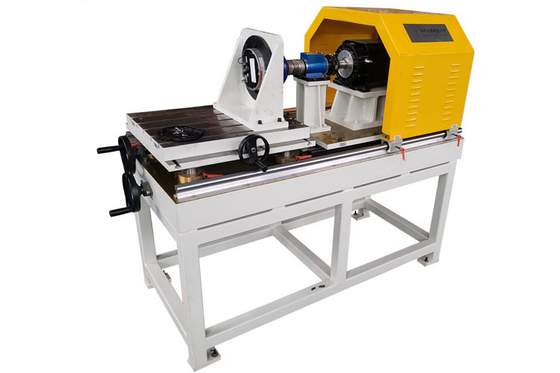

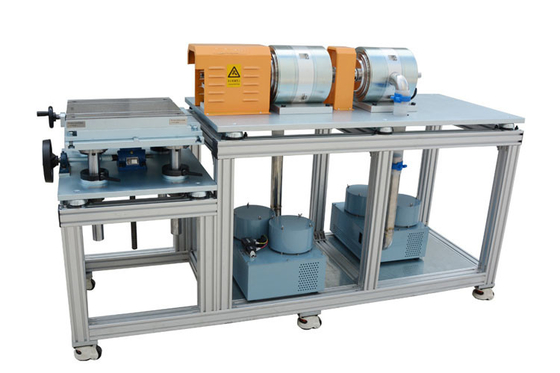

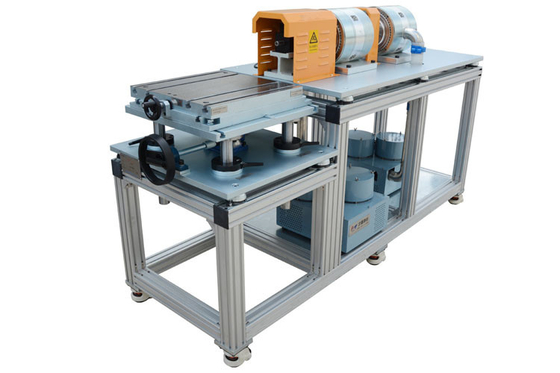

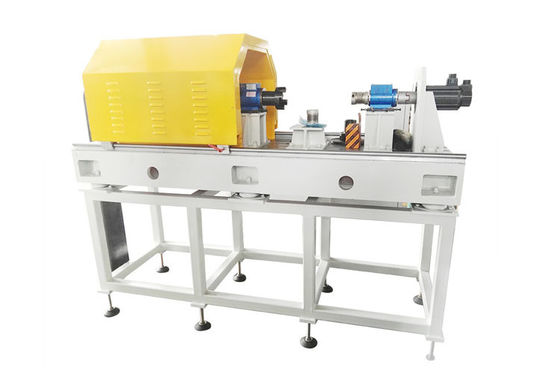

De hoge-snelheid en hoge-vermogen motortestbank (testsysteem) kan worden gebruikt in diverse hoge-snelheid motor toepassingen zoals aandrijfmotoren voor nieuwe energievoertuigen, hoge-snelheid compressormotoren en hoge-snelheid magneetzweefmotoren. Het installatieplatform kan worden ontworpen volgens de te testen motor, en de flensmontagestructuur aan het uiteinde of de basismontagestructuur kan worden gekozen.

De motortestbank wordt voornamelijk gebruikt om de ingangsspanning, ingangsstroom (AC/DC), ingangsvermogen, arbeidsfactor (AC) van de motor te testen; uitgangskoppel (nominale koppel, blokkeerkoppel, startkoppel, maximaal koppel, etc.), uitgangssnelheid, mechanisch uitgangsvermogen; efficiëntie; temperatuurstijging, trillingen, geluid, enzovoort. Het kan type- en fabriekstests uitvoeren om de uitgebreide prestaties van de motor te evalueren en een nauwkeurige parameterbasis te bieden voor R&D, productie, onderhoud en veldtoepassing van de motor. Een uitgebreide motortestbank voor prestaties kan allerlei asynchrone motoren, synchrone motoren, permanente magneetmotoren, AC-motoren, DC-motoren, nieuwe energie motoren, enzovoort testen.

Belangrijkste onderdelen van motortestsysteem:

De motortestbank omvat voornamelijk een dynamometer, controlesysteem, elektrisch parameter meetsysteem, mechanische structuur en monitoring software.

Belangrijkste testitems van motortestbank:

Test van vermogens- en koppelskarakteristieken van motor met controller

Test van temperatuurstijging van motor met controller

Test van geblokkeerde rotor van motor met controller

Test van verificatie van ontwikkelingsstrategie van motorcontroller

Test van maximale snelheid van motor met controller

Test van terugkoppeling van remenergie van motor met controller

Test van externe karakteristieken van motor

Test van ontwikkeling en afstemming optimalisatie van motor en controller aandrijflijn

Test van prestaties en kalibratie van motor en controller aandrijflijn

Test van efficiëntiekaart

Test van versnelde respons

Test van koppelsrespons

Duurtest van stabiele cyclische belasting

Parameter van motortestopstelling:

Bedrijfsprofiel:

De productiefaciliteit van Guangzhou HongCe Equipment Co., Ltd is gevestigd in Foshan Sanshan New Town, grenzend aan Guangzhou South Railway Station. Wij zijn gespecialiseerd op het gebied van apparatuur voor het testen van energie-efficiëntie, apparatuur voor het testen van prestaties, IP-testapparatuur, apparatuur voor het testen van huishoudelijke apparaten, apparatuur voor het testen van brandbaarheid, apparatuur voor het testen van heliumlekken, apparatuur voor het testen van kabels, apparatuur voor het testen van batterijen, en complete laboratoriumuitrustingsoplossingen, en hebben goede klantrelaties opgebouwd met vele binnenlandse en internationale metrologie- en certificeringsorganisaties, laboratoriumafdelingen en onderzoeks- en ontwikkelingsinstellingen, waaronder TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, en andere bekende organisaties.

Als hightechbedrijf zetten we ons in om klanten hoogwaardige instrumenten en oplossingen te bieden, gebaseerd op geavanceerde apparatuurtechnologie en uitstekende productkwaliteit. Onze producten omvatten test systemen voor energie-efficiëntie en prestatie test systemen voor huishoudelijke apparaten, met als doel klanten te helpen bij het evalueren en verbeteren van de energie-efficiëntie en prestaties van hun producten. Ondertussen bieden we ook complete diensten voor de bouw van laboratoria om te voldoen aan de gediversifieerde behoeften van onze klanten.

We hebben een professioneel R&D-team dat zich toelegt op technologische innovatie en productverbetering. Door continu onderzoek en ontwikkeling introduceren we voortdurend nieuwe producten die voldoen aan de marktvraag en zorgen we voor de stabiliteit en betrouwbaarheid van onze producten.

Guangzhou HongCe Equipment Co., Ltd houdt zich altijd aan het principe van "klant eerst, kwaliteit eerst", en streeft voortdurend naar uitmuntendheid. We zetten ons in om onze klanten hoogwaardige producten en professionele diensten te bieden om hen te helpen slagen in de competitieve markt.

Bedankt voor uw interesse in Guangzhou HongCe Equipment Co., Ltd. en we kijken ernaar uit om een langdurige samenwerking met u aan te gaan om samen een betere toekomst te ontwikkelen en te creëren.

Veelgestelde vragen

1. Wat zijn de kern testmogelijkheden van deze "enkel station" hoge-snelheid, hoge-vermogen motortestbank? Welke vermogens- en rotatiesnelheidsbereiken kan het accommoderen?
Antwoord: Deze testbank is speciaal ontworpen voor prestatieverificatie van hoge-snelheid, hoge-vermogen motoren. Op basis van technische specificaties die typisch zijn voor vergelijkbare apparatuur in de industrie, bestrijken de testmogelijkheden een breed bereik:

Vermogen en koppel: Het ondersteunt testen voor motoren met vermogens van 100 kW tot 2.000 kW (of zelfs hoger), met continue koppelcapaciteiten van meer dan 500 N·m.

Rotatiesnelheidsbereik: Om aan te sluiten bij de ontwikkelingstrends van hoge-snelheid motoren, bereikt de maximale snelheid doorgaans 20.000 tot 50.000 omw/min, wat voldoet aan de testvereisten voor aandrijfmotoren van nieuwe energievoertuigen, hoge-snelheid compressormotoren en gespecialiseerde luchtvaartmotoren.

Spanning en stroom: Het systeem verwerkt spanningen tot 1.200 V en stromen tot 1.200 A, wat de hoge-spanning, hoge-stroom vereisten van moderne motortestscenario's accommoderen.

2. Welke specifieke tests kan deze bank uitvoeren? Welke mainstream testnormen volgt het?
Antwoord: Deze testbank is een uitgebreid prestatie-evaluatiesysteem dat de kern tests kan uitvoeren die nodig zijn voor motortype- en fabriekstestacceptatie.

Kern testfuncties: Deze omvatten efficiëntie- en verlieskaarten, temperatuurstijgingstests, belastingskarakteristiekentests, overbelastingscapaciteitstests, geblokkeerde-rotor tests en dynamische respons karakteristiekentests (zoals koppel/snelheid staprespons). Het systeem beschikt over vier-kwadrant bedrijfsfuncties, waardoor het zowel motor- als generatietoestanden kan simuleren onder verschillende bedrijfsomstandigheden.

Naleving van normen: Testprocedures en nauwkeurigheidsspecificaties volgen strikt de mainstream binnenlandse en internationale normen, zoals de IEC 60034-serie, IEEE 112, en Chinese nationale normen GB/T 1032 (Testmethoden voor driefasige inductiemotoren) en GB/T 22669 (Testmethoden voor driefasige permanente magneet synchrone motoren).

3. Wat is een "enkel station" ontwerp? Wat is de betekenis van dit ontwerp voor testen?
Antwoord: "Enkel station" betekent dat de testbank de installatie en het testen van slechts één motor tegelijkertijd accommodeert. In tegenstelling tot testapparatuur voor productielijnen met meerdere stations, ontworpen voor parallel testen, is dit ontwerp voornamelijk bedoeld voor R&D, validatie en prestatiekalibratiefasen.

Betekenis en voordelen: Het enkel station ontwerp maakt een meer geavanceerde en krachtige testbankstructuur mogelijk, met uitzonderlijke regelprecisie (bijv. koppelregelprecisie van ±0,3% FS) en meetnauwkeurigheid (bijv. koppelmeetnauwkeurigheid van ±0,2% FS). Het stelt ingenieurs in staat om diepgaande motoranalyses uit te voeren, complexe aangepaste testsequenties uit te voeren en geavanceerde functies te integreren, zoals omgevingssimulatie (temperatuur, vochtigheid, trillingen) - capaciteiten die niet geëvenaard worden door massaproductie lijn testapparatuur.

4. Hoe bereikt het systeem hoge-precisie data-acquisitie en -regeling? Wat zijn de kernsubsystemen?
Antwoord: Hoge precisie komt voort uit de modulaire, hoogwaardige systeemarchitectuur. Een complete testbank integreert doorgaans de volgende kernsubsystemen:

Dynamometer en belastingssimulatie: De kern is een dynamometer die wordt aangestuurd door een vier-kwadrant variabele frequentieaandrijving (VFD), die elke belastingsconditie van nul tot maximale snelheid nauwkeurig kan simuleren.

Hoog-precisie meetsysteem: Integreert vermogenanalysers (bijv. WT3000-serie, 0.1 nauwkeurigheidsklasse), koppel sensoren met hoge bandbreedte (bijv. HBM T40-serie, ±0.1% nauwkeurigheid) en snelheidsensoren om nauwkeurige traceerbaarheid van elektrische en mechanische parameters te garanderen.

Real-time controle en data-acquisitie platform: Een controlesysteem gebaseerd op DSP of industriële pc's, gecombineerd met professionele testsoftware zoals LabVIEW, maakt koppel meetverversingsfrequenties van meer dan 1 kHz mogelijk, evenals geautomatiseerde testprocescontrole en gesynchroniseerde data-acquisitie en analyse.

5. Kan deze testbank de werkelijke bedrijfsomgeving van de motor simuleren? Welke aanvullende functionele uitbreidingen worden ondersteund?
Antwoord: Ja. Om de motorprestaties en betrouwbaarheid onder realistische bedrijfsomstandigheden nauwkeurig te evalueren, ondersteunt de testbank een breed scala aan omgevingssimulatie- en functionele uitbreidingsopties, waaronder:

Simulatie van elektrische omgeving: Integreert batterijsimulatoren of bidirectionele DC-voedingen om de laad-/ontlaadkarakteristieken van verschillende batterijtypen (zoals LFP en ternaire lithium) te simuleren, waardoor realistische belaste tests van elektrische aandrijflijnen voor nieuwe energievoertuigen mogelijk zijn. Klimaat- en omgevingssimulatie: Uitgerust met een optionele hoge/lage temperatuur omgevingskamer, maakt het systeem extreme temperatuurtests van motoren en hun controllers mogelijk over een bereik van -45°C tot +120°C, evenals de simulatie van verouderingsomstandigheden zoals temperatuur-vochtigheid cycli en thermische schokken.

Trillings- en betrouwbaarheidsmonitoring: Het systeem ondersteunt schaalbare online trillingsmonitoring- en analysefuncties, waardoor real-time detectie van vroege foutkenmerken in kritieke componenten - zoals lagers en tandwielen - mogelijk is en de beoordeling van hun levensduur.
