Plaats van herkomst: | China |
Merknaam: | HongCe |
Certificering: | Calibration Certificate (Cost Additional) |
Modelnummer: | HC6205 |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Customized |
Verpakking Details: | multiplex |
Levertijd: | 30 DAGEN |
Betalingscondities: | T/T |
Levering vermogen: | 10 VASTGESTELD /month |
Drukwaaier: | (Controleerbare) 1KN ~ 20KN | Krachttolerantie: | ±1% |
---|---|---|---|
Verbrijzelingswaaier: | 0~400MM | Eenheidsschakelaar: | Kg/N/Lb |
De Snelheidswaaier van de spijkerpenetratie: | 1 ~ 80mm/s | Snelheidsnauwkeurigheid: | ±0.1MM/S |
Hoog licht: | 20KN de Kamer van de batterijtest,400MM de Kamer van de Batterijtest |

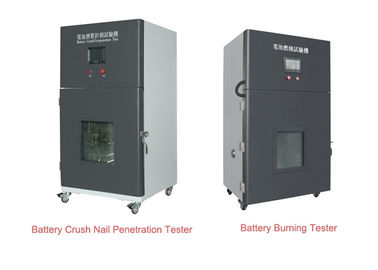

1KN ~ 20 KN-PLC van de de Verbrijzelingsspijker van de Controlebatterij Penetratie 0~400MM Testkamer
Productieinformatie:
Dit meetapparaat wordt etc. ontworpen en volgens IEC62133-clausule 7.3.6, 8.3.5 iec60086-4 clausule 6.5.3 CEI 60086-1, GB/T 18332.2-2001, UL1612, UN38.3, GB/T 31241-2014 vervaardigd. Het is simuleert de de batterij eind daadwerkelijke gebruikende milieu's van het machtslithium, zoals batterij in verbrijzeling, penetratie en terugkoppelt de diverse resultaten in verschillende het verpletteren/penetratievoorwaarden.
Het testen zou onder milieutemperatuur van 20℃ ± 5℃ moeten zijn, zette de batterij die aan thermokoppel (het aanrakingspunt van thermisch paar vast op batterij grote oppervlakte) in de trekkingskast verbinden, met 3mm niet corrosie de roestvrije spijker het middelpunt van de batterij met snelheid van 20mm/s-80mm/s. doordringt.
Parameters:
Structuur | Verticaal type met verticale drukstructuur |
Inputvoltage | 380V 50 Herz |
Drukwaaier | (Controleerbare) 1KN ~ 20KN |
Krachttolerantie | ±1% |
Verbrijzelingswaaier | 0~400MM |
Eenheidsschakelaar | Kg/N/Lb |
De Snelheidswaaier van de spijkerpenetratie | 1 (Controleerbare) ~ 80mm/s |
Snelheidsnauwkeurigheid | ±0.1MM/S |
De spijker doordringt Macht | Oliedruk |
Testende Ruimte | ≥ W300*D300*H200mm |
Algemene Afmeting | W940XD780XH1620 mm |
Observatievenster | 390 X 360mm (20mm dik aangemaakt explosiebestendig glas) |
Verlichting | Met licht aan kamer binnen hoogste kant |
Basis | Geïnstalleerd met 4 universele wielen en 4 het bevestigen gietmachines, beschikbaar voor vrij bewegend en het bevestigen. |
Explosiebestendige Apparaten | Met de functie van de luchtversie, put de afvallucht uit die toen het testen produceerde; Met de functie van de explosiebestendige en drukversie, de Magnetische adsorptietype deur van de drukhulp aan achterkant van beschermingskabinet (300*300mm), wanneer met sterke luchtschok, vermindert de automatisch open hulpdeur, de kracht van de explosieschok. |
Kamerbodem | Met uittrekseltype inzamelingsapparaat voor elektrolyt en Experimenteel puin. |
De naald van het wolframstaal |
Φ3X100MM 10 stukken Φ5X100MM 10pieces |
Machinegewicht | Ongeveer 400KG |
Vertoningsmethode | PLC Touch screen |
Standaardbeschrijving van IEC62133
7.3.6 het verpletteren van cellen
a) Vereisten
Het strenge verpletteren van een cel (bijvoorbeeld, tijdens verwijdering in een afvalpers) zal brand of geen explosie veroorzaken.
b) Test
Elke volledig geladen cel wordt verpletterd tussen twee vlakke oppervlakte, de kracht want het verpletteren door een hydraulische ram toegepast wordt die een kracht van 13KN+1 KN uitoefenen, wordt het verpletteren uitgevoerd op een manier die het ongunstigste resultaat zal veroorzaken, zodra de maximumkracht is toegepast, of een abrupte voltagedaling van één derde van het originele voltage is verkregen, wordt de kracht vrijgegeven.
Een cilindrische of prismatische cel wordt verpletterd met zijn longitudinale as parallel met de vlakke oppervlakte van de verpletterende apparaten, aan beste zowel brede als smalle kanten van prismatische cellen, wordt een seconde van cel getest, geroteerd 90 º rond hun longitudinale assen in vergelijking met de eerste reeks.
c) Goedkeuringscriteria
Geen brand, geen explosie
8.3.5 verbrijzeling (cellen)
a) Vereisten
Het strenge verpletteren van een een brand of explosie van de cellshall niet oorzaak.
b) Test
elke volledig geladen die cel, volgens de tweede procedure bij de bovengrens het laden temperatuur in 8.1.2 wordt geladen, wordt onmiddellijk overgebracht en verpletterd tussen twee vlakke oppervlakten in een omgevingstemperatuur, wordt de kracht voor het verpletteren door een hydraulische ram toegepast die een kracht van het verpletteren van 13KN+1 uitoefenen KN.the wordt gepresteerd op een manier die het ongunstigste resultaat .once zal veroorzaken de maximumkracht is toegepast of een abrupte voltagedaling van één derde van het originele voltage verkrijgt van 10% van misvorming is voorgekomen vergeleken bij de aanvankelijke afmeting is geweest, wordt de kracht vrijgegeven (welke voorwaarde eerst zou moeten de aanwijzing voorkomt zijn dat de kracht zou moeten worden vrijgegeven)
Een cilindrische of prismatische cel wordt verpletterd met zijn longitudinale as parallel met de vlakke oppervlakte van de verpletterende apparaten .test slechts de brede kant van prismatische cellen.
c) Goedkeuringscriteria
Geen brand, geen explosie
Gelieve te klikken hier Batterijtest Equipment.pdf om de gehele reeksen batterij het testen materiaal te krijgen.
