Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Geschatte sinuskracht: | 300kgf | Geschatte Schokkracht: | 600kgf |
---|---|---|---|
Frequentiebereik: | 5~4000Hz | Schokverplaatsing: | 25.4mm |
Max. versnelling: | 981m/s2 | Massa van het Bewegen van Elementen: | 3kg |
Hoog licht: | Batterij het Testen Machine,De Kamer van de batterijtest |
LCD Vertonings van de helft-Sinus de Testmateriaal Golf300kgf Batterij van de Proefbank van de Trillingsschok
Norm
IEC62133 clausule 7.2.2, iec60086-4 clausule 6.4.3, CEI 60086-1, GB/T 31241-2014 en enz.
Toepassingen
De trillingstest kan worden gebruikt om vroege mislukking van de batterij te vinden, daadwerkelijke voorwaardenbeoordeling en structurele sterktetest simuleren. Het product heeft een brede waaier van toepassingen, breed toepassingsgebied, en significante en betrouwbare testresultaten. Het is een ideale batterij-specifieke trilling voor batterijfabrikanten, kwaliteitscontroleafdelingen en onderzoekinstituten. Testmateriaal. Het is geschikt om diverse types van enige cellen en batterijpakken te testen zoals het laden van schat, lithiumion, nikkelwaterstof, nikkel-cadmium, loodzuur, en het nikkel van het metaalhydride.
De trillingstest kan ook voor moeheid het testen van producten worden gebruikt om het leven van het product te beoordelen.
Parameters
Trillingssysteem | |
Geschatte Sinuskracht |
300kgf |
Geschatte Willekeurige Kracht |
300kgf |
Geschatte Schokkracht |
600kgf |
Frequentiegebied | 5~4000Hz |
Max. Verplaatsing | 25.4mm |
Schokverplaatsing |
25.4mm |
Max. Snelheid |
2m/s |
Max. Versnelling |
981m/s2 |
Ankerdiameter |
Φ150mm |
Eerste Resonantiefrequentie |
2900Hz |
Max. Zonderlinge Torsie |
>196N×m |
Massa van het Bewegen van elementen |
3kg |
Het Punt van de ladingsverbinding | 13 verbindingspunt |
De Grootte van de bankschroef (Norm) |
M8 |
De lay-out van de bankschroef (vierkante diameter,) |
Φ60mm 6 stuk, Φ120mm 6 stuk |
De asfrequentie van de Trillingsisolatie | <3Hz |
Max. Lading |
120kg |
Magnetische lekkage | <3mT (facultatieve ≤1mT voor speciaal vereiste) |
Afmeting (uncrated) (L×W×H) |
764mm×530mm×660mm |
Gewicht |
490kg |
Machtsversterker | |
Macht |
3kVA |
Signal-to-Noise Verhouding | >65dB |
Versterkertype | Digitale ON/OFF Machtsversterker |
De Vertoning van de machtsversterker |
Met perfecte alarm en beschermingsapparaten voor LCD vertoning over stroom, over voltage, banktemperatuur enz. En voltage, huidige bescherming voor sinus, willekeurige RMS |
De logicamodule van de machtsversterker | Keurt het versterker hoofdcontrolebord cpu-controle, met zelfinspectiefunctie goed. |
Versterker met de functie van het foutengeheugen |
Met fout onthoud functie, beschikbaar gemakkelijk aan de reden van de controlefout. En gehele testende tijd, beschikbare controle van de uiterste datum de testende tijd |
Systeembeveiliging |
De functies omvatten: over voltage, onder voltage, standaardfase, logicafout, de bescherming van de machtsmodule, de temperatuur van de machtsmodule, over stroom, over voltage, macht souce, bankverplaatsing, banktemperatuur, de externe bescherming van de verbindingskring. Om het even welke fout komt voor, gesloten output. Ondertussen met het alarmeren. |
Versterker |
Keur MOSFET het effect van het transistorgebied moduletechnologie, logicamodule met cpu-microprocessor goed de bemonstering in real time, bescherming, LCD vertoning, verslag lopende tijd, foutenstaten, maximumoutput, aan Ce-vereisten voldeed; Machtsversterker met IGBTmodule. |
Nominaal vermogenvoltage |
120Vrms |
Versterkerefficiency |
>92% |
Afmeting (uncrated) (L×W×H) |
550mm×680mm×1455mm |
Gewicht (Uncrated) |
230kg |
Ventilator |
|
Macht |
0.75kW |
Luchtstroom |
0.18m3/s |
Luchtdruk |
0.015kgf/cm2 |

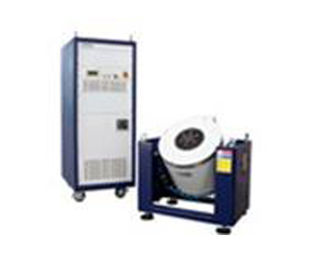

Productinformatie
Het bestaat uit Trillingssysteem, verwijzen het Trillingscontrolemechanisme en andere toebehoren.please naar de informatie van de delen zoals hieronder:

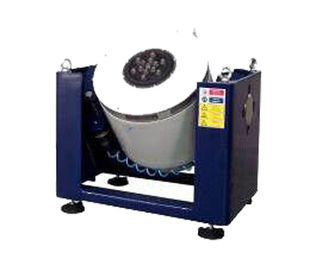

Systeeminleiding:
1.Double magnetische kringsstructuur om hoge magnetisch veldintensiteit te verzekeren & stroomlekkage te verminderen;
De speciale demagnetiserende structuur kan stroomlekkage tot hieronder 1 MT verminderen
2.U-type de lente, rollen en lineair lager voor sterke weerstand van het doen afwijken van lading
3.Air de lente wordt gebruikt voor trillingsisolatie; Het werk van het trillingssysteem regelmatig zelfs met zware lading;
geen behoefte speciale stichting
4.Protection de apparaten worden verstrekt voor over--thermisch, overbelasting, te sterke intensiteit, overvoltage, en
over--verplaatsing van het trillingsmeetapparaat; De elektroapparaten van de netwerkbescherming voor overvoltage,
onder-voltage, die fase niet hebben; Aandrijvingsmacht, huidig-beperkt, zachte start, over--temperatuur,
kort-stroom, modulefout het beschermen
5.Able om sinus te voltooien, willekeurig, effect milieutests
6.This het systeem vereist voltageschommeling, ≤±10%
7.This het systeem vereist aan de grond zettend weerstand, ≤4Ω
8.High betrouwbaarheid, vooral geschikt voor oude verrichting

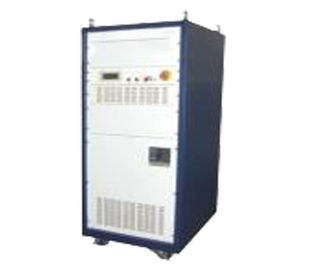

Digitale Schakelaartype Versterkerinleiding:
Dit systeem keurt de technologie van de de breedtemodulatie van de sinusimpuls van digitale machtsversterker goed. Zijn het werken
het principe is: gebruikend de MOSFET field-effect macht van de hoge frequentieschakelaar, door digitale kring om het zwakstroomsignaal te vergroten en te herstellen dat door controlemechanisme, toen de output het originele signaal aan trilling invoert
bewegende de rolkring van het meetapparaat, en de beweging van de de uitbreidingslijst van het meetapparaat van de aandrijvingstrilling. Het belangrijkste deel van de digitale machtsversterker: de voorcontrole, de module van de machtsversterker, beschermingskring, het machtsdeel en het elektrische kabinet.
Digitale Schakelaartype Versterkereigenschappen:

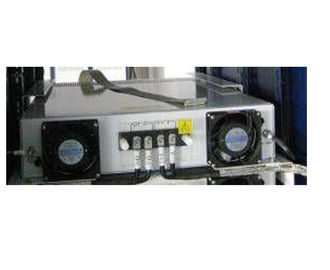

1.Easy onderhoud: De verwisselbare doos van de machtsmodule, compact ontwerp, ruimte sparen, gemakkelijk aan
onderhoud.
2.LCD vertoning:
De logicamodule keurt de bewerker van de microcomputercpu spaander, LCD vertoningsfunctie goed; Kan worden getoond
diverse systeemgegevens in detail (de macht vergroot output Ware RMS waarde, met extra gegevens
vertoning) en het oordeel van de van de verrichtingsstaat en fout. Met afstandsbediening, het verre ver meten,
communicatie functie, vriendschappelijke interface, gemakkelijke verrichting.
De digitale Schakelaartype functie van de Versterkerbescherming:
De de opstellingsbescherming van de machtsversterker van het overvoltage van het machtsnet, het onder-voltage van het machtsnet, macht
netgebrek aan fase, logicafout, machtsmodule, de module van de machtstemperatuur, outputte sterke intensiteit, output
overvoltage, drijfmacht, de verplaatsing van de lijst, de lijsttemperatuur, enz. Om het even welke mislukking komt voor, sloot
onderaan output, met geluid en verlichtingsalarm tegelijkertijd. Behalve de bovengenoemde bescherming, heeft ook armen
RMS waarde de bescherming, en de bescherming van het noodsituatieeinde.
De hoge omzettingsefficiency (hoger dan 92%), en hoog zet ionenfrequentie om
Horizontale Misstaplijst:
Met horizontale misstaplijst, het eleltrodynamische trillingsmeetapparaat bekwaam voor X, Y, het proef de richting van Z testen. En kan het proefsysteem van de temperatuurvochtigheid combineren doen het gecombineerde milieu testen. Met turbo - schuifbalk of kettings het systeem van de wielomwenteling, één persoon kan de trillingsbank gemakkelijk roteren en het verbinden met de horizontale lijst. Keur mechanische positiebeperking goed om de verbinding tussen het trillingssysteem en de horizontale misstaplijst te verzekeren. De multilijst van de groottemisstap beschikbaar, bij 300mm×300mm (voor klein trillingssysteem) aan grote specimentest 2m×2m misstaplijst. Verschillende dragende beperking bekwaam om verschillende handeling uit te voeren en verschillende te voldoen vereisten. De dikte en de grootte van de misstaplijst zullen de prestaties van het trillingssysteem, beïnvloeden en zullen de hoge beperkingsfrequentie beïnvloeden, kan de gebruiker het aanpassen.
Digitale Controlemechanismeeigenschappen
Het trillingscontrolemechanisme is het recentste ontwerp door uconbedrijf dat internationale geavanceerde gedistribueerd systeemarchitectuur goedkeurt, en zijn kern is de recentste TMS320-de hoge snelheidsbewerker met 32 bits van het reeksdrijvende komma van Ti-bedrijf. Het testrapport wordt automatisch geproduceerd in Microsoft Word. Tijdens of na het testen, kan het testrapport worden uitgegeven en, dan automatisch of manueel worden geproduceerd.
Hardwarenorm
Input
(1) 2 kanalen
(2) Resolutie: 24 beetje analoge-digitaal omzetting (ADC)
(3) Ingevoerde impedantie: 220 k Ω
(4) ingebouwde lastenversterker en ICP constant-huidige bron, het voltage & ICP versnelling
de sensor kan direct worden aangesloten
(5) Signaal aan lawaaiverhouding: >100dB
Output
Kanaalhoeveelheid: 1 kanaaloutput
Resolutie: 24-beetje digitaal-analoge omzetting (DAC)
De Index van de controlesoftware
Willekeurige Prestatiesindex:
Controlewijze: PSD
Resolutie: Max. 320000 lijnen
Frequentiegebied: DC~4800Hz
Controledynamisch bereik: 85dB
Controlenauwkeurigheid: ±1dB,
Closed-Loop Tijd: typisch 100ms
SINUS
Controlewijze: het sinusoïdale golfvorm controleren
Frequentiegebied: 1~5000Hz,
Dynamisch besturingselementwaaier: 95dB
Closed-Loop Tijd: 10ms;
Controlenauwkeurigheid: ±1dB; Bereiksnelheid 1octave/min, q-waarde 50
Frequentieresolutie: 0,001%
Bereiksnelheid: lineair bereik 0 aan 6000hz/s; logaritmisch bereik 0 ~ 100 Oct/min
Golfvervorming: <0>
SCHOK
Controlewijze: Beperkte oude of golfcontrole;
Schokwijze: helft-sinus golf;
Frequentiegebied: DC~22000Hz;
Kader: Max.32K Duurtijd: 0.5-3000ms
Compensatiewijze: pre-impuls, na-impuls, pre/na-impuls
Controleprestaties: dynamisch bereik hoger dan 90dB
