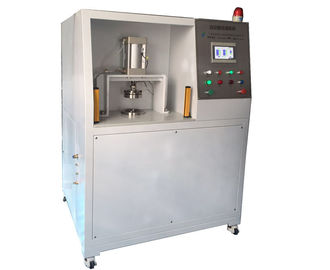

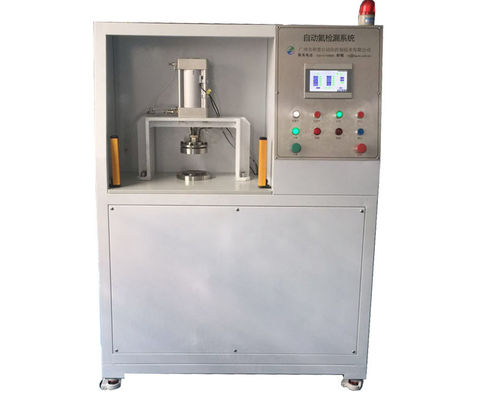

Het Heliumlek van de hoge Precisie Automatisch Luchtledige kamer het Testen Materiaal 9.0E-11Pa.m3/sec

Het Heliumlek van de hoge Precisie Automatisch Luchtledige kamer het Testen Materiaal 9.0E-11Pa.m3/sec

Dit heliumlek het testen materiaal is vrij uniek, kan de nauwkeurigheid van de lekopsporing tot 9.0E-11Pa.m3/sec, geschikt voor de producten die strenge eisen voor precisio heeft.

Technicial Paramaeters:

De Opsporing Discription van het heliumlek:

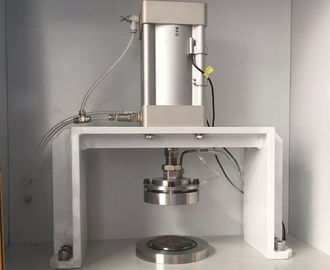

A. De exploitant plaatst het doorweekte werkstuk in een luchtledige kamer, sluit manueel de luchtledige kamerdeur en drukt de starter;

B. De kamer wordt automatisch gezogen, wordt de werkstuk brutolekkage ontdekt langs het meten van de totale hoeveelheid lucht tijdens het proces van luchtledige kamerevacuatie: als er brutolekkage is, zal het alarm worden verspreid; als er geen brutolekkage is, na proces zal zijn verdergegaan;

C. de luchtledige kamer wordt gezogen aan de vastgestelde graad;

D. het heliumsignaal in de luchtledige kamer zal automatisch worden ontdekt;

E. de fijne lekkage van het werkstuk zal automatisch bepaald worden:

Als de lekdetector vindt dat er een heliumsignaal die de vastgestelde waarde in de luchtledige kamer overschrijden is, wijst het erop dat het werkstuk een fijn lek heeft, en het fijne licht van de lekkageindicator op de verrichtingsinterface is. De exploitant drukt de bevestigingsknoop op het verrichtingspaneel, wordt de kamerdeur automatisch geopend, wordt het werkstuk leeggemaakt, wordt het werkstuk geplaatst in ongeschikt gebied;

Als de lekdetector geen heliumsignaal vindt overschrijdend de vastgestelde waarde in de luchtledige kamer, wijst het erop dat het werkstuk de fijne lekkagetest heeft overgegaan, is de gekwalificeerde indicator op de verrichtingsinterface, wordt de kamerdeur manueel geopend, wordt het werkstuk leeggemaakt, en het werkstuk wordt geplaatst in het gekwalificeerde gebied.

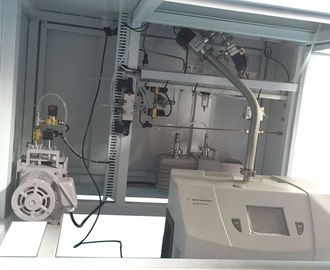

Dit materiaal keurt de olievrije vacuümpomp van INFICON goed om de verontreiniging van gelekte delen met oliedamp uit te sluiten.

Technische Kenmerken:

Ons systeem keurt de technologie van de procesautomatisering goed, combineert het procesmateriaal met de elektro automatische controletechnologie. Het volledige proces van de werkstukopsporing wordt automatisch gecontroleerd door PLC en het touche screen, moet de exploitant slechts het werkstuk laden en leegmaken, wordt geen menselijk oordeel vereist voor elk proces. Het PLC programma beoordeelt automatisch het resultaat van de vorige stap en voltooit de uitvoering van de volgende stap volgens de vooraf ingestelde voorwaarden, die het menselijke die oordeel en de uitvoering vervangt, maakt exploitant van het ingewikkelde werk van de hersenenmacht wordt bevrijd.

Het systeem is uitgerust met een standaardmaat van het heliumlek van 1.0x10-11Pa.m3/sec. De relevante certificaten zullen door het Nationale Instituut van China van Metrologie worden verstrekt. De nauwkeurigheid en de stabiliteit van het materiaal kunnen terug naar het Nationale Instituut van China van Metrologie worden gevonden. Verzeker de lekmaat in het systeem door derde wordt goedgekeurd die.
