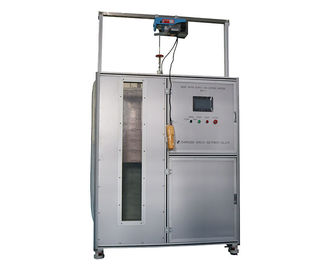

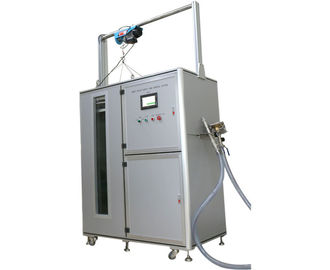

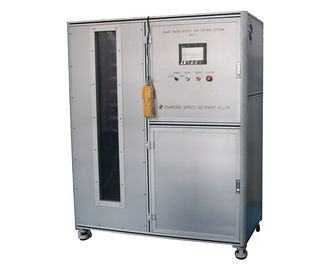

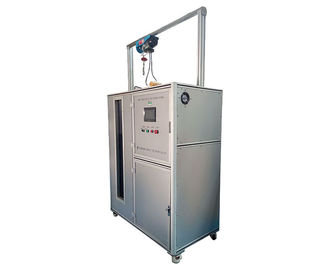

CEI 60529 IPX7-van de de Onderdompelingstank 500L van de Test Slim Controle de Testmateriaal van CEI

Slim Watervoorziening en Controlesysteem HH0805

Beschrijving:

Dit wordt gebruikt voor het testen van IPX7, verstrekt het ook water en elektro automatische controle voor IPX1~6-het waterdicht maken test.

Bevestig volgens normen:

CEI 60529 IPX7;

EN 60529 IPX7;

CEI 60884-1;

CEI 60598-1;

CEI 60335-1 etc.

Teststeekproef:  De testapparaten met de functies van het waterbewijs, zoals elektronische toestellen, lampen, elektrokabinetten, elektrocomponenten, auto, motorfiets, elektroproducten (zoals automobielinstrument, allerlei schakelaars, micro- motoren, enz.).

Eigenschap:

Geïntegreerd type van de tank van de wateropslag en controlekabinet.

Technische parameters:

1. Geschikt voor ipx1-6 waterbewijs en het druipende water van UL, IPX7-de test van de wateronderdompeling en automatische controle van het gehele waterdichte proefsysteem;

2. Watervoorzieningsmethode: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening

3. Het proces van de watervoorzieningscontrole: Nadat de gebruiker de waarde van de waterstroom en de waarde van de waterdruk op het touche screen, de elektronische meters of de digitale monitor in real time van de drukmaat de huidige waarden vooraf instelde, lees de waarden in PLC door de gegevensomzetting, dan aanpassen automatisch de rotatiesnelheid van pomp door de frequentieconvertor.

4. Er zijn grote stroom en kleine stroom twee manierenwatervoorziening.

5. Grote stroomwatervoorziening:

(a) het is van toepassing op test van de het waternevel van IPX5~IPX6 de sterke en waterinjectie van IPX8

(b) stroomwaaier: 10~100L/min

(c) stroomnauwkeurigheid: ±0.5L/min

(d) debietmeter: Turbinedebietmeter

(e) waterpomp: Roestvrij staal centrifugaalpomp

6. Kleine stroomwatervoorziening:

(a) het is van toepassing op de waterdichte test van IPX1, van IPX2, van IPX3, van IPX4 en van UL

(b) stroomwaaier: 1~10L/min

(c) stroomnauwkeurigheid: ±0.5L/min

Debietmeter: Turbinedebietmeter

(d) waterpomp: Roestvrij staal centrifugaalpomp

(e) drukwaaier: 0.13Kg/cm ²;

(f) druk digitale vertoning: Keur digitale drukmaat goed;

7. De tank van de wateropslag:

(a) het is van toepassing op wateropslag van test van de het waternevel van IPX5~IPX6 de sterke, waterinjectie van IPX8, IPX7-onderdompeling

(b) volume: 500L

(c) afmeting: L600mmXW660mmXH1400mm

(d) observatievenster: gehard glasvenster

(e) de afmeting van het observatievenster: W200mmXH1250mm

(f) dieptemaat: roestvrij staal

(G) de hoogte van de dieptemaat: 1300mm, nauwkeurigheid 1mm

(h) vloeibare niveaucontrole: vlotterschakelaar + overstromingspijp

8. Controlekabinet:

(a) stroomopsporing: het stroomsignaal koppelt door elektronische debietmeter terug

(b) stroom die plaatsen: reeks op touch screen

(c) temperatuuropsporing: PID

(d) controlemechanisme: Mitsubishi-PLC

(e) vriendschappelijke interface: 7 duim, kleurentouch screen

(f) controlefunctie: constante stroomwatervoorziening, constante drukwatervoorziening, verticale de motiecontrole van de dalingsregen, oscillerende de motiecontrole van de buisregen, de motiecontrole van de omwentelingslijst en de controle van de testtijd.

(G) beschermingsfunctie: lekkagebescherming, overbelastingsbescherming, kortsluitingbescherming.

9. Watervoorzieningspijpleiding: de watervoorziening van dit materiaal die pvc-slang gebruiken, wordt het toegewezen aan elk apparaat volgens de plaatslay-out, en door de elektromagnetische waterklep gecontroleerd.

10. Installeer de drainageklep op de watervoorzieningspijpleiding, zal het automatisch het water lossen nadat de test wordt voltooid.

11. Filter: roestvrij staalshell, fijn filterelement.

12. Het materiaal van het machinelichaam: het profiel van de aluminiumlegering.

13. Verschijningsgrootte (WXDXH): 1400X750X1600mm.
