| De hoek van de slingerstaaf: | 0-90 regelbare °, schaalvertoning | De lengte van de slingerstaaf: | 1000mm |
|---|---|---|---|
| Opvallend element: | 5J, 10J, 20J, 50J | Effecthoogte: | regelbare 200mm~1200mm |
| Hoog licht: | impact testapparatuur,Slinger effect testen machine |
||
het Effect van 90J iec60068-2-75 het Testen Apparaten van de de Hamertest van de Machineslinger de Slingerende
Productinformatie:
Het testapparaat wordt ontworpen en volgens de vereisten van iec61439-1 vervaardigd: 2009, IEC62262: clausule 6 en iec60068-2-75 van 2002, het is van toepassing om de mechanische graad van de botsingssterkte te testen wanneer elektromateriaalshells externe voorwerpen in botsing komen.

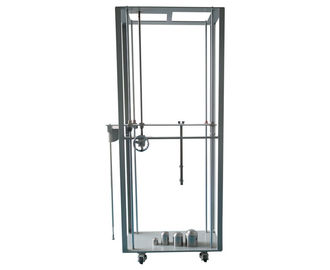

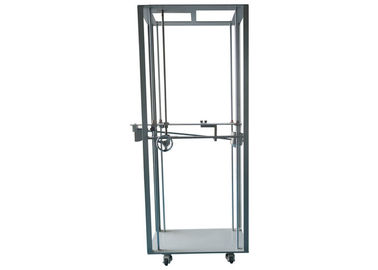

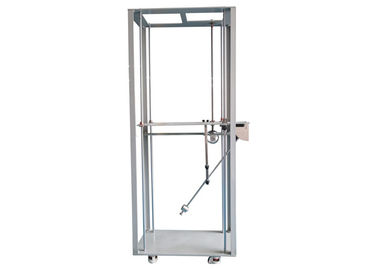

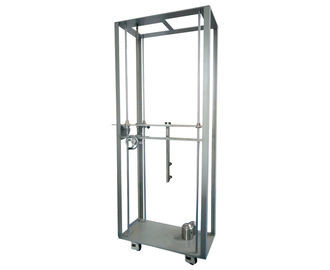

Het kader van dit apparaat wordt gelast door roestvrij staal, is de structuur compact en duurzaam. De het opzetten steunen kunnen op en neer worden aangepast, en de effecthoek is regelbare 0-90 °, is het gehele testapparaat gemakkelijk om worden in werking gesteld.
Technische parameters:
| 1 | De hoek van de slingerstaaf | 0-90 regelbare °, schaalvertoning |
| 2 | De lengte van de slingerstaaf | 1000mm |

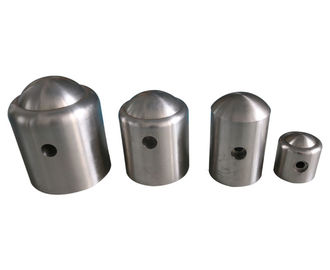

| 3 | Opvallend element | 5J, 10J, 20J, 50J (90J delen hetzelfde opvallende element van 50J), één van elk |
| 4 | Effecthoogte | regelbare 200mm~1200mm |
Effectenergie, de gelijkwaardige massa en grafiek van de dalingshoogte:
| Energy/J | 5 | 10 | 20 | 50 |
| Gelijkwaardige massa kg (±2%) | 1.7 |
5 |
5 | 10 |
| Hoogte van daling mm±1% | 300 | 200 | 400 |
500 |
Mechanische Principes:
Dit apparaat wordt ontworpen en volgens CEI 60068-2-75 vervaardigd, wordt het vooreind van de slingerstaaf verbonden met het slaan van elementen, aanpast de slingerstaaf aan een bepaalde hoogte en vrijgeeft het, dan bepaalt de schommeling van de slingerstaaf vrij om de oppervlakte van de teststeekproef binnen te beïnvloeden gebied. De verschillende gelijkwaardige massa opvallende elementen beantwoorden aan verschillende effectenergieën, en is op verschillende de sterktetest van de elektromateriaalbijlage van toepassing.
Testprocedures:
1. Verplaats de testapparaten naar de geschikte plaats vóór de teststeekproef, pas de grondschroeven aan om tot het testapparaten geplaatste niveau, op dit ogenblik, de testapparaten te maken wordt gesteund door grondschroeven en de gietmachines zijn van de grond.
2. Installeer het juiste opvallende element volgens vereist opvallend energie op de slingerstaaf.
Installatie en vervangingsmethode: De schroef uit de vaste bout, schroeft het geselecteerde opvallende element op de slingerstaaf, dan haalt de bouten aan.
3. Verplaats het meetapparaat in de geschikte positie waar de steekproef moet worden getest, de gietmachine aanpassen om de horizontale bel in de centrumpositie te maken, het meetapparaat op niveaugrond en van het gietmachines stijve contact grond verzekeren.
4. Pas het het toenemen handwiel aan om de opvallende elementengroepering te maken het effectpunt, de vaste bout op de gids aanhaalt om het opheffende apparaat te bevestigen.
5. Pas de slingerstaaf aan de vereiste hoogte van het slaan van element aan, zet de slingerstaaf in de versieklem, kan de gebruiker de slingerstaaf volgens de wijzerplaatschaal en de schaalvertoning op het verwijderbare dienblad aanpassen.
6. Het opvallende element zal de steekproef beïnvloeden wanneer de versiespeld wordt vrijgegeven.
Opmerking: Vermijd re-effect.
7. Voor verschillende test gelieve te vervangen de vereisten het opvallende element volgens de bovengenoemde stappen. Nota: Wanneer het testen van het opvallende element van 50J te gebruiken gelieve de versiespeld op het bovenste gedeelte van de lange versiestaaf, tegelijkertijd, gelieve ervoor te zorgen de lagere versiespeld is teruggekeerd.
Gelieve te vervangen de korte versiestaaf wanneer het testen van het opvallende element van 90J.
