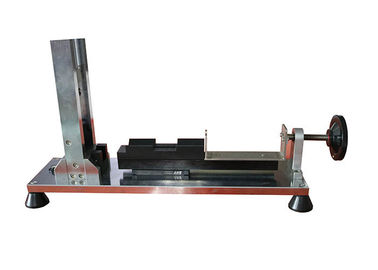

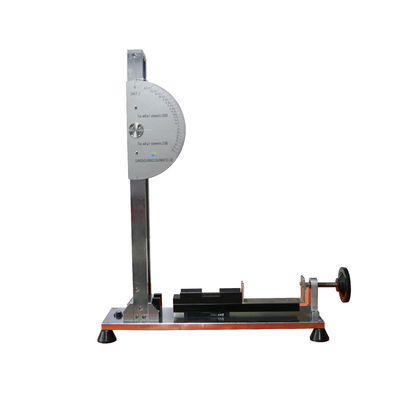

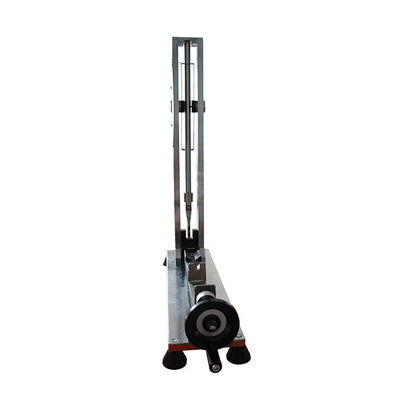

Het Effect van het kaliberbepalingsapparaat het Testen Machine voor de Lente In werking gestelde Effecthamer

Het Effect van het kaliberbepalingsapparaat het Testen Machine voor de Lente In werking gestelde Effecthamer


Productinformatie:

Het kaliberbepalingsapparaat voor de lentehamer wordt ontworpen en volgens de standaardvereisten van iec60068-2-75 vervaardigd en GB2423.55, wordt het gebruikt voor de kaliberbepaling van de meetapparaten van de de lentehamer tussen 0 en 2 J.

Omdat het moeilijk om direct voor de aangeboden energie van de gekalibreerde de lentehamer is te meten, is het kaliberbepalingsprincipe van dit apparaat door de energie te vergelijken die door de massa van de slinger wordt berekend en laat vallen hoogte.

Het hoogste resolutievermogen van dit apparaat is 0.01J. Het versiemechanisme is beter in het ontwerp, kan het maximum trilling verminderen beïnvloedt op de test wanneer de huur van de de lentehamer, de slingerstaaf en het ruimtevaartlager van ingevoerd goede kwaliteitsstaal worden gemaakt, zodat om de precisie en de stabiliteit van het apparaat te verbeteren.


Technische parameters:


Bericht en onderhoud:

1.The de slingerstaaf kan geen schommeling hebben alvorens het meetapparaat van de de lentehamer wordt teweeggebracht.
2.Stop het slingeren van het versiewiel na wordt het meetapparaat van de de lentehamer teweeggebracht
3.Operating milieu: 25 ±5℃, temperatuur 60-80%, verhinderen trilling.
4.Lubricant kan niet op het wrijvingblad van de wijzer worden toegevoegd, als behoefte schoonmaken, alstublieft de alcohol gebruiken.

Procedure voor de kaliberbepaling van de lentehamers:

B.1 Principe van kaliberbepaling

Het principe van deze die kaliberbepalingsprocedure is de energie te vergelijken door een de lentehamer wordt verstrekt, die moeilijk die, aan de energie van een slinger is direct te meten, vanaf zijn massa en hoogte van daling wordt berekend.

B.2 Bouw van het kaliberbepalingsapparaat

Het geassembleerde kaliberbepalingsapparaat wordt getoond in cijfer B.1. Behalve het kader, zijn de belangrijkste delen een lager „a“, een belemmeringswijzer „B“, een slinger „c“, een versiebasis „D“ en een versieapparaat „e“.

Het belangrijkste die deel van het kaliberbepalingsapparaat is de slinger „c“ in cijfer B.2 wordt getoond. Aan het lagere eind van deze die slinger de staallente met de details bevestigd wordt in cijfer B.3 worden getoond. De lente is van de lentestaal, die geen speciale behandeling vereisen, en aan de slinger „c“ stijf vereist.

Het cijfer B.4 toont sommige delen op grote schaal

Men zou moeten opmerken dat deze lente voor het kalibreren van de lentehamers ontworpen wordt die kenmerken hebben bepaald in lijst 1 voor energiewaarden gelijk aan of minder dan 1 J. Voor het kalibreren van de lentehamers die kenmerken hebben zoals die voor 2 J worden bepaald, zou de lente van de slinger van het het kalibreren apparaat van een verschillend ontwerp moeten zijn.

om geschikte wrijvingkenmerken van de wijzer te verkrijgen, wordt een stuk van dikke geweven doek geplaatst tussen de metaaloppervlakten van het lager, de pianodraden die zodanig dat een kleine kracht tegen de doek wordt uitgeoefend worden gebogen.

Omdat het versieapparaat tijdens de kaliberbepaling van het kaliberbepalingsapparaat wordt verwijderd, wordt het versieapparaat bevestigd aan de versiebasis door middel van schroeven.

B.3 Methode van kaliberbepaling van het kaliberbepalingsapparaat

De kaliberbepaling van het kaliberbepalingsapparaat wordt uitgevoerd door een kaliberbepalings opvallend die element „g“ te gebruiken uit een lente-hamer, zoals aangetoond in cijfer B.5 wordt genomen. Vóór kaliberbepaling, wordt het versieapparaat verwijderd uit het kaliberbepalingsapparaat.

Het kaliberbepalings opvallende element wordt opgeschort door vier die linnendraden „h“ van opschortingspunten in een horizontaal vlak, 2000 mm boven het punt van contact tussen de slinger en het kaliberbepalings opvallende element worden gesitueerd wanneer de laatstgenoemde in zijn rust positie is. Het kaliberbepalings opvallende element wordt toegestaan om tegen de slinger te slingeren en het punt van contact in de dynamische omstandigheden, „k“ richten, zal niet meer dan 1 mm onder het punt van contact in de rust positie zijn. De opschortingspunten worden dan naar voren gebracht over een afstand gelijk aan het verschil tussen beide contactpunten.

Wanneer het opschortingssysteem wordt aangepast, zal de as van het kaliberbepalings opvallende element „g“ aan de effectoppervlakte van de slinger „c“ loodrecht zijn en het kaliberbepalings opvallende element zal op het ogenblik van effect horizontaal zijn.

Wanneer het kaliberbepalings opvallende element in zijn rust positie is, wordt het kaliberbepalingsapparaat geplaatst zodat het punt „k“ precies bij het hoofd van het kaliberbepalings opvallende element wordt geplaatst.

Om betrouwbare resultaten te verkrijgen, wordt het kaliberbepalingsapparaat stijf bevestigd aan een massieve steun, bijvoorbeeld aan een structureel deel van een gebouw.

De hoogte van daling wordt gemeten op het zwaartepunt van het kaliberbepalings opvallende element en de meting kan worden vergemakkelijkt door een vloeibaar niveauapparaat te gebruiken die uit twee glazen buizen „j bestaan“ die door middel van een flexibele slang onderling worden verbonden. Één van de glazen buizen wordt bevestigd en voorzien van een schaal „I“.

Het kaliberbepalings opvallende element kan in zijn hogere positie door middel van een dunne draad „m“ worden gehouden die, wanneer verbroken, de versie van het kaliberbepalings opvallende element veroorzaakt.

Voor het schrapen van het kaliberbepalingsapparaat, wordt een cirkel getrokken op de schaalplaat, het centrum van deze cirkel die met het lager van de slinger samenvallen en zijn straal die dusdanig dat de cirkel zich tot de belemmeringswijzer uitbreidt zijn. Voor deze cirkel, zijn 0 op het absolute nulpunt J getoond in cijfer B.6 duidelijk die op het punt door de belemmeringswijzer wordt vermeld wanneer de laatstgenoemde in contact met de slinger in de rust positie wordt gebracht.

De kaliberbepaling wordt gemaakt met een effectenergie van 1 J, dat met een hoogte van val van 408 mm ± 1 mm, met een kaliberbepalings opvallend element van 250 g. wordt bereikt.

Het punt op de schaalplaat die aan 1 J beantwoorden wordt verkregen door het opgeschorte kaliberbepalings opvallende element toe te staan om tegen het punt „k“ op de lente van de slinger te slingeren. Na het raken van de slinger, zal het kaliberbepalings opvallende element zich niet bewegen. De verrichting wordt herhaald minstens 10 keer en het 1 j-punt is het gemiddelde aanwijzingen van de belemmeringswijzer.

De andere pinten van de schaal worden dan bepaald als volgt:

a) Een rechte lijn wordt getrokken door het centrum van de cirkel en het 0 j-punt;

b) De orthogonal projectie van het 1 j-punt op deze lijn wordt vermeld door P;

c) De afstand tussen punten 0 J en P is verdeeld in 10 gelijke delen;

d) Door elk het verdelen punt, is een lijn getrokken loodlijn aan lijn 0 JP;

e) De kruisingen tussen deze lijnen en cirkel beantwoorden aan waarden van effectenergie gelijk aan 0.1 J; 0.2 J; tot 0.9 J.

Het zelfde principe kan voor het uitbreiden van de schaal voorbij het 1 j-punt worden gebruikt. De afdeling van de schaalplaat „wordt F“ getoond in cijfer B.6.

B.4 Gebruik van het kaliberbepalingsapparaat

De te kalibreren de lentehamer wordt gezet in de versiebasis en drie keer met behulp van het versieapparaat dan in werking gesteld; het zal niet manueel vrijgegeven worden.

Voor elke verrichting, wordt het opvallende element van de te kalibreren de lentehamer gedraaid in een verschillende positie. De gemiddelde waarde van de drie lezingen op het kaliberbepalingsapparaat wordt genomen om de daadwerkelijke waarde van de effectenergie van het specimen te zijn.
