Iec60335-1 clausule 25.14 de Apparaten van de de Verbuigingstest van het Leveringskoord met Één Werkende Post

Iec60335-1 clausule 25.14 de Apparaten van de de Verbuigingstest van het Leveringskoord met Één Werkende Post

Productinformatie:

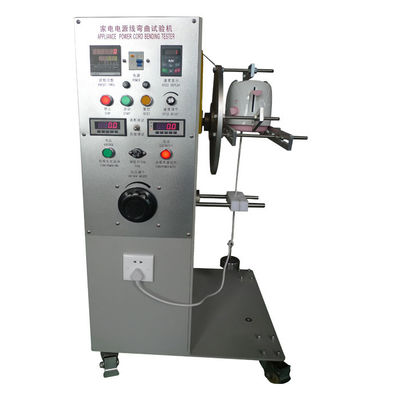

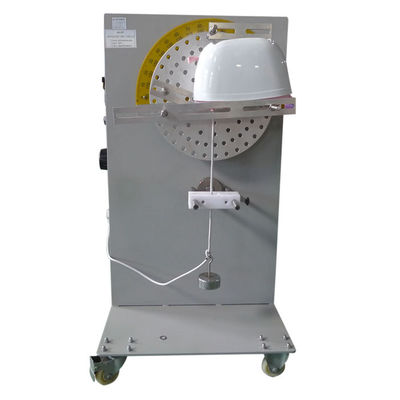

Dit testapparaat controleert de bescherming van het leveringskoord waar het het toestel ingaat. Het is met het standaardvereiste van iec60335-1 clausule 25.14 in overeenstemming. Toestellen van een leveringskoord worden voorzien die worden bewogen terwijl in verrichting zal worden geconstrueerd zodat het leveringskoord tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel dat ingaat. Dit is niet voor toestellen met automatische koordspoelen van toepassing.

Toestellen van een leveringskoord worden voorzien die worden bewogen terwijl in verrichting zal worden geconstrueerd zodat het leveringskoord tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel dat ingaat.

Nota 1: Dit is niet op toestellen met automatische koordspoelen van toepassing die door 22.16 in plaats daarvan worden getest.

De naleving wordt gecontroleerd door de volgende test die op een apparaat die een oscillerend lid zoals aangetoond in figuur 8 hebben wordt uitgevoerd.

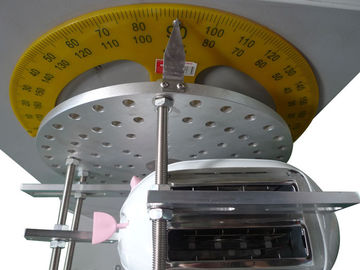

Het deel van het toestel dat de inham openend omvat wordt bevestigd aan het oscillerende lid zodat, wanneer het leveringskoord bij het midden van zijn reis is, de as van het koord waar het de de koordwacht of inham ingaat verticaal is en door de as van schommeling overgaat. De belangrijkste as van de sectie vlakke koorden zal met de as van schommeling parallel zijn.

Het koord wordt geladen zodat de toegepaste kracht is:

10 N, voor koorden die een nominaal gebied hebben die in dwarsdoorsnede 0.75 mm ² overschrijden;

5 N, voor andere koorden.

Afstand X, zoals aangetoond in figuur 8, tussen de as van schommeling en het punt waar het koord of de koordwacht het toestel ingaan wordt, aangepast zodat wanneer de oscillerende lidbewegingen over zijn volledig gamma, koord en de lading de minimum zijbeweging maken.

Het oscillerende lid wordt bewogen door een hoek van 90° (45° aan beide kanten van de verticaal), het aantal verbuigingen voor typez gehechtheid die 20000 en voor andere gehechtheid 10000 zijn. Het tarief van verbuiging is 60 per minuut.

Nota 2: Een verbuiging is één beweging van 90°.

Het koord en zijn bijbehorende delen worden gedraaid door een hoek van van 90°after de helft van het aantal verbuigingen, tenzij een vlak koord wordt gepast.

Tijdens de test, worden de leiders geleverd bij nominale spanning en met de geschatte stroom van het toestel geladen.

Nota 3: De stroom wordt niet overgegaan door de het aanaarden leider.

De test zal niet in resulteren

1. Een kortsluiting tussen de leiders;

2. Een breuk van meer dan 10% van de bundels van om het even welke leider;

3. Scheiding van de leider van zijn terminal;

4. Het losmaken van om het even welke koordwacht;

5. Schade aan het koord of de koordwacht dat naleving van deze norm konden schaden;

6. Gebroken de isolatie doordringen en bundels die toegankelijk worden.

Technische parameters:
