Productielijn met hoge capaciteit, voorzien van een automatische koelmiddelvulmachine met vier stations

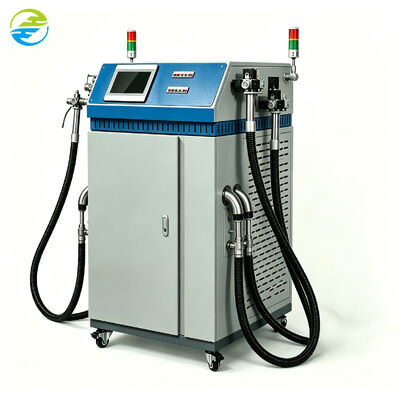

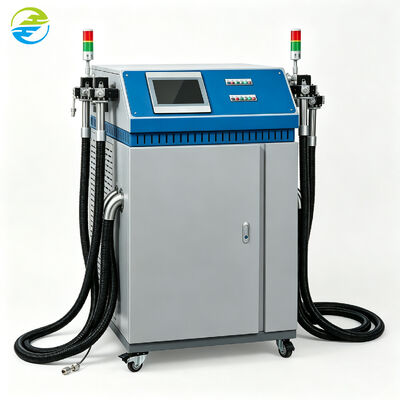

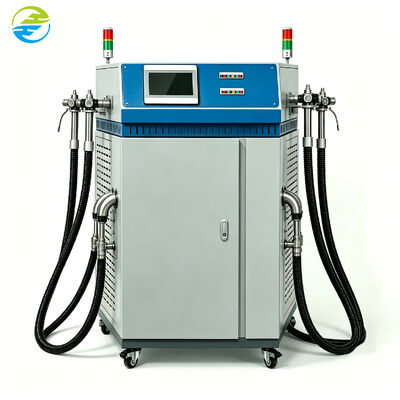

HongCe Automatische koelmiddelvulmachine met vier stations is een productiesysteem met roterende draaitafel dat vacuümevacuatie en kwantitatieve koelmiddelvulling uitvoert op vier stations in een continue cyclus. De machine is ontworpen voor productielijnen voor airconditioners, luchtontvochtigers en koelcomponenten met hoge doorvoer en haalt 80-120 stuks/uur met PLC-besturing, barcodeidentificatie en traceerbaarheid van MES-gegevens.

Naarmate de koelproductielijnen sneller gaan, worden laadmachines met één station een knelpunt. De oplossing is om het proces te parallelliseren: terwijl het ene product wordt opgeladen, worden andere geëvacueerd, gewogen of overgebracht.

De HongCe Rotary Turntable Charging Machine met vier stations implementeert deze parallelle architectuur. Producten indexeren via vier stations waar evacuatie- en oplaadactiviteiten over de cyclus zijn verdeeld. Elk station is uitgerust met zijn eigen vacuüm- en oplaadmogelijkheid, terwijl een centrale PLC de sequentie coördineert, productbarcodes leest en laadgegevens registreert. Het resultaat is een compacte laadcel met hoge doorvoer die rechtstreeks in geautomatiseerde productielijnen kan worden geïntegreerd.

• Roterend ontwerp met vier stations:Parallelle verwerking over vier stations met continue indexering voor hoge doorvoer.
• Hoge productieopbrengst:80-120 stuks/uur, afhankelijk van product, laadhoeveelheid en evacuatietijd.
• Precisieladen per station:Oplaadnauwkeurigheid van ±0,5 g binnen 100 g en ±0,5% boven 100 g, bereik 10-500 g per station.
• Geïntegreerde vacuümevacuatie:Vacuümcapaciteit van 4 l/s per station met een vacuümniveau van de apparatuur van <2 Pa.
• Traceerbaarheid van streepjescodes:Het scannen van productbarcodes koppelt elk laadrecord aan de individuele eenheid.

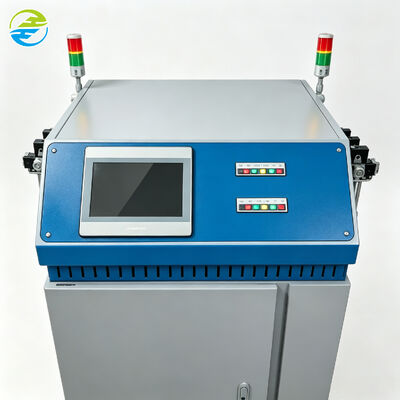

• Volledige productie-integratie:PLC + 12 inch touchscreen, MES-connectiviteit, 3 jaar dataopslag, RJ45/RS-485 en draadloze interfaces.

• ISO 5149 - Koelsystemen en warmtepompen: veiligheids- en milieueisen
• ISO 817:2024 - Koelmiddelen: aanduiding en veiligheidsclassificatie
• IEC 60204-1 - Veiligheid van machines: elektrische uitrusting van machines
• GB/T 5226.1 - Elektrische veiligheid van machines

• Parallelle procesarchitectuur:Evacuatie- en laadoperaties overlappen tussen stations, waardoor de procestijd verborgen blijft en de lijndoorvoer toeneemt.
• Draaitafelindexeringscontrole:Servogestuurde indexering met positiefeedback zorgt voor nauwkeurige stationuitlijning en herhaalbare werking.
• Procescontrole per station:Elk station bewaakt onafhankelijk het vacuümniveau, het laadgewicht en de druk, met uitwerpmarkering voor eenheden die niet aan de specificaties voldoen.
• Traceerbaarheid Integratie:Barcode-gekoppelde laadregistraties en MES-connectiviteit maken de machine tot een dataknooppunt in het productiebeheersysteem.

Guangzhou HongCe Equipment Co., Ltd. houdt zich sinds 2003 bezig met de ontwikkeling en productie van testapparatuur en productielijnsystemen, op het gebied van vacuümtechnologie, lektesten, automatische controle en op maat gemaakte productielijnoplossingen. HongCe-apparatuur is ontwikkeld met verwijzing naar de GB-, IEC-, EN-, UL-, VDE-, BS-, AS- en ISO-vereisten.
