Gewichten 4N, 20N, 30N, 50N Plug Socket Tester Rustvrij staal Plug Firmness Test Device

 Gewichten 4N, 20N, 30N, 50N Plug Socket Tester Rustvrij staal Plug Firmness Test Device

StandaardmetPlug-Socket Tester:

IEC 60884-1 "Plugs en stopcontacten voor huishoudelijke en soortgelijke doeleinden" Deel 1: Algemene voorschriften, punt 24.10, figuur 30

StandaardbeschrijvingmetPlug-Socket Tester:

De stekker wordt op een stijve stalen plaat geplaatst met gaten die geschikt zijn voor de pinnen van de stekker, zoals in het voorbeeld in figuur 30 wordt getoond.

De afstanden tussen de middelpunten van de gaten (bijvoorbeeldd1 en d2) gelijk zijn aan de afstanden tussen de middelpunten van de cirkel om de doorsnede van elke pin in het standaardplaatje van de stekker.

Elk gat moet een diameter hebben die gelijk is aan die van de cirkel om de doorsnede van de pin plus (6 ± 0,5) mm.

De stekker is op de stalen plaat zodanig geplaatst dat de middelpunten van de cirkels die de pinnen omringen, samenvallen met de middelpunten van de gaten.

Een trekkracht P die gelijk is aan de maximale trekkracht zoals aangegeven in tabel 16, wordt gedurende 1 minuut, zonder schokken, op elke pin om de beurt in de richting van de lengteas van de pin aangebracht.

De trekkracht wordt binnen een verwarmingskast bij een temperatuur van (70 ± 2) °C uitgeoefend, 1 uur nadat de stekker in de verwarmingskast is geplaatst.

Na de test mag de stekker afkoelen tot omgevingstemperatuur en moet worden gecontroleerd of geen enkele pen in de body van de stekker meer dan 1 mm is verplaatst.

ProefmonstermetPlug-Socket Tester:Plug, pin

ParametersmetPlug-Socket Tester:

ToepassingmetPlug-Socket Tester:

Gebruikt om de stevigheid van de stekker en de stekkerpenen te testen. De stekker wordt geplaatst op een stijve stalen plaat met gaten voor de stekkerpenen.De afstand tussen de middelpunten van de gaten moet gelijk zijn aan de afstand tussen de middelpunten van de omschreven cirkels van het doorsnedegebied van elke pin op de stekker standaardplaat.

TestmethodemetPlug Socket Tester:

1Voor het eerste gebruik dient de gebruiker zich bekend te maken met de relevante normen voor een doeltreffender en juist gebruik van het testapparaat en het voltooien van de test.

2De stekker is op de stalen plaat zodanig geplaatst dat de middelpunten van de cirkels die de pinnen omringen, samenvallen met de middelpunten van de gaten.Vervolgens wordt de teststop in de stopcontact in de richting van de lengteas van de pin geplaatstDaarna wordt de stekker in de verwarmingskast geplaatst met een temperatuur (70 ± 2) °C, 1 uur later wordt een trekkracht toegepast in een verwarmingskast.

3. Kies de kleminrichting volgens de vorm van de stekker, en zorg ervoor dat deze stevig met de stekker is verbonden (zorg ervoor dat deze niet losvalt wanneer u een trekkracht uitoefent)

4. Kies het trekkrachtgewicht volgens de maximale trekkracht zoals aangegeven in tabel 16 (kan worden bereikt door de superpositie), het gewicht wordt in de ring van de klem vastgehangen, zorgvuldig hanteren,en geen explosieve spanning veroorzaken.

5De kracht wordt na de test gedurende 1 minuut op elke stekker aangebracht.de stekker wordt toegestaan af te koelen tot omgevingstemperatuur en wordt gecontroleerd of de verplaatsing van een stekkerspeld in de stekkerkarosserie niet meer dan 1 mm mag bedragen..

6Let op de reiniging van het apparaat en het onderhoud van de stopcontacten na afloop van de test.

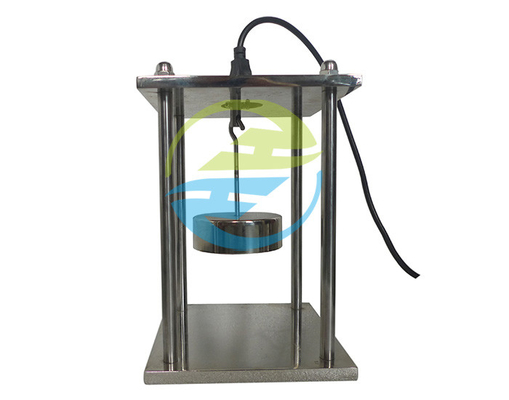

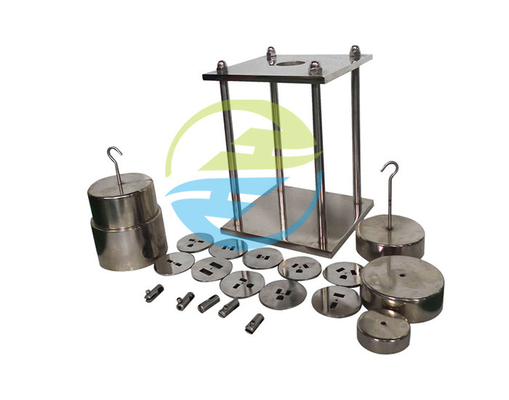

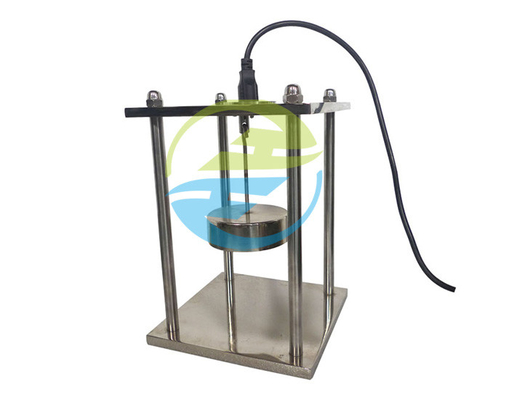

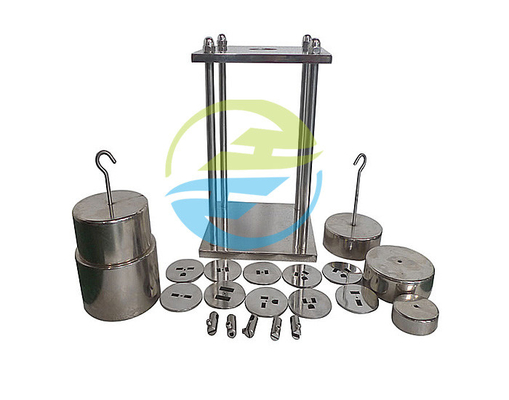

AfbeeldingsweergavemetPlug Socket Tester:
