Hand de Testapparaten van de Verrichtings Koude Kromming voor Kabelsuitwendige diameter minder dan 12.5mm

Hand de Testapparaten van de Verrichtings Koude Kromming voor Kabelsuitwendige diameter minder dan 12.5mm

8.1 buigende test bij lage temperatuur voor isolatie
8.1.1 algemeen
Deze test is voorgenomen in het algemeen voor kernen van cirkeldwarsdoorsnede die een uitwendige diameter hebben tot en met inbegrip van 12,5 mm en voor sector-vormige kernen wanneer het niet mogelijk is om dumb-bells voor te bereiden.                          Kabel het Testen Materiaal
Indien nodig door de norm voor het type van kabel, zal de test op grotere kernen worden uitgevoerd. Anders, zal die de isolatie van grotere kernen aan de verlengingstest worden onderworpen in Subclausule 8,3 wordt beschreven.
8.1.2 steekproefonderzoek en voorbereiding van teststukken
Elke te testen kern zal door twee steekproeven van geschikte lengte worden vertegenwoordigd. Na verwijdering van de bekledingen, eventueel, zullen de steekproeven als teststukken worden gebruikt.                         Kabel het Testen Materiaal
8.1.3 apparaten
Het apparaat voor deze test wordt geadviseerd wordt vertegenwoordigd in Figuur 1, pagina 20, met verklaringen die. Het bestaat hoofdzakelijk uit één draaiende doorn en het leiden apparaten voor de teststukken.                        Kabel het Testen Materiaal
Andere enig-doornapparaten, wezenlijk gelijkwaardig aan vertegenwoordigd in Figuur 1, kunnen ook worden gebruikt.

De apparaten zullen in een geschikt lage temperatuurkabinet vóór en tijdens de test worden gehouden.

Norm: Iec60811-1-4 clausule 8,1 en 8,2, gemeenschappelijke testmethodes om materialen van elektrisch en optisch kabel-deel 1-4 te isoleren en in de schede te steken: Methodes voor algemene toepassing-test bij lage temperatuur.

Toepassing: Deze test is voorgenomen in het algemeen voor kabels met een algemene diameter tot en met inbegrip van 12,5 mm, of voor vlakke kabels, een belangrijke asdimensie tot en met inbegrip van 20 mm.                       Kabel het Testen Materiaal

Teststeekproef: Kabels met een algemene diameter tot en met inbegrip van 12,5 mm, of voor vlakke kabels, een belangrijke asdimensie tot en met inbegrip van 20 mm.

Eigenschap: Gemaakt van roestvrij staal, rusten 2 posten, met het uitgebreide handvat uit dat met buiten de lage temperatuurkamer kan worden verbonden.

Parameters:

Post: 2

Diameter van steekproeven: Φ2.5mm ~12.5mm                        Kabel het Testen Materiaal

Het aantal draaien: 2 tot 10 draaien, en het aantal draaien zullen zoals die in de volgende lijst worden gespecificeerd zijn:

Beproevingsomstandigheid: De diameter van de doorn zal tussen 4 en 5 keer de diameter van het teststuk zijn. De norm rust met de doorn uit: Ф4, Ф5, Ф6, Ф7, Ф8, Ф10, Ф12, Ф14, Ф16, Ф18, Ф20, Ф24, Ф37.5mm

Omwentelingssnelheid: 5S/-draai, handcontrole                       Kabel het Testen Materiaal

Diameter van pijp: Ф3.5, Ф6, Ф10, Ф12, Ф16mm, elk van twee stukken

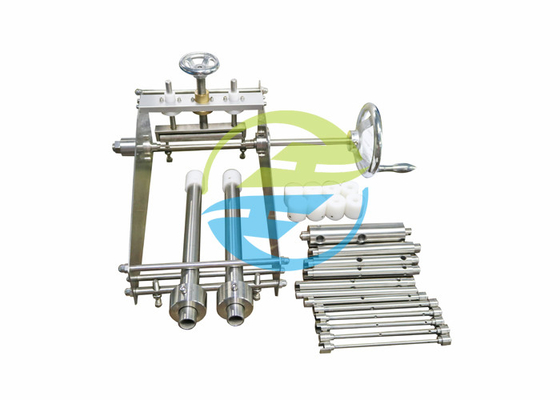

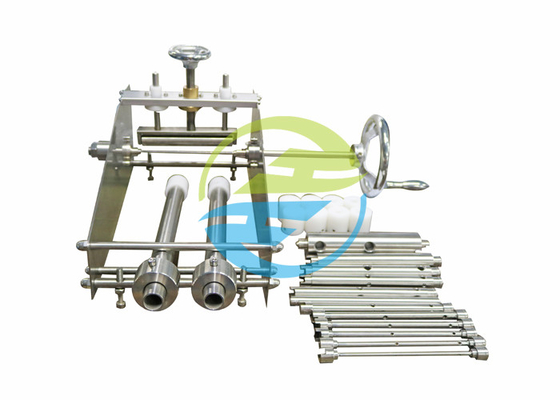

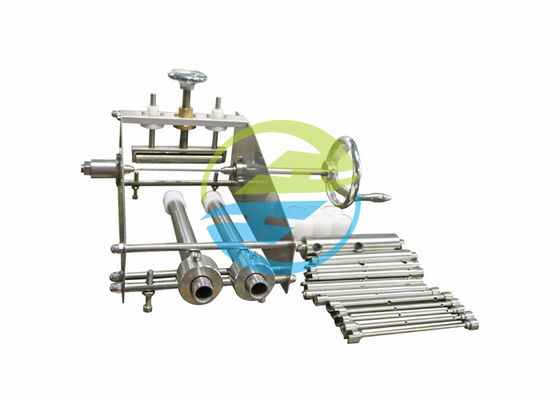

Beeld voor verwijzing:
