Iec60950-1 hete van de het Meetapparaat Onthardende Tijd 8s-12s van de Draadontsteking Macht 0.26W/Mm±4%

Iec60950-1 het hete Meetapparaat van de Draadontsteking, Onthardende Tijd 8s-12s, Macht 0.26W/mm±4%

M.1 de Hete test van de draadontsteking
M.1.1
Vijf steekproeven van elk materiaal zullen worden getest. De steekproeven zullen 1 50 mm lang door brede 1 3 mm zijn, en van eenvormige die dikte door de materiële fabrikant wordt verklaard.
De randen zullen van bramen, vinnen, enz. vrij zijn.
M.1.2
A (250 ± 5) mm de lengte van nichromedraad (80% nikkel, 20% chromium, vrij ijzer) ongeveer 0,5 mm-diameter en het hebben van een koude weerstand van ongeveer 5,28 Ω /m zal worden gebruikt. De draad zal in een rechte lengte met een veranderlijke bron van macht worden verbonden die wordt aangepast om een machtsdissipatie van 0,26 W/mm in de draad voor een periode van 8 s aan 1 2 s. te veroorzaken.
Na het koelen, zal de draad rond een steekproef worden verpakt om vijf volledige apart uit elkaar geplaatste draaien te vormen 6 mm.
M.1.3
De verpakte steekproef zal in een horizontale die positie en de einden van de draad worden gesteund met de veranderlijke krachtbron wordt verbonden, die opnieuw wordt aangepast om 0,26 W/mm in de draad (zie Figuur M.1) te verdrijven.

M.1.4
Begin de test door de kring te activeren zodat een stroom door de verwarmerdraad overgegaan wordt die een lineaire machtsdichtheid van 0,26 W/mm opbrengen.
M.1.5
Blijf verwarmend tot het testspecimen aansteekt. Wanneer de ontsteking voorkomt, sluit macht en verslagtijd af aan te steken.
Beëindig de test als de ontsteking niet binnen jaren '20 1 voorkomt. Voor specimens die door de draad zonder ontsteking smelten, beëindig de test wanneer het specimen niet meer in vertrouwelijk contact met alle vijf draaien van de verwarmerdraad is.
M.1.6
De test zal op de resterende steekproeven worden herhaald.
M.1.7
De gemiddelde ontstekingstijd en de dikte van elke reeks specimens zullen worden geregistreerd.

Norm: IEC60950-1, IEC60947-1: 2011, iec60695-2-20.                         Brandbaarheid het Testen Materiaal

Toepassing: Het is geschikt voor elektrische en elektronische producten, huishoudapparaatmaterialen om ontstekings gevaarlijke test te doen. Het simuleert de hittebron of de ontstekingsbron van simuleert gloedcomponent en overbelast weerstand die thermische spanning in een korte tijd kan veroorzaken.

Teststeekproef: Apparatuur voor informatietechniek, laag voltageschakelaar en de delen van het controlemateriaal.                                      Brandbaarheid het Testen Materiaal

Eigenschap: De de ontstekingstest van de heet-draadrol keurt de specifieke grootte goed (lengte ф0.5mm: 250mm) en specifiek materiaal (Ni80/Cr20) van verwarmerstrook die met vereist verwarmend macht (0.26W/mm) en tijd wordt pre-onthard (8s~12s). Dan de strook van de rolverwarmer op het specimen voor 5 cycli volgens bepaalde draad het verpakken spanning (5.4N) en bepaalde draad het verpakken afstand (6.35mm). Daarna, neem het specimen met het verpakken van verwarmerstrook aan test tot 120s onder bepalen het verwarmen de macht (0.26W/mm) de gebruikers het brandrisico kan beoordelen naargelang het specimen aansteekt en steek tijd aan.                                  Brandbaarheid het Testen Materiaal

Parameters:

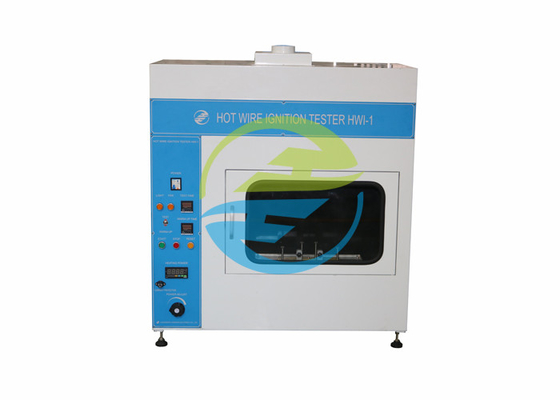

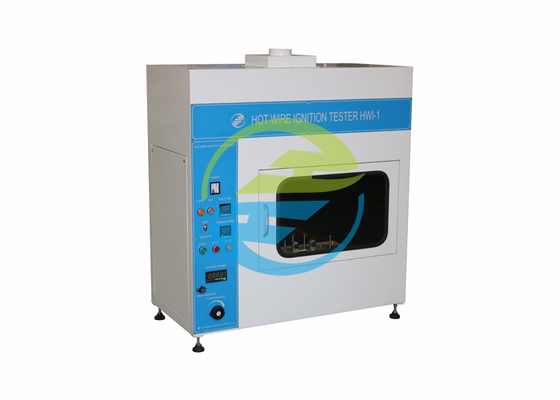

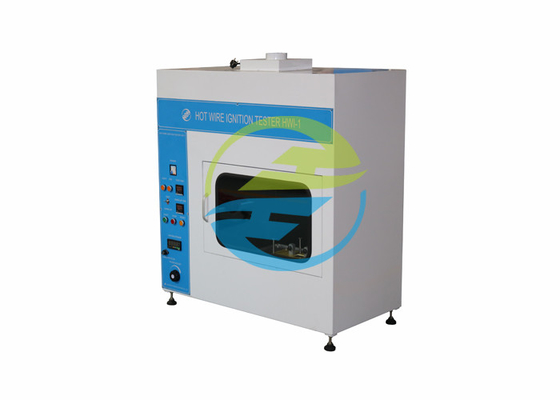

Beeld voor verwijzing:
