| Plaats van herkomst: | China |
| Merknaam: | HongCe |
| Certificering: | Calibration Certificate(cost additional) |
| Modelnummer: | HDX1302 |
| Min. bestelaantal: | 1 REEKS |
|---|---|
| Prijs: | Negotiatable |
| Verpakking Details: | Standaard de uitvoerverpakking |
| Levertijd: | 15 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 10 reeksen per maand |
| Norm: | IEC60245-2, IEC60065 | ladingsstroom: | 0-25A |
|---|---|---|---|
| Voltagelading: | 0-400V | Testende snelheid: | 0.33m/S |
| Testslag: | 1000±20mm | Geschikte Kernen: | 2-18 |
| Naam: | Flexibel Kabel het Testen Materiaal | Garantie: | 1 jaar |
| Hoog licht: | Slag 1000m Flexibel Kabel het Testen Materiaal,400V flexibel Kabel het Testen Materiaal,0.33m/S kabel het Testen Materiaal |
||
Testslag 1000m Flexibel Kabel het Testen Materiaal, 0-400V-Voltagelading
Standaardbeschrijving:
Deze test zal die met behulp van de apparaten worden uitgevoerd in figuur 1 worden getoond. Dit apparaat bestaat uit een drager C, een drijfsysteem voor de drager en vier katrollen voor elke Steekproef van te testen kabel. De drager C steunt twee katrollen A en B, die van dezelfde diameter zijn. De twee vaste katrollen, op één van beide eind van de apparaten, kunnen van een verschillende diameter van katrollen A en B zijn, maar alle vier katrollen zullen zo geschikt worden dat de steekproef tussen hen horizontaal is. De drager maakt cycli (vooruit en achterwaartse bewegingen) over een afstand van 1 m bij ongeveer met constante snelheid van 0,33 m/s tussen elke omkering van de richting van beweging. Kabel het Testen Materiaal
De katrollen zullen van metaal worden gemaakt en zullen hebben een halfronde gestalte gegeven groef voor cirkelkabels en een vlakke groef voor vlakke kabels. De beperkende klemmen D zullen worden bevestigd zodat de trekkracht altijd door het gewicht wordt toegepast waarvan de drager zich verwijdert. De afstand van één die klem beperken aan zijn steun, terwijl de andere klem op zijn steun rust, zal 5 cm-maximum bedragen.
Het drijfsysteem zal zijn dusdanig dat de drager regelmatig en zonder schokken draait wanneer het van één richting aan een andere omkeert.
Een steekproef van flexibele kabel over 5 m lang zal over de katrollen, zoals aangetoond in figuur 1, elk eind die worden uitgerekt met een gewicht worden geladen. De massa van dit gewicht en de diameter van katrollen A en B worden gegeven in lijst 1. Kabel het Testen Materiaal
Standaardcijfer:
Norm: Iec60245-1 rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 1: Algemene vereisten, iec60245-2 clausule 3,1 Figuur 1 Rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 2: Testmethodes.
Toepassing: Het wordt gebruikt voor het controleren van mechanische sterkte van voltooide flexibele kabels. Deze test is niet op flexibele kabels met kernen van nominaal gebied in dwarsdoorsnede groter dan 4mm2 en kabels van toepassing die meer dan 18 die kernen hebben omhoog in meer dan twee concentrische lagen worden gelegd.
Teststeekproef: Voltooide flexibele kabels. Kabel het Testen Materiaal
Parameters:
| Voeding | AC 220V/50HZ |
| Huidige lading van kernen | 0-25A |
| Voltagelading | 0-400V |
| Testende snelheid | 0.33m/S |
| Testende afstand | 1000±20mm |
| Geschikte kernen | 2-18 Kabel het Testen Materiaal |
| Nominaal gebied in dwarsdoorsnede | 0.2~4mm2 |
| Diameter van katrollen | 60,80,120,160,200mm (facultatieve Klant: Norm uitgeruste 3pcs) |
| Gecombineerde gewichten | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Fout het testen | Huidige onderbreking, kortsluiting tussen leiders, test en kortsluiting tussen de katrol. |

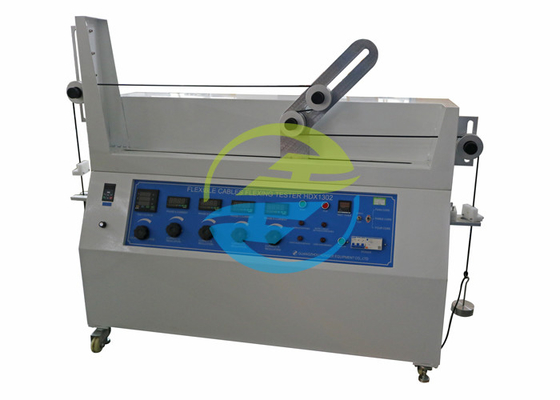

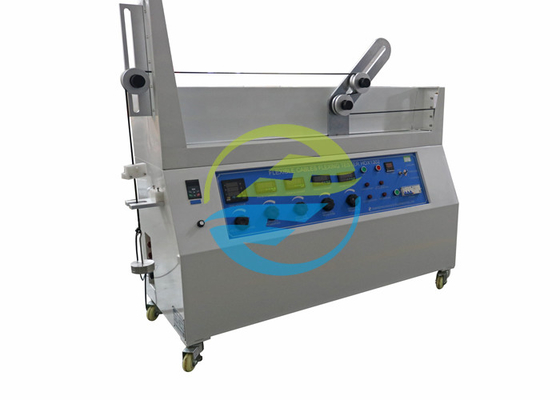

Beeld voor verwijzing:
