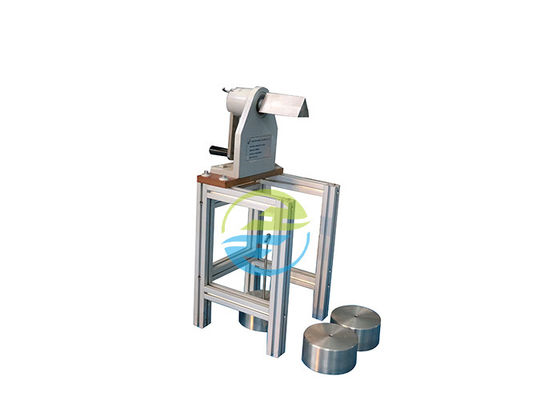

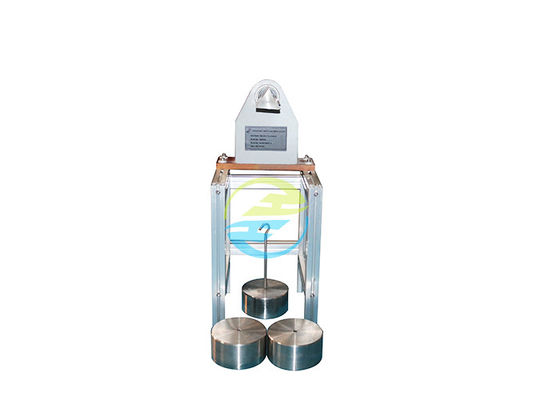

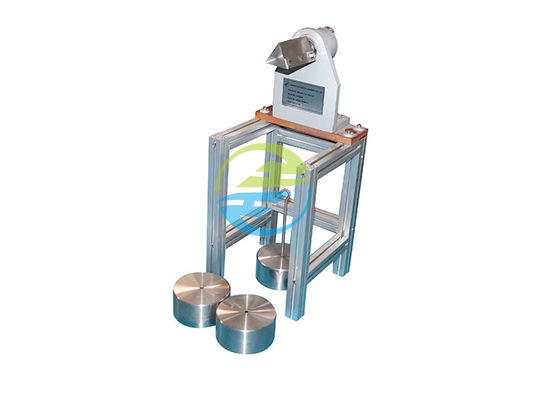

IEC60065 clausule 8,21 het Apparaat 10° en 230° van de Doorntest roteert Hoek

IEC60065 clausule 8,21 het Apparaat van de Doorntest, 10° en 230° roteert Hoek

IEC60065: 2014 Clausule 8,21

8.21 het niet scheidbare dunne bladmateriaal zal 26,3 van CEI-61558-1:2009 of aan het volgende voldoen:
Drie teststeekproeven, elke individuele steekproef die uit drie of meer lagen die van niet scheidbaar dun bladmateriaal bestaan VERSTERKTE ISOLATIE vormen, worden gebruikt. Één steekproef wordt tegelijkertijd bevestigd aan de doorn van de testinrichting (Figuur 14) zoals aangetoond in Figuur 15.
Een benedenwaartse kracht van 150 N ± 10 N wordt toegepast op het vrije eind van de steekproef (zie Figuur 16),
het gebruiken van een aangewezen het vastklemmen apparaat. De doorn wordt geroteerd MET DE HAND zonder schokken
– van de aanvankelijke positie (Figuur 15) in de definitieve positie (Figuur 16) en achter;
– zoals hierboven voor de tweede keer;
– van de aanvankelijke positie in de definitieve positie.
Als een steekproef tijdens omwenteling breekt waar het aan de doorn of het het vastklemmen apparaat wordt bevestigd, vormt dit geen mislukking en de test wordt herhaald op een verse steekproef. Als een steekproef op een andere plaats breekt, heeft de test ontbroken.
Na dit het preconditioneren, een blad van metaalfolie, 0.035 dikke mm ± 0.005 mm, snakken minstens 200 mm, langs de oppervlakte van de steekproef geplaatst, die neer aan elke kant van de doorn hangen (zie Figuur 16). De oppervlakte van de folie in contact met de steekproef zal geleidend zijn, geoxydeerd niet of anders geïsoleerd. De folie wordt geplaatst zodat zijn randen niet minder dan 18 mm van de randen van de steekproef zijn (zie Figuur 17). De folie wordt dan aangehaald door twee gelijke gewichten, op elk eind, gebruikend aangewezen het vastklemmen apparaten.
Terwijl de doorn in zijn definitieve positie, en binnen de jaren '60 na het definitieve plaatsen is, wordt een diëlektrische sterktetest toegepast tussen de doorn en de metaalfolie overeenkomstig
10.4.2, gebruikend een testvoltage van 1,5 die keer de waarde in Lijst 5 voor VERSTERKTE ISOLATIE wordt gespecificeerd, maar niet minder dan 5 kV.
De volledige testprocedure wordt herhaald op de andere twee steekproeven.

Norm: Bevestig aan IEC60065: clausule 8,21, figuur 14~16, IEC60950 van 2014

Toepassing: De sterktecontrole van de isolatie antischade voor niet scheidbare dunne laagmaterialen.

Teststeekproef: Niet scheidbaar dun laagmateriaal.

Eigenschap: De positie van 10°and 230°are plaatste met mechanische grens, niet alleen om de nauwkeurigheid van de testhoek te verzekeren, maar ook een eenvoudige verrichtingsmethode te bereiken; het gewicht met een hangende ring, in het geval van een punt is beschadigd wegens te grote trekkrachtkracht.

Parameters:

1, Gewicht van 50N*3pcs, kan worden gecombineerd om het testen van 100N te bereiken en 150N-.

2, Aantal testtijden: 3 keer.

3, Weerstaand (Facultatief) voltagemeetapparaat.
