1000mm 0.33m/s Flexibel Kabel het Testen Materiaal iec60245-1

1000mm 0.33m/s Flexibel Kabel het Testen Materiaal iec60245-1

Merknaam: HongCe
Modelnummer: HDX1302
MOQ: 1 reeks
Prijs: Negotiatable
Betalingsvoorwaarden: T/T, Paypal
Toeleveringsvermogen: 10 reeksen per Maand
Gedetailleerde informatie
Plaats van herkomst:
CHINA
Certificering:
Calibration Certificate(cost additional)
Norm:
Iec60245-2 clausule 3,1 Figuur 1
LADINGSstroom:
0.5-25A
Voltagelading:
0-400V
Testende snelheid:
0.33m/S
Verpakking Details:
Standaard de uitvoerverpakking
Markeren:

Figuur 1 Kabel het Testen Materiaal

,

1000mm Kabel het Testen Materiaal

Productomschrijving

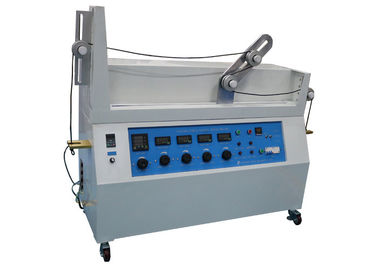

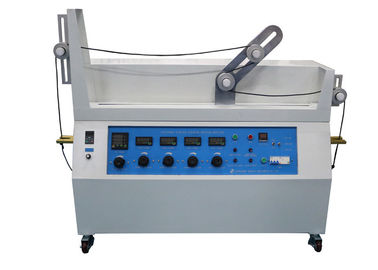

0.33m/s kabel het Testen Materiaal iec60245-1 Figuur 1 Verbuigingstest voor Flexibele Kabels 1000mm Testende Afstand





Norm:

Iec60245-1 rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 1: Algemene vereistenclausule 5.6.3.1, iec60245-2 Rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 2: Testmethodes clausule 3,1 Figuur 1, iec60065-1 clausule 16,3 B)



Standaardbeschrijving:

Deze test zal die met behulp van de apparaten worden uitgevoerd in figuur 1 worden getoond. Dit apparaat bestaat uit een drager C, een drijfsysteem voor de drager en vier katrollen voor elke steekproef van te testen kabel. De drager C steunt twee katrollen A en B, die van dezelfde diameter zijn. De twee vaste katrollen, op één van beide eind van de apparaten, kunnen van een verschillende diameter van katrollen A en B zijn, maar alle vier katrollen zullen zo geschikt worden dat de steekproef tussen hen horizontaal is. De drager maakt cycli (vooruit en achterwaartse bewegingen) over een afstand van 1 m bij ongeveer met constante snelheid van 0,33m/s tussen elke omkering van de richting van beweging.

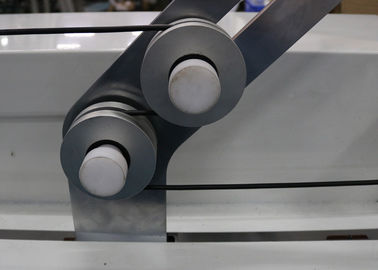

De katrollen zullen van metaal worden gemaakt en zullen hebben een halfronde gestalte gegeven groef voor cirkelkabels en een vlakke groef voor vlakke kabels. De beperkende klemmen D zullen worden bevestigd zodat de trekkracht altijd door het gewicht wordt toegepast waarvan de drager zich verwijdert. De afstand van één die klem beperken aan zijn steun, terwijl de andere klem op zijn steun rust, zal 5cm maximum bedragen.

Het drijfsysteem zal zijn dusdanig dat de drager regelmatig en zonder schokken draait wanneer het van één richting aan een andere omkeert.



Parameters:

Voeding 220V/ 50 Herz
Ladingsstroom regelbaar 0.5-25A,
Ladingsvoltage Lijn-aan-lijn regelbaar voltage 10-400V
Testende snelheid 0.33m/s
Testende afstand 1000±20mm
Geschikte kernen 2-18
Nominaal gebied in dwarsdoorsnede 0.2-4mm2
Diameter van katrollen 60, 80, 120, 160, 200mm
Testgewichten 2*0.5kg met haak, 2*0.5kg met gat, 6*1kg met gat, 2*6kg met haak



Toepassing:

Het wordt gebruikt voor het controleren van mechanische sterkte van voltooide flexibele kabels. Deze test is niet op flexibele kabels met kernen van nominaal gebied in dwarsdoorsnede groter dan 4mm2, noch kabels van toepassing die meer dan 18 die kernen hebben omhoog in meer dan twee concentrische lagen worden gelegd.



Eigenschap:

De testapparaten kunnen aan de standaardtestvereisten van de binnenlandse en internationale normen voldoen, kunnen wijd worden gebruikt. Het heeft precisie de digitale meter, dus, het kleinere of grotere huidige voltage kan nauwkeurig meten. De veranderingsmethode voor katrollen is eenvoudig en geschikt. Het testmateriaal keurt aan kettingoverbrengingsmechanisme goed, zijn de prestaties stabiel en het lawaai is zeldzaam.
