| Plaats van herkomst: | China |
| Merknaam: | HongCe |
| Certificering: | Calibration certificate(cost additional) |
| Modelnummer: | Vp-20KVA |
| Min. bestelaantal: | 1 set |
|---|---|
| Prijs: | Negotiable |
| Verpakking Details: | multiplex |
| Levertijd: | 20 dagen |
| Betalingscondities: | L / C, T / T |
| Levering vermogen: | 30 reeks per maand |
| Outputcapaciteit: | 20kva | Golfvorm: | SINEWAWE |
|---|---|---|---|
| HOGE TOESTEL MAXIMUMstroom: | 55.6A | LAGE TOESTEL MAXIMUMstroom: | 27.8A |
| spanning: | 380V±15% | Faseaantal: | Drie Fasen |
| Hoog licht: | CEI-meetapparaat,Het Materiaal van de laboratoriumtest |
||

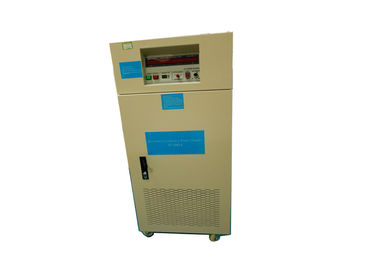

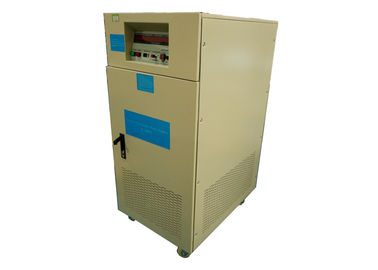

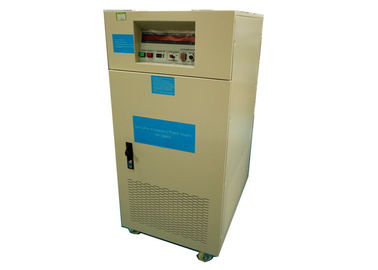

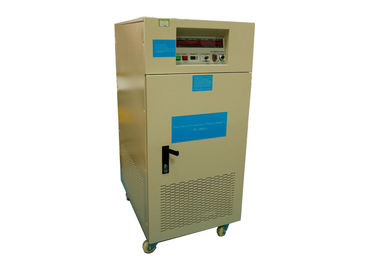

Veranderlijke van het Materiaal Milieuoverwegingen van de Frequentie Audio Videotest de Outputcapaciteit 20KVA
Productinformatie:
Dit product wordt wijd gebruikt op diverse gebieden, en verstrekt het voedingsysteem van de klantenoplossingen van machts milieuoverwegingen, optimalisering van ladingscollocatie, machts passende die selectie, wordt ontworpen om de behoeften te passen om te vervaardigen, mager en efficiënt, geschikt onderhoud en te perfectioneren, kan aan de behoeften van klanten volledig voldoen.
Technische Parameters:
| Punt | Parameter | |
| Outputcapaciteit | 20KVA | |
| AC input | ||
| Faseaantal | In drie stadia | |
| Golfvorm | SINEWAWE | |
| Voltage | 380V±15% | |
| De waaier van de frequentieschommeling | 50HZ of 60HZ±15% | |
| machtsfactor | ﹥0.9 | |
| Gelijkstroom-input | ||
| Faseaantal | In drie stadia | |
| Golfvorm | SINEWAWE | |
| Laag toestelvoltage | 0-260V onophoudelijk regelbaar | |
| Hoog toestelvoltage | 0-520V onophoudelijk regelbaar | |
| Frequentie | 60HZ, 50HZ, onophoudelijk regelbare 40-499.9HZ | |
| Frequentiestabiliteit | ≤0.01% | |
| Hoog toestel maximum huidig (a) | 55.6A | |
| Laag toestel maximum huidig (a) | 27.8A | |
| Gehele machineprestaties | ||
| Machtsregelgeving tarief | ﹤1% | |
| Ladingsregelgeving tarief | ﹤1% | |
| Golfvormvervorming | ﹤2% | |
| Efficiency | ﹥90% | |
| Reactietijd | ≤2ms | |
| CREST-Factor | 3:1 | |
| Vertoning | ||
| Vertoningsinterface | Digitale LEIDENE vertoning | |
| Voltage ‚ | 4 cijfers, digitale voltmeter, resolutie 0.1V | |
| Huidig | 4 cijfers, digitale ampèremeter, resolutie 0.1A | |
| Macht | 4 cijfer, digitale wattmeter | |
| Frequentie | 4 cijferaantal, digitale frequentiemeter | |
De orde van verklaring is van boven tot onder van links naar rechts, en stap voor stap beschreven:
1. De aanwijzingslijst van de outputfrequentie: De digitale vertoning toont de outputfrequentie aan één decimaal.
2. De aanwijzingslijst van het outputvoltage: De digitale vertoning toont de waarde van het outputvoltage.
3. Lijst van de ladings de huidige aanwijzing: De digitale vertoning toont de waarde van de outputstroom.
4. De indicatorlijst van ladingswatts: de machtswaarde van de digitale vertoningsoutput.
5. De knoop van de machtsschakelaar: De schakelaarstarter.
6. Macht-op het terugstellenschakelaar: De omschakelaarsreizen gepast te overbelasten of open kring. Wanneer de alarmgeluiden, deze knoop aan nieuw begin drukken.
7. De Schakelaar van de frequentieonderdompeling: Het vaste frequentie 40.0-499.9HZ programmeerbare (wijzerplaat) plaatsen.
8. De schakelaar van het outputvoltage: tweede toestel 0-150V of 0-300V.
9. De standaard in orde makende knoop van de voltageoutput: Tien-draai verfijningsschakelaar, die kan worden verfijnd om het standaardvoltage te krijgen u wenst.
10. De vertoningsschakelaar in drie stadia van de outputstroom: kan de waarde van de outputstroom van elke fase tonen. (Slechts voor outputmodellen in drie stadia).
11. Output universele contactdoos: lading onder 10A. (Slechts voor eenfasige 500W~5KVA-omschakelaars)
12. MACHT: Hoofdmachtsschakelaar.
13. O/P: De schakelaar van de outputlading.
14. Voer het eindblok in.
15. Output eindblok.
Verrichtingsinstructies
1. Snijd eerst de machtsschakelaar aan WEG plaatsen.
2. Gelieve te controleren de integriteitsschakelaar v3o3or gebruik van het materiaal, en te roteer de knoopvertoning van diverse functies om ervoor te zorgen dat er geen losheid is.
3. Controleer als de inputmacht binnen de specificaties is en schakel dan de hoofdmachtsschakelaar aan plaatsen.
4. Plaats de outputfrequentie. De vermelde frequentie op de wijzerplaat is de outputfrequentie. Wanneer het plaatsen van de honderd-cijfer frequentie, moet u de OFF/RESET-knoop eerste drukken.
5. Druk de beginschakelaar: Gelieve te zetten de outputschakelaar uit alvorens deze schakelaar te drukken.
6. Pas het outputvoltage aan: Snijd de schakelaar van het outputvoltage in de gewenste toestelpositie.
(a) lo-v toestel 0-150V PS: Gebruik dit dossier onder 150V.
(b) Hi-V toestelpositie 0-300V PS: Gebruik dit dossier voor 150V of meer.
7. Verbind de lijn van de ladingsinput en zet de outputschakelaar aan om de standaarddievoeding voor de waarde te krijgen op elke functievertoning wordt getoond.
8. De machine is overbelast of kortgesloten. Wanneer de overbelasting of de kortsluiting, de beschermingskring onmiddellijk de outputmacht, en het zoemeralarm afsnijden. Gelieve te zetten de lading uit eerst, dan te druk de het terugstellenschakelaar (OFF/RESET) om het alarm tegen te houden. Dan druk de beginschakelaar aan beginvoeding. Controleer de ladingsvoorwaarde, bevestig dat er geen abnormaliteit is, en zet terug de dan ladingsschakelaar aan.
9. Druk het van-TERUGSTELLEN tijdens verrichting om het outputvoltage af te snijden.
| Abnormale voorwaarde | Oplossing |
| Kan niet initialiseren | 1. of er of niet een stroomuitval is |
| Snijd „NFB aan“ 0N | |
| 3. Controleer het machtskoord, stop, contactdoos | |
| 4. Controleer de zekering | |
| De outputfrequentie wordt normaal getoond. Maar de voltmeter en ampèremetervertoning als „0“ | 1. Zet de machtsschakelaar aan uit |
| 2.Adjust het outputvoltage aan nul schakelaar | |
| 3. 3. Snijd de machtsschakelaar aan af | |
| De outputfrequentie is normaal, maar het voltage en de ampèremeter worden getoond als „0“ en waarschuwingsgeluiden. | 1. Controleer en verminder de ladingsstroom |
| 2. Druk de het TERUGSTELLENschakelaar | |
| 3. Wacht op de machine om aanvang te vertragen | |
| 4. Het opnieuw functioneren |
Het waarschuwen:
1. De omschakelaar heeft verschillende installatienormen toe te schrijven aan verschillende capaciteit. Gelieve te volgen de specificaties van uw omschakelaar.
Kies de passende wijze aan draad, besteed vooral aandacht aan de draaddiameter moet de verordeningen naleven.
2. Besteed gelieve aandacht aan het inputeind van de omschakelaar, te vermijden delend een schakelaar met ander materiaal en dicht bij het hoofd van de stadsvoeding.
3. Bevestig dat het voltage van de inputvoeding de inputnominale spanning van de omschakelaar ontmoet.
4. Gelieve te sluiten de stroom af wanneer bedrading, en te stel niet de brandlijn voor veiligheid in werking.
5. Gelieve te selecteren de grootte van de bedradingsdraad volgens de verordeningen van de elektricien, en te besteed aandacht aan schroef het aanhalen.
6. Gelieve te gebruiken o-Eindbouw voor de terminal.
7. Gelieve te zorgen ervoor dat de aan de grond zettende draad van de omschakelaar wordt uitgevoerd.
8. De inputmacht kan niet met de outputvoeding worden verbonden.
9. De halfgeleidercomponenten op de interne controleraad zijn vatbaar voor statische elektriciteit en schade. Raak niet de controleraad.
10. Het werkend milieu en bedradingswerk van de omschakelaar heeft een directe invloed op de normale functie van de omschakelaar, zijn levensduur en zelfs veiligheid. Daarom ben zeker om de bovengenoemde eisen te voldoen ten aanzien van installatie en bedrading.
