PLC Controle LEIDEN Licht Meetapparaat, Duurzaamheid van de Lampschakelaars van 250v de Zelf Gestabiliseerde en Lading Geïntegreerd Proefsysteem

PLC controleert van de Lampschakelaars van 250v Zelf Gestabiliseerd van de de Duurzaamheidstest en Lading Doos Geïntegreerd Proefsysteem

Norm: Iec60669-1: clausule 19,3 en iec60669-2-1 van 2017: clausule 19,109 van 2015

Technische Parameters:

Testend principe:

Iec60669-1: 2017 en iec60669-2-1: 2015, slechts voor schakelaars met een nominale spanning van 250V.

De kring van de ladingsdoos zal Figuur 12b en clause19.3, met gelijkrichterbrug en condensator in overeenstemming zijn met.

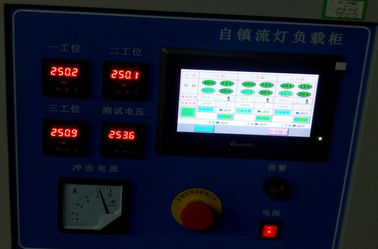

Apparatenvertoning: Machtsmeter en voltmeter op het apparaat om te controleren.

Kaliberbepalingsmethode:

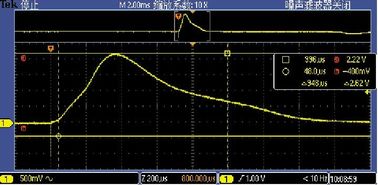

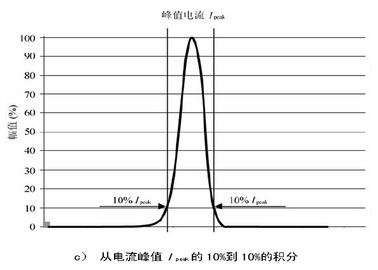

Handtestproces en kaliberbepalingsmethode: de schakelaarsteekproef wordt verbonden met de outputterminal van de ladingsdoos, wordt de oscilloscoop verbonden met de kaliberbepalingshaven, en een 0,2 niveau standaardweerstand (de weerstandswaarde is 0,01 ohms) wordt verbonden in reeks met de schakelaarkring, en het voltage over de standaardweerstand wordt gelezen door een oscilloscoop, is de formule van het verdelen van het voltage door de weerstand om de stroom (I=U/R=U/0.01=100*U) te verkrijgen, het diagram van de metingsgolfvorm (de standaardgolfvorm van GB16915.1-2014 voor verwijzing) als volgt:

Het gemeten gegeven wordt gekopieerd aan de computer, en het bemonsterde voltagesignaal wordt berekend door Excel-software. Verdeel het voltage door de bemonsteringsweerstand (0,01 ohms) om de gemeten huidige waarde I=U/R=U/0.01=100*U. te verkrijgen.

Het golfvormgegeven van 10A-100W wordt getoond in de volgende lijst:

om consistentie en stabiliteit te verzekeren, vereisen de bovengenoemde gegevens meer dan 5 metingen (met inbegrip van koud en heet), zijn de gemeten waarden binnen de vereisten van de norm.

Automatische testmethode:

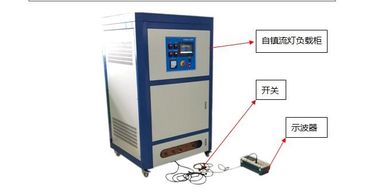

Installeer de schakelaarsteekproef die aan het meetapparaat van de schakelaarduurzaamheid moet worden getest, zodat de schakelaarterminal wordt aangesloten aan de zelf-gestabiliseerde terminal van de de doosoutput van de lamplading, en de industriële lijn van het computersignaal (oscilloscoop) wordt verbonden met de kaliberbepalingshaven. Wanneer het meetapparaat van de schakelaarduurzaamheid met de manipulator van de bevelaandrijving wordt verbonden om de schakelaar gesloten te maken, wordt de huidige die golf door de zelf-gestabiliseerde doos van de lamplading wordt verzonden aangezet bij een fasehoek van 90°, en de industriële computer verzamelt automatisch de huidige pieken I_piek, I² t, en voltage V, en automatische berekening, vergelijkend standaardgegevens, die een gekwalificeerd mislukkingsoordeel geven.
