Plaats van herkomst: | China |
Merknaam: | HongCe |
Certificering: | Calibration certificate(cost additional) |
Modelnummer: | Ht-I02T |
Min. bestelaantal: | 1 set |
---|---|
Prijs: | Negotiatable |
Verpakking Details: | aluminium behuizing |
Levertijd: | 30 DAGEN |
Betalingscondities: | L / C, T / T |
Levering vermogen: | 10 sets per maand |
Verbinding 1: | 30±0.2 | Verbinding 2: | 60±0.2 |
---|---|---|---|
Vingerlengte: | 80±0.2 | Vingertop aan schot: | 180±0.2 |
Cilindrisch: | R2±0.05 | Bolvormig: | R4±0.05 |
Hoog licht: | audiometingsmateriaal,drop testapparatuur |
CEI-de Testsonde B van 9.1.1.3 van de 60065:2014clausule
Norm
Is met CEI-60065:2014clausule 9.1.1.3 in overeenstemming, 13,4, CEI 61032 van van van van testsonde B, figuur 2, IEC60950-figuur 2A, IEC60884, IEC60335, UL507, en UL1278 figuur 8.4.
Toepassing:
Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren.
Teststeekproef:
Gemakkelijk toegankelijke bijlage levende delen of mechanische gedeelten.
Eigenschap:
Deze sonde van de testvinger bestaat uit dito, vinger, basis en geïsoleerd handvat dat de kenmerken van de menselijke hand simuleert. Het heeft twee beweegbare verbindingen, die bij 90° kunnen worden gebogen. Klantgericht: het kan voor anti-elektrische schoktest worden gebruikt wanneer uitgerust met pluggable banaanstoppen en amphenolschakelaar aan het eind van het handvat, of gebruikt voor de test van de bijlagebescherming wanneer open ingepast die gat van M6 aan het eind van het handvat (aan trekkracht en duwdynamometer wordt verbonden).
Parameters (mm):
Model | Ht-I02 | Ht-I02A | Ht-I02B | Ht-I02T |
Naam | Standaardtestvinger | De cirkelvinger van de Schottest | De grote Vinger van de Schottest | Standaardtestvinger met Kracht |
Verbinding 1 | 30±0.2 | 30±0.2 | 30±0.2 | 30±0.2 |
Verbinding 2 | 60±0.2 | 60±0.2 | 60±0.2 | 60±0.2 |
Vingerlengte | 80±0.2 | 80±0.2 | 100±0.2 | 80±0.2 |
Vingertop aan schot | 180±0.2 | 180±0.2 | - | 180±0.2 |
Cilindrisch | R2±0.05 | R2±0.05 | R2±0.05 | R2±0.05 |
Sferisch | R4±0.05 | R4±0.05 | R4±0.05 | R4±0.05 |
De schuine randhoek van het vingertopknipsel | 37o 0 -10 ′ | 37o 0 -10 ′ | 37o 0 -10 ′ | 37o 0 -10 ′ |
Vingertopversmalling | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ |
De diameter van de testvinger | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
Aa-Sectiediameter | Ф50 | Ф50 | - | Ф50 |
Aa-Sectiebreedte | 20±0.2 | - | - | 20±0.2 |
Schotdiameter | Ф75±0.2 | Ф75±0.2 | Ф125±0.2 | Ф75±0.2 |
Schotdikte | 5±0.5 | 5±0.5 | - | 5±0.5 |
Kracht | - | - | - | Met kracht van 10N, 20N, 30N |
Toegepaste norm | Iec61032-1 | Iec60335-1 | Iec60335-2-14 | Iec60529-1 |

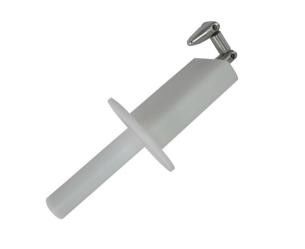

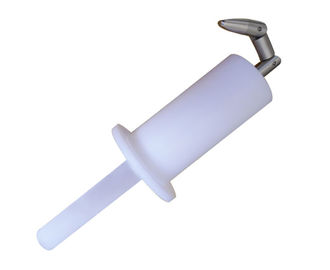

Beeld voor verwijzing:
