Het elektrische van de de Beschermingstest van de Controletoegang van het MateriaalWegvoertuigen Proefsysteem van de het Waterplons onder 0 - 4°C

ISO16750.4 clausule 5,4 Van het de Plonsproefsysteem van het Wegvoertuigenwater de Plons 3s onder 0-4°C aan Gesimuleerde Milieu's

A. SYSTEEMinleiding:

Het is met ISO16750.4clause 5,4: in overeenstemmingDe test van de ijswaterschok, wordt het gebruikt voor Veiligheid het Testen voor Gesimuleerde Milieu's van Elektro en Electronic Systems die onderworpen kunnen zijn aan water het bespatten op diverse wegvoertuigen.

B. technische parameters:

Inleiding aan structureel ontwerp

Dit product wordt gemaakt van materialen van uitstekende kwaliteit, die door geavanceerd verwerkingsmateriaal worden de verwerkt, en de oppervlakte van het buitenomhulsel wordt bespoten, mooi en vlak. De kleur wordt gecoördineerd, wordt de boog ontworpen, en de lijnen zijn vlot en natuurlijk. De voering wordt ontworpen om een beperkte ruimte te zijn tijdens het werk en van ingevoerde hoogte - kwaliteitsroestvrij staal gemaakt. De binnensteekproefhouder en andere bijkomende toebehoren worden gemaakt van roestvrij staal, met redelijke ontwerp en duurzaamheid. Onder het gebouw van het voldoen aan nationale normen, is het materiaal praktischer en gemakkelijk te controleren gebaseerd op de stabiliteit van alle aspecten. Voorts heeft het apparaat de kenmerken van gemakkelijke installatie, eenvoudige verrichting, en gemakkelijk routineonderhoud.

1. Het buitenomhulsel van het materiaal wordt gemaakt van uitstekende kwaliteit gegalvaniseerde CNC van de staalplaat werktuigmachine, en de oppervlakte van het buitenomhulsel wordt bespoten, dat meer vlot en mooi is.

2. De binnentank is paneel het van uitstekende kwaliteit van de het roestvrije staalspiegel van SUS316; om het recycling van het testmiddel en het schoonmaken na Zui te vergemakkelijken, wordt de bodem van de materiaalstudio ontworpen als trechter;

3. Materiaal die schoonmaken: Er zijn veelvoudige anticorrosieve schoonmakende nevelhoofden op hoge temperatuur binnen de materiaalstudio. Nadat het materiaalprogramma wordt gebeëindigd, wordt de solenoïdeklep geopend, en de schoonmakende pijp die aan leidingwater wordt verbonden is een algemene wasstudio;

4. Pijp bewegend apparaat: De pijp wordt bevestigd op de hogere en lagere steunen met thermische isolatielaag. Wanneer de temperatuur hoog is, beweegt de steun zich uit de werkende kamer en beweegt zich snel in de werkende ruimte tijdens het bespuiten;

5. Debietmeter: De elektronische debietmeter wordt gebruikt om de stroom van de stroom van het testwater te meten, die de stroom controleren, aanpassen tonen en kan accumuleren. Het output4~20madc signaal door de convertor, verbindt aan het centrale controlemechanisme, door het en vertoning gecontroleerd;

6. Isolatiemateriaal: high-density glasvezelkatoen om isolatieprestaties te verzekeren en een stabiele binnentemperatuur te handhaven;

7. De deur wordt voorzien van een transparant venster voor het waarnemen van de verandering van de binnensteekproef. Het observatievenster wordt gemaakt van multi-layer hol aangemaakt glas;

8. Het het mengen zich systeem keurt long-axis ventilatormotor en high-low de multi-vleugeldrijvende kracht goed van het temperatuur bestand roestvrije staal om de verticale cyclus van de convectie verticale verspreiding te bereiken, zodat de temperatuur en de vochtigheid in het laboratorium eenvormig en stabiel zijn;

9. Wordt de dubbel-laag bestand verzegelende strook met hoge weerstand op hoge temperatuur gebruikt tussen de deur en het kabinet om het verzegelen van het testgebied te verzekeren. Het binnendeurmateriaal van de deur wordt gemaakt van roestvrij staal, en het deurhandvat wordt gemaakt zonder reactie, die de verrichting gemakkelijker maakt;

10. Het testgat (linkerkant van de machine) kan voor de externe kabel van de testmacht of signaalkabel (opening 50mm) worden gebruikt;

11. De pomp en het koelingssysteem van het materiaal zijn geïnstalleerd bij de bodem, en de compressor wordt ingevoerd uit Taikang-merk in Frankrijk om de het het koelen effect en betrouwbaarheid te verzekeren.

12. Installeer be*vestigen-positiepu het beweegbare wiel van uitstekende kwaliteit op de bodem van de machine, die de machine kan gemakkelijk verplaatsen in de aangewezen positie en de gietmachine na Zui bevestigen;

13. Het controledeel van het materiaal wordt ontworpen op de rechterkant van het materiaal. Het wordt verdeeld met temperatuurcontrolemechanisme, controleschakelaar, watertank, enz. Het is gemakkelijk te werken, eenvoudig en gemakkelijk te handhaven.

Kringscontrole en beschermingssysteem

Met 7 duimlcd touch screencontrolemechanisme, PLC kan de controle temperatuur, pomp en stroom en test respectievelijk tijd controleren; de stroom wordt direct getoond op het touche screen.

1. Invoerende componenten;

2. Geen schakelaar van de zekeringsbescherming;

3. De overbelasting, lekkage, stak volledig eindblokken in de schede;

4. Met automatische sluiting en andere bescherming;

Koelsysteem

1. Compressor: volledig ingesloten Frankrijk Taikang;

2. Koelingsmethode: mechanische koeling;

3. Condensatiewijze: gedwongen - luchtkoeling;

4. Koelmiddel: (Milieuvriendelijk) R404A;

5. De gehele systeempijpleiding wordt getest voor ventilatie en druk48h lektest;

6. Het verwarmende en koelsysteem is volledig onafhankelijk;

7. De interne spiraalvormige buis van het koelmiddelenkoper;

8. Hellingsevaporator;

9. De droge filter, het venster van de koelmiddelenstroom, de reparatieklep, de olieseparator, de solenoïdeklep en de vloeibare opslagtank zijn allen ingevoerde originele delen;

Voorwaarden van Gebruik

1. Omgevingstemperatuur: 5 ° C ~ +32 ° C

2. Omringende vochtigheid: ≤85%

3. Machtsvereisten: AC380 (±10%) de vijf-draad van V/50HZ systeem in drie stadia

4. Pre-geïnstalleerde capaciteit: ongeveer 16KW

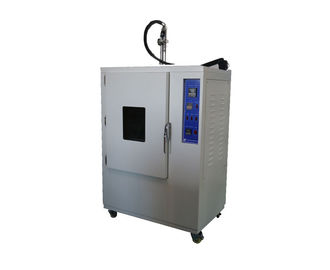

Beeld voor verwijzing:
