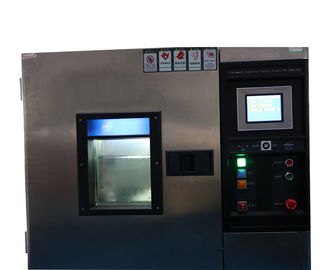

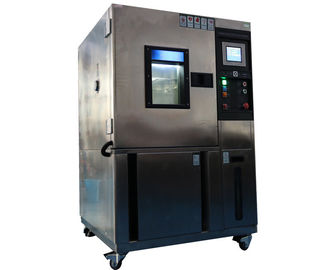

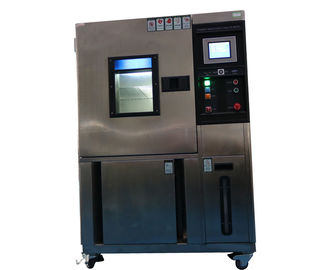

Het Elektrische apparaatmeetapparaat van CEI 60068, de Programmeerbare Kamer 150L van de Temperatuurvochtigheid

CEI 60068 de Kamer van de de Temperatuurvochtigheid van het Elektrisch apparaatmeetapparaat Programmeerbaar het Werk Volume 150L

Productinformatie

Dit testapparaat kan verschillende milieuvoorwaarde simuleren. Zo is het aangewezen om materiële prestaties te testen, zoals verzet me tegen hitte, verzetten zich tegen koude, verzetten zich tegen vochtigheid, verzetten zich tegen droog. Het wordt ontworpen en overeenkomstig de standaardbehoefte van CEI 60068-2-1.1990, iec60068-2-2,1974 en ect vervaardigd.

Technische parameters

1. Het werk volume: 150L

2. Temperatuurwaaier: -40 ℃~ +150 ℃

3. Vochtigheidswaaier: 20% RH~ 98% RELATIEVE VOCHTIGHEID

*Note: Gelieve te verwijzen naar onderstaande de waaiergrafiek van het vochtigheidsgebruik!

4. De temperatuur en de vochtigheid controleren nauwkeurigheid: ±0.2℃; ±2.5%RH.

* Om boven prestaties te waarborgen 2~4, zou moeten worden gemeten 30 minuten nadat de temperatuur het ontdekken metingen stabiel is!

5. Temperatuur en vochtigheidsdistributieuniformiteit: ±2℃; ±3%RH.

*Note: Om onder prestaties te waarborgen 6~11, zouden de het meten posities van elke muur moeten zijn 1/6 de posities van de teststreek, en zouden 30 minuten moeten worden gemeten nadat de temperatuur stabiel is!

6. Het verwarmen tijd: Verwarmend van de kamertemperatuur aan 150℃, is de totale het verwarmen tijd 50 mins (onder niet-ladingsstaat).

7. Het koelen tijd: Koelend van de kamertemperatuur aan -40℃, is de totale het koelen tijd 40mins (onder niet-ladingsstaat).

8. Binnenkamerdimensies: testgebied: 50×60×50 cm (W×H×D).

*Note: Het volume van het plaatsen van steekproeven zou geen 2/3 van de capaciteit van de teststreek moeten overschrijden.

9. De ruimte van de materiaalinstallatie: minstens 920×1600×870cm (W×H×D).

10. De deur van de testkamer: 80 × 105 cm (W×H), totaal 1.

11. Krachtbron: AC 1 ∮ 220 V 50 Herz MAXIMUM 40 A

Structuur

A. kamerstructuur:

SUS#304, plaatdikte 1 mm.

 Isolatiemateriaal: Pu die, dikte 100 mm schuimen.

B. het koelsysteem van de koelingscyclus:

1. Koelingssystemen:

a. R404 het systeem van de Koelingscyclus

b. R23 het systeem van de Koelingscyclus

2. Condensator: Luchtgekoeld

3. Uitbreidingswijze: Haarvat

4. Evaporator: De wijze van de luchtlijn

C. verwarmingssysteem:

Verwarmer: 220 V 2 KW

D. bevochtigingssysteem:

1. Luchtbevochtiger: roestvrij staalverwarmer 220 V 2. KW× 1 REEKS.

2. De gootsteen van het vochtigheidsgaas en het systeem van de luchtbevochtigerwatervoorziening: automatische aanvullingswijze.

E. automatische Controlesysteem:

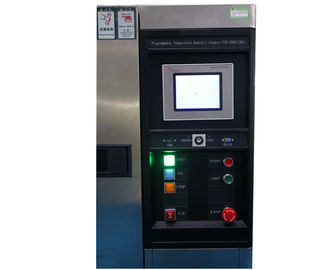

1. PLC controle TEMI880.

* Gelieve te verwijzen naar het handboek van de controlemechanismeinstructie in CD.

2. Temperatuur en vochtigheidssensoren: OTO (Droge bol/natte bol).

* Gecontroleerd door kring.

F. luchtcirculatie en drainagesystemen:

1. Lijnluchtleiding: 1 groep

a. materiaal: SUS#304 roestvrij staal.

b. Luchtventilator: 1 ∮ 220 V 60W × 1 REEKS

2. Diameter van rioolbuis.

G. beschermingssysteem:

   Over de schakelaar van de temperatuurbescherming

   De bescherming van het watertekort

Elektromagnetische schakelaar en overbelastings huidige beschermer

Geen zekeringsschakelaar

De beschermer van de compressoroverbelasting

De beschermingszekering van de controlekring
