CEI-Testmateriaal, IEC60884-Clausule 24,7 van de Stopspelden van Isolatiekokers de Apparaten van de de Schuringstest

IEC60884 clausule 24,7 Isolatiekokers de Apparaten van de de Schuringstest van Stopspelden van CEI-het Testen Materiaal

Norm: Clausule 24,7 van CEI 60884-1 2013 en figuur 28, bs1363-1 figuur 9

Toepassing: Dit apparaat is gebruik voor test de sterkte van de schuringsweerstand van isolatiekoker van stopspelden

Teststeekproef: Isolatiekoker van stopspelden

Eigenschap: Het apparaat bestaat uit een horizontale plaatsing van de straal en de lineaire beweging van de inrichtingszetel, waarin, de straaleinden met diameter 1mm korte staaldraad in een U-vormig hoofd (u-vorm van verticaal twee vast op de straal) wordt gebogen, draad U-vormige bodem is 6mm lineair deel. Pers de 6mm zoom op de koker van de stopisolatie, de motoraandrijving de samen opzettende zetel van de boutklem om het vergelden beweging te doen afwisselend, uitvoerend de schuringstest aan isolatiekoker van stopspelden.

Parameters:

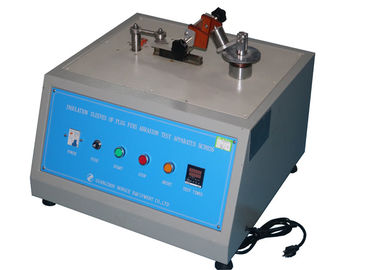

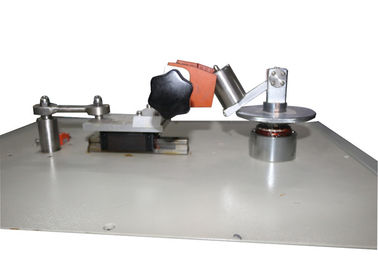

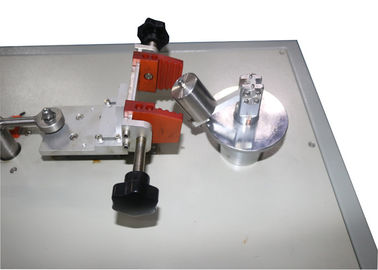

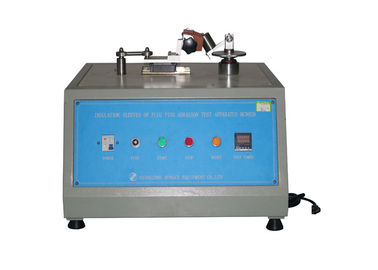

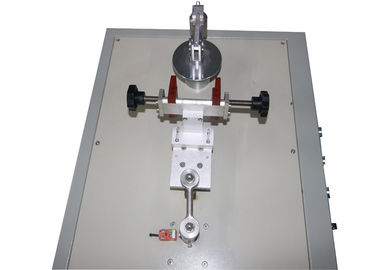

Beeld voor verwijzing:

Standaardbeschrijving:

De stopspelden van het isoleren van kokers worden voorzien worden onderworpen aan de volgende test met behulp van een apparaat zoals aangetoond in figuur 28 die.

Het testapparaat bestaat uit een horizontale geschikte straal .which wordt gedraaid over zijn middelpunt, de korte lengte van A van staaldraad, 1mm in diameter en de neiging in een u-Vorm, de basis van U die recht, is stijf in bijlage, op beide einden, aan één eind van de straal, zodat de rechte deelprojecten onder de straal en is parallel met de asboeman de straalspil zijn.

De stop wordt gesteld door een geschikte klem in zulk een positie dat het rechte deel van de staaldraad op de stopspeld rust, loodrecht aan het. De SPELD helt schuin van 10°to naar beneden horizontaal.

De straal wordt geladen zodat de draad een kracht van 4N op de speld uitoefent.

De stop wordt achteruit bewogen en forwards in een horizontale richting in het vliegtuig van de as van de straal, zodat de draadoneffenheden langs de speld, de lengteboeman de zo geschuurde speld ongeveer 9mm, waarvan ongeveer 7mm over de isolerende koker zijn, de bewegingen is van de aantalboeman 20000 (10000 in elke richting) is en het tarief van verrichting is 30 bewegingen per minuut.

De test wordt gemaakt op één speld van elk specimen.

Na de test, zullen de spelden geen schade tonen die veiligheid kan beïnvloeden of het verdere gebruik van de stop schaden, in het bijzonder, de isolerende koker zal hebben geen puncturen of omhoog rucked.
