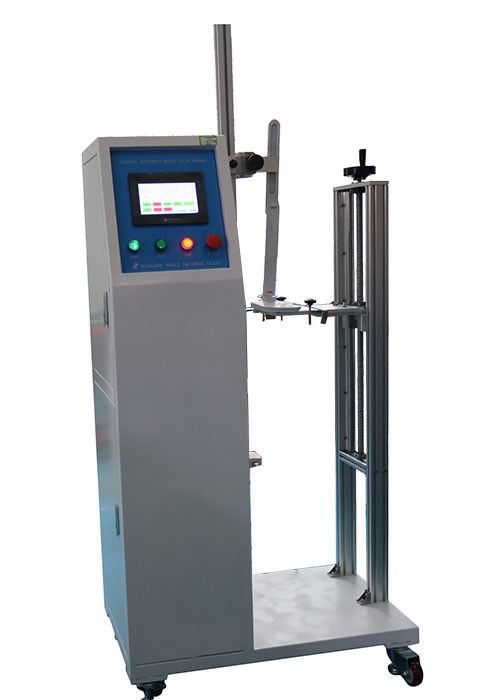

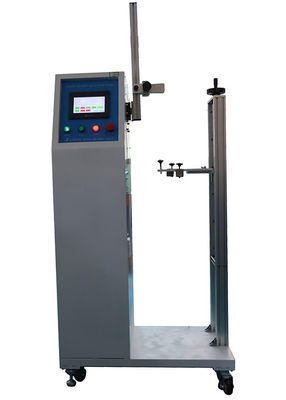

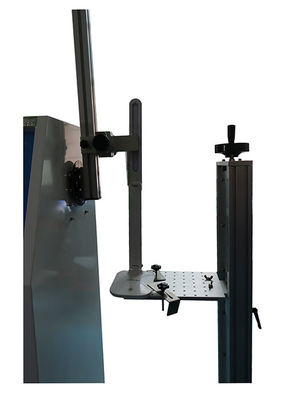

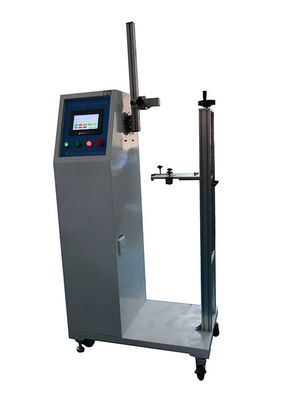

PLC Licht Test Apparatuur

Uiterlijk Verandering Van Lantaarns Licht Testapparatuur Afstelapparaten IEC60598-1 R500mm

Productinformatie:

Het apparaat wordt gebruikt om afstelapparaten te detecteren en te voldoen aan clausule 4.14.3 van IEC60598-1.
Het afstelapparaat, uitgerust met de juiste kabel of snoer, moet worden bediend in overeenstemming met de volgende tabel. Een bedieningscyclus is een beweging van het ene uiterste van het bereik naar het andere en terug naar de startpositie. De bewegingssnelheid mag het apparaat niet merkbaar opwarmen en mag niet meer dan 600 cycli per uur bedragen.
Voor afstelapparaten die bestaan uit een flexibele buis, is het afstelbereik voor deze test normaal gesproken 135° in beide richtingen vanaf de verticaal. Echter, wanneer deze afstelling niet kan worden bereikt zonder onredelijke kracht te gebruiken, wordt de flexibele buis alleen gebogen naar de posities waar deze vanzelf blijft.


Technische parameters:

1. De testsnelheid kan worden ingesteld, variërend van 0,1 tot 10 keer / min.

2. De buighoek kan worden ingesteld, het zwaaibereik van verticale lijnen aan beide zijden van

0-180°.

3. Rotatiecentrumhoogte: 1200 mm.

4. De maximale draairadius van de slinger: R500mm.

5. Maximale slag van de rekactie: 0-650 mm.

6. Actiehoek van rotatie: 0-360°.

7. Testcycli kunnen worden ingesteld, het aantal cycli varieert van 1-999999.

8. De armaturen kunnen voldoen aan een verscheidenheid aan monsters binnen het standaard bereik van testbehoeften.

9. Aandrijfmotor: Servomotor.

10. Controller: Mitsubishi PLC.

11. HMI: touchscreen-interface.

12. Geleide volledige Engelse interface, gemakkelijk te bedienen.

13. Belasting: met aansluitingen, extern aangesloten op belasting (De belasting is optioneel, extra kosten).

Standaardinformatie:

4.11.6Elektromechanische contactsystemen moeten bestand zijn tegen de elektrische spanningen die zich voordoen bij normaal gebruik.

Naleving wordt gecontroleerd door de elektromechanische contactsystemen te onderwerpen aan 100 bewerkingen met een snelheid die overeenkomt met praktisch gebruik (een bewerking is het maken of verbreken van het

contact). De test wordt uitgevoerd met wisselstroom bij nominale spanning en de teststroom moet 1,25 keer de nominale stroom van het elektrische contactsysteem zijn. De arbeidsfactor van de belasting moet ongeveer 0,6 zijn, tenzij een andere nominale stroom is gemarkeerd voor resistieve belastingen, in welk geval de arbeidsfactor van de belasting eenheid moet zijn.

Wanneer een armatuur is gemarkeerd voor zowel resistieve als inductieve belastingen, moet deze worden onderworpen aan tests bij arbeidsfactoren van zowel eenheid als 0,6.

Voor en na de tests moeten de elektromechanische contactsystemen worden belast met 1,5 keer de nominale stroom en de spanningsval over elk contact mag niet meer dan 50 mV bedragen.

Na afloop van deze tests moet het elektromechanische contactsysteem bestand zijn tegen een elektrische sterktestest die wordt uitgevoerd in overeenstemming met 10.2.

Na de test moeten de monsters het volgende aantonen:

– geen slijtage die hun verder gebruik belemmert;

– geen verslechtering van behuizingen of barrières;

– geen losraken van elektrische of mechanische verbindingen.

Voor elektromechanische contactsystemen wordt de mechanische test van 4.14.3 gelijktijdig met deze elektrische test uitgevoerd.

Test op afstelapparaten:
