Enige Postfiguur 27 de Apparaten van de het Effecttest van CEI 60884-1

Enige Postfiguur 27 de Apparaten van de het Effecttest van CEI 60884-1

Merknaam: HongCe
Modelnummer: HC9924
MOQ: 1 reeks
Prijs: Onderhandelbaar
Betalingsvoorwaarden: L/C, T/T
Toeleveringsvermogen: 10 reeksen per Maand
Gedetailleerde informatie
Plaats van herkomst:
CHINA
Certificering:
Calibration certificate(cost additional)
Testposten:
1 post
effecthamer:
1000±2g en 100±1g
effecthoogte:
100mm
steundikte:
40mm
Verpakking Details:
triplex
Markeren:

elektrisch contactdoosmeetapparaat

,

contactdoosmeetapparaat

Productomschrijving

Iec60884-1 figuur 27 Enige Postapparaten voor Effecttest bij Lage Temperatuur Mechanische Versie



Norm:

Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 24,4, clausule 30,4, figuur 27 en figuur 42.



Standaardbeschrijving:



Clausule 24,4:

De specimens worden onderworpen aan een effecttest met behulp van een apparaat zoals aangetoond in figuur 27.



Het apparaat, op een stootkussen van dik sponsrubber 40 wordt geplaatst mm, wordt geplaatst samen met de specimens in een diepvriezer bij een temperatuur van (– 15 ± 2) °C, voor minstens 16 h. dat.



Aan het eind van deze periode, wordt elk specimen, op zijn beurt, geplaatst in de normale positie van gebruik zoals aangetoond in figuur 27, en een gewicht wordt toegestaan om van een hoogte van 100 mm te vallen. De massa van het dalende gewicht is (1 000 ± 2) g.

Na de test, zal het specimen geen schade in de zin van deze norm tonen.



Clausule 30,4 Effecttest bij lage temperatuur:

De specimens worden onderworpen aan een effecttest met behulp van de apparaten zoals aangetoond in figuur 42. De massa van het dalende gewicht is (100 ± 1) g.



Het apparaat, op een spons rubberstootkussen, 40 mm dik, wordt geplaatst, samen met de specimens, in een diepvriezer bij een temperatuur van (– 15 ± 2) °C voor minstens 24 h.



Aan het eind van deze periode, wordt elk specimen op zijn beurt, geplaatst in positie, zoals aangetoond in figuur 42, en het dalende gewicht wordt toegestaan om van een hoogte van 100 mm te vallen. Vier effecten worden opeenvolgend toegepast op hetzelfde specimen, die het roteren door 90° tussen effecten.



Na de test worden de specimens toegestaan om kamertemperatuur ongeveer te bereiken en dan onderzocht.

Geen barsten van de isolerende kokers zullen met normale of verbeterde visie zonder extra vergroting zichtbaar zijn.



Toepassing:

Dit apparaat is gebruik voor het controleren van de effectweerstand bij lage temperatuur van elektrotoebehoren, evenals draden en kabels.



Teststeekproef:

Elektrotoebehoren, oppervlaktetype het opzetten dozen, schroefklieren, dekking, draden en kabels enz.



Eigenschap:

Dit apparaat zou met lage temperatuurkamer moeten worden gebruikt, zou het apparaat op het spons rubberstootkussen van ongeveer dikke 40mm moeten worden geplaatst, en zou in de lage temperatuurkamer vóór en tijdens de test moeten worden gezet.



Parameters:

Post Enige post
Gewicht van de effecthamer (G) 1000±2 en 100±1
Hoogte van het effect (mm) 100
Staal middenstuk Φ20, bodem eind rond gemaakte R300, 100g
De dikte van de staalsteun 40mm, gewicht: 10±1kg
Norm

Iec60884-1 24,4 Figuur 27

Iec60884-1 30,4 Figuur 42

Verrichting Hand, mechanische versie



Testmethode:

1. Vóór eerste gebruik, zou de gebruiker met de relevante normen voor efficiënter en juist vertrouwd moeten zijn gebruikend de testapparaten en voltooiend de test.



2. Het specimen wordt geplaatst onder het staal middenstuk, is het gewicht haak door de hanger, aanpast de positie van de haak, aan het eind van deze periode, elk specimen, op zijn beurt, wordt geplaatst in de normale positie van gebruik zoals aangetoond in figuur 27, en een gewicht wordt toegestaan om van een hoogte van 100 mm te vallen. De massa van het dalende gewicht is (1000±2) g.



3. Het apparaat, op een stootkussen van dik sponsrubber 40 wordt geplaatst mm, wordt geplaatst samen met de specimens in een diepvriezer bij een temperatuur van (- 15±2) ℃, voor minstens 16h die.



4. Wanneer die tijd omhoog is, druk het versiehandvat op het apparaat, is het gewicht vrije daling op het specimen, na de test, zal het specimen geen schade in de zin van deze norm tonen.



5. Maak en handhaaf het materiaal schoon nadat de test wordt voltooid.

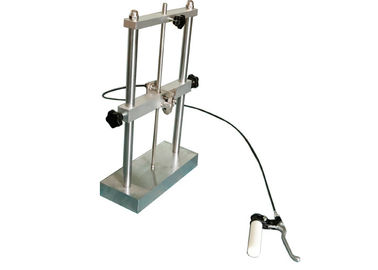

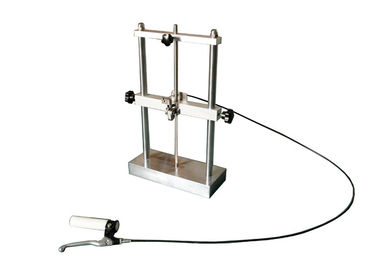

Enige Postfiguur 27 de Apparaten van de het Effecttest van CEI 60884-1 0Enige Postfiguur 27 de Apparaten van de het Effecttest van CEI 60884-1 1
