Het Lekproefsysteem van het twee Luchtledige kamerhelium voor Automobiel Droge Filter minder dan 1.5g/year

Het Lekproefsysteem van het twee Luchtledige kamerhelium voor Automobiel Droge Filter

Dit proefsysteem van het heliumlek wordt ontworpen volgens het basisprincipe van de opsporing van het heliumlek, wordt het helium gebruikt aangezien het traceursgas, helium in het werkstuk in de luchtledige kamer wordt gevuld, en dan kan de detector van het heliumlek de lekkage van het werkstuk nauwkeurig en snel beoordelen.

Technische Parameters

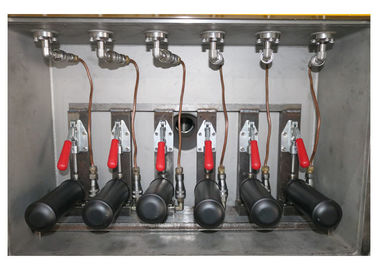

De luchtledige kamer integreerde verzegelde pijpen en verbindingen

(1) elke kamer heeft 6 stukken van het evacueren van & het vullen van pijpen (met inbegrip van 3 reeksen verbindingen)
(2) elke pijp wordt individueel gecontroleerd

De beschrijving van het het werkproces:

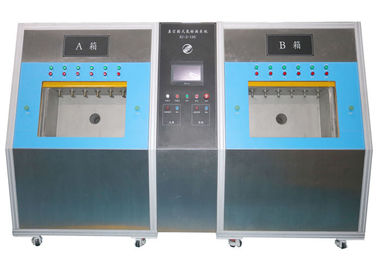

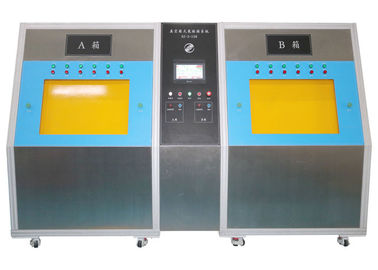

Het systeem heeft 2 luchtledige kamer, de aaneenschakeling van het 2 kamerswerk, exploitantplaats de producten in de luchtledige kamers en verbindt hen aan snelle verbindingen, na die pers de deur-dichte knopen om de deuren te sluiten, begint de opsporingscyclus. Er zijn raspende beschermers aan beide kanten van de vacuümdeuren, wanneer de exploitant de deuren, gelieve sluit ervoor te zorgen dat er geen voorwerp in het deurgebied is om deurbewegingen te beïnvloeden.

Zodra één van de kamerdeur wordt gesloten, begint de opsporingscyclus van deze kamer. Op dit punt, kan de exploitant naar de andere kamer voor verrichting gaan.

Het Proces van de testcyclus:

- Handverbindingsproduct met inrichting binnen van Testkamer.
- Sluiting van de Kamer.
- Evacuatie van de Kamer aan een waarde van vacuüm geschikt voor Lektest met Massaspectrometer. Tijdens de evacuatie van de Kamer, zal het systeem de volgende Tests op de Producten in werking stellen:
- Drukbederf om Brutolekken te openbaren;
- Druklossing en Productenevacuatie;
- Bereikend een vacuümwaarde geschikt voor overdracht, die de massaspectrometer in communicatie met de Testkamer moet zetten.
- Lezing van achtergrond, die het overblijvende Helium in de Testkamer is.
- Onder druk zetten van Producten met Helium.
- Lektest met Massaspectrometer.
- Ventilatie van de Testkamer (terugkeer naar luchtdruk), heliumterugwinning van de producten aan een specifieke druk (hang bij gekozen parameters en de definitieve evacuatie van de Producten af).
- Het openen van de Kamer
- Het handboek maakt van Producten leeg.
