Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Testvoorwerp: | Bijlagen | standaard: | CEI 60529, EN 60529 |
|---|---|---|---|
| test: | Bescherming | De diameter van de testvinger: | 12 mm |
| Handvat of schot: | Isolerend materiaal | Testkracht: | 10n |
| Hoog licht: | Waterdichte Tester,materiaal testen van apparatuur |
||

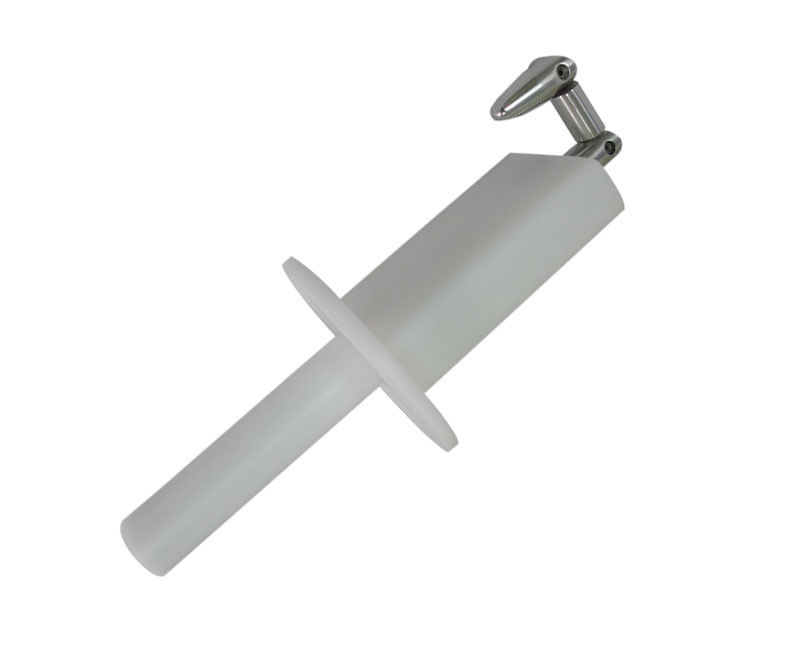

De Sonde B ht-I02 van de testvinger
Beschrijving:
Deze sonde is bedoeld om de basisbescherming tegen toegang tot gevaarlijke delen te verifiëren. Het wordt ook gebruikt om de bescherming tegen toegang met een vinger te verifiëren.
Bevestig volgens normen:
CEI 60529 IP2X;
EN 60529 IP2X;
CEI 61032 Figuur 2;
CEI 60950 Figuur 2A;
CEI 60884-1;
CEI 60335;
UL507, UL1278-figuur 8.4 etc.
Teststeekproef: Gemakkelijk toegankelijke bijlage levende delen of mechanische gedeelten.
Eigenschap: Deze sonde van de testvinger bestaat uit dito, vinger, basis en geïsoleerd handvat dat de kenmerken van de menselijke hand simuleert. Het heeft twee beweegbare verbindingen, die bij 90° kunnen worden gebogen. Klantgericht: het kan voor anti-elektrische schoktest worden gebruikt wanneer uitgerust met pluggable banaanstoppen en amphenolschakelaar aan het eind van het handvat, of gebruikt voor de test van de bijlagebescherming wanneer open ingepast die gat van M6 aan het eind van het handvat (aan trekkracht en duwdynamometer wordt verbonden).
Technische parameters:
| Model | Ht-I02 | Ht-I02A | Ht-I02B | Ht-I02T |

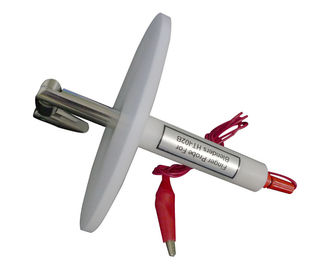

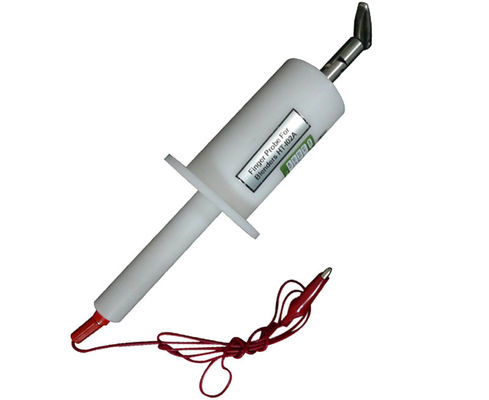

| Naam | Standaardtestvinger | De cirkelvinger van de Schottest | De grote Vinger van de Schottest | Standaardtestvinger met Kracht |
| Verbinding 1 | 30mm | 30mm | 30mm | 30mm |
| Verbinding 2 | 60mm | 60mm | 60mm | 60mm |
| Vingerlengte | 80mm | 80mm | 100mm | 80mm |
| Vingertop aan schot | 180mm | 180mm | - | 180mm |
| Cilindrisch | R2 | R2 | R2 | R2 |
| Sferisch | R4 | R4 | R4 | R4 |
| De schuine randhoek van het vingertopknipsel | 37 graad | 37 graad | 37 graad | 37 graad |
| Vingertopversmalling | 14 graad | 14 graad | 14 graad | 14 graad |
| De diameter van de testvinger | 12mm | 12mm | 12mm | 12mm |
| Aa-Sectiediameter | 50mm | 50mm | - | 50mm |
| Aa-Sectiebreedte | 20mm | - | - | 20mm |
| Schotdiameter | 75mm | 75mm | 125mm | 75mm |
| Schotdikte | 5mm | 5mm | - | 5mm |

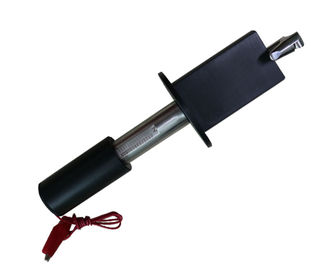

| Kracht | - | - | - | Met kracht van 10N, 20N, 30N |
| Toegepaste norm | CEI 61032-1 | CEI 60335-1 | CEI 60335-2-14 | CEI 60529-1 |
