Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Testvoorwerp: | Voltooide Flexibele Kabels | standaard: | IEC60245-1, IEC60245-2 |
|---|---|---|---|
| test: | Verbuigingstest | Huidige lading: | 0-25A |
| Voltagelading: | 0-400V | Testende Snelheid: | 0.33m/S |
| Testende afstand: | 1000±20mm | Geschikte kernen: | 2-18 |
| Nominaal gebied in dwarsdoorsnede: | 0.2~4mm2 | Diameter van katrollen: | 3 stuk, 60, 80, 120, 160, 200 voor opties |
| Hoog licht: | het meetapparaat van de machtskabel,elektrisch draadmeetapparaat |
||

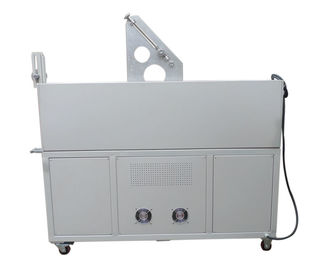

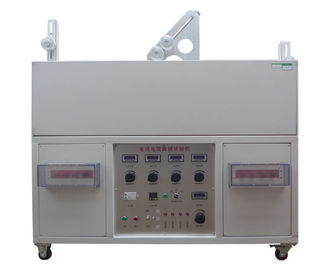

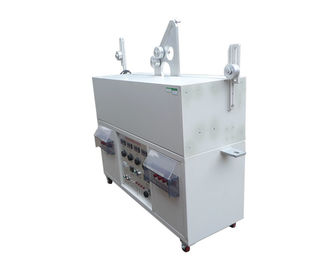

Flexibele Kabels die Meetapparaat HDX1302 buigen
| Testvoorwerp | Voltooide flexibele kabels |
| Test | Verbuigingstest |
| Norm | Iec60245-1, iec60245-2 figuur 1 |
| Huidige lading | 0-25A |
| Voltagelading | 0-400V |
| Testende snelheid | 0.33m/S |
| Testende afstand | 1000mm |
| Geschikte kernen | 2-18 |
| Nominaal gebied in dwarsdoorsnede | 0.2~4mm2 |
| Diameter van katrollen | 3 stuk, 60, 80, 120, 160, 200 voor opties |
| Gecombineerde gewichten | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
| Fout het testen | Huidige onderbreking, kortsluiting tussen leiders, test en kortsluiting tussen de katrol. |
| Voeding | 220VAC 50Hz |
Beschrijving:
Dit apparaat wordt gebruikt voor het controleren van mechanische sterkte van voltooide flexibele kabels. Deze test is niet op flexibele kabels met kernen van nominaal gebied in dwarsdoorsnede groter dan 4mm2 en kabels van toepassing die meer dan 18 kernen hebben die omhoog in meer dan twee concentrische lagen worden gelegd.
Volgens de standaard iec60245-1 Rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 1: Algemene vereisten, iec60245-2 clausule 3,1 Figuur 1 Rubber geïsoleerde kabel-geschatte voltages tot en met inbegrip van 450/750 v-Deel 2: Testmethodes.
Teststeekproef: Voltooide flexibele kabels.
Eigenschap: Dit kabelmeetapparaat bestaat uit een drager C (zie iec60245-2 Figuur 1), een drijfsysteem voor de drager en vier katrollen voor elke steekproef van te testen kabel. De drager C steunt twee katrollen A en B, die van dezelfde diameter zijn. De twee vaste katrollen, op één van beide eind van de apparaten, kunnen van een verschillende diameter van katrollen A en B zijn, maar alle vier katrollen zullen zo geschikt worden dat de steekproef tussen hen horizontaal is. De drager maakt cycli (vooruit en achterwaartse bewegingen) over een afstand van 1 m bij ongeveer met constante snelheid van 0,33m/s tussen elke omkering van de richting van beweging. Een steekproef van flexibele kabel over 5 m lang zal over de katrollen worden uitgerekt, elk eind die met een gewicht worden geladen. De massa van dit gewicht en de diameter van katrollen A en B worden gegeven in het volgende van lijst.
