IEC60598 clausule 11.2 de Ontruimingscreepage van het Elektrisch apparaatmeetapparaat Afstanden en Stevige Isolatie

IEC60598 clausule 11.2 de Ontruimingscreepage van het Elektrisch apparaatmeetapparaat Afstanden en Stevige Isolatie

Productinformatie:

De testmaten is in overeenstemming is met iec60884-1, IEC60598, IEC60335 enz., wordt het gebruikt om de kortste weg tussen twee geleidende delen, of tussen een geleidend die deel en de bounding oppervlakte van het materiaal te bepalen, langs de oppervlakte van de isolatie, met specificaties wordt gemeten volgens de vereisten worden gemaakt.

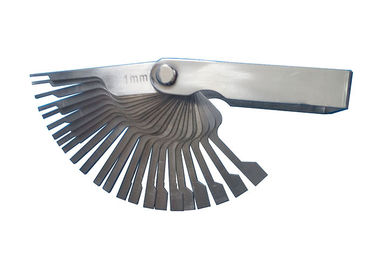

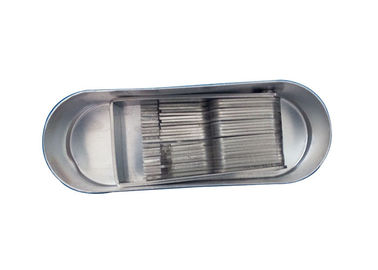

De creepage afstandenmaten is met 23 creepage afstandsmaten:

1.0mm/1.2mm/1.4mm/1.5mm/1.6mm/2.0mm/2.4mm/2.5mm/2.8mm/3.0mm/3.2mm/3.3mm/3.5mm/4.0mm/4.5mm/5.0mm/5.5mm/6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Materiaal: Roestvrij staal

De delen in de lijst van Bijlage M worden gedetailleerd dat zullen voldoende uit elkaar geplaatst worden. Creepage de afstanden en de ontruiming zullen niet minder dan de waarden zijn in Lijsten die 11.1 en 11.2 worden gegeven.

De waarden voor creepage afstanden en ontruiming kunnen voor middenwaarden van het werk voltages door lineaire interpolatie tussen getabelleerde waarden worden gevonden. Geen waarden worden gespecificeerd voor het werk voltages onder 25 V aangezien het testvoltage van Lijst 10.2 als voldoende wordt beschouwd.

De afstanden tussen huidig-draagt delen van tegenovergestelde polariteit zullen aan voldoen

eisen ten aanzien van basisisolatie.

11.2.1 die wordt de Naleving door metingen gecontroleerd met en zonder leiders van de grootste die sectie worden gemaakt met de terminals van luminaires wordt verbonden.

De bijdrage tot de creepage afstand van om het even welke brede groef minder dan 1 mm is beperkt tot zijn breedte.

Om het even welk breed luchthiaat wordt minder dan 1 mm genegeerd in het berekenen van de totale ontruiming, tenzij de totale ontruiming minder dan 3 mm is waar één derde van de breedte van het luchthiaat zal worden in acht genomen.

Voor luminaires van een toestelleninham wordt voorzien, worden de metingen gemaakt met een aangewezen opgenomen die schakelaar.

De afstanden door groeven of de openingen in externe delen van het isoleren van materiaal worden gemeten met metaalfolie in contact met de toegankelijke oppervlakte. De folie wordt in hoeken en gelijkaardige plaatsen door middel van de standaarddietestvinger geduwd in CEI 60529 wordt gespecificeerd, maar het wordt niet gedrukt in openingen.

De interne creepage afstanden in permanent verzegelde componenten worden niet gemeten. De voorbeelden van permanent verzegelde componenten zijn geïsoleerde componenten of gevulde samenstelling.

De waarden in Lijst 11.1 zijn niet op componenten van toepassing waarvoor er afzonderlijke CEI-publicaties bestaan, maar zijn op het opzetten en toegankelijkheidsafstanden aan de component van toepassing wanneer het in luminaire wordt opgenomen.

Creepage de afstanden bij een leveringsterminal zullen worden gemeten van het levende deel in de terminal aan om het even welke toegankelijke metaaldelen, en de ontruiming zal tussen inkomende levering bedrading en toegankelijke metaaldelen, d.w.z. van een naakte leider van de grootste sectie aan de metaaldelen worden gemeten die toegankelijk kunnen zijn. Aan de interne bedradingskant van de terminal, zal de ontruiming tussen levende delen van de eind en toegankelijke metaaldelen (zie Figuur 24) worden gemeten.

NEEM nota van de metingen van de ontruiming van levering en van interne die bedrading verschil omdat de luminaire fabrikant geen controle over de lengte van isolatie heeft uit de levering bedrading door de installateur wordt verwijderd.

Wanneer creepage de afstanden en de ontruiming bij ringen, koordankerplaatsen, draaddragers of klemmen worden bepaald, zal de meting met de gepaste kabel worden gemaakt.
