| Plaats van herkomst: | China |
| Merknaam: | HongCe |
| Certificering: | Calibration Certificate(cost additional) |
| Modelnummer: | HCVT01 |
| Min. bestelaantal: | 1 SET |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | gecomprimeerd hout |
| Levertijd: | 40 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1 reeks per Maand |
| Naam van het product: | elektrodynamisch trillingstestsysteem | Getest product: | Batterij |
|---|---|---|---|
| Frequentiebereik: | 1 ‰ 3000 Hz | Maximaal aantal ontheemden: | 76 mm |
| Nominale sinusvormige kracht: | 3000 kgf (30kN) | Verticale Lijst: | 1500 mm × 1500 mm (aanpasbaar) |
| Horizontale tabel: | 1500 mm × 1500 mm (aanpasbaar) | Ventilatormacht: | 7.5 kW |
| Hoog licht: | IEC 62133 Testapparatuur voor batterijen,Testapparatuur voor elektrische trillingsbatterijen |
||
Elektrisch trillingstestsysteem IEC 62133 Testapparatuur voor batterijen
Toepassing van batterijtestapparatuur:
Vibraties van de batterij tijdens het vervoer mogen geen lekkage, brand of explosie veroorzaken.Het elektrodynamisch trillingstestsysteem is een precisie-testapparatuur die de werkelijke werkomgeving van een batterij simuleert..

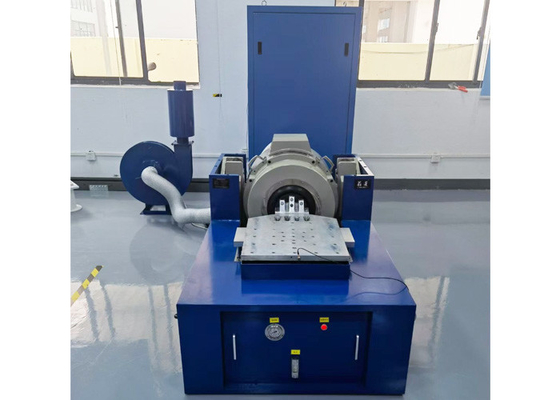

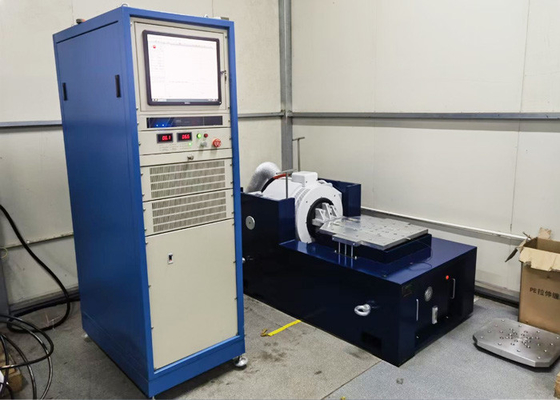

Het trillingstestsysteem bestaat uit vier onderdelen: trillingstestbank, vermogenversterker, regelaar en koelventilator.
Standaard van apparatuur voor het testen van batterijen:
IEC 62133-1 Secundaire cellen en batterijen die alkalische of andere niet-zuurige elektrolyten bevatten - Veiligheidsvoorschriften voor draagbare afgesloten secundaire cellen en voor batterijen die daarvan zijn vervaardigd,voor gebruik in draagbare toepassingen - Deel 1:Nickelsystemen clausule 7.2.2;
UN38.3 T3:Vibratie
Parameter van de batterijtestapparatuur:
| Elektrische trillingstestbank | |
| Nominale sinusvormige kracht (piek) | 3000 kgf (30kN) |
| Nominale willekeurige kracht (piek) | 3000 kgf (30kN) |
| Nominale schokkracht (piek) | 6000 kgf (60kN) |
| Frequentiebereik | 1 ‰ 3000 Hz |
| Maximale verplaatsing (p-p) | 76 mm |
| Maximale versnelling | 980 m/s2(100 g) |
| Maximale belasting | 500 kg |
| Diameter van de tafel | F320 mm |
| Equivalente massa van bewegende onderdelen | 30 kg |
| Tafelschroef | 12 × M12 |
| Afmeting L × W × H | De afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen van de afmetingen. |
| Gewicht | Ongeveer 3100 kg |
| Stroomversterker | |
| Versterkeruitgang | 35 KVA |
| Uitgangsspanning | 120 Vrms |
| Signal/geluidsverhouding | > 65 dB |
| Efficiëntie van de vermogenversterker | > 95% |
| Bescherming van het systeem | Temperatuurbescherming, oververplaatsingsbescherming, overspanningsbescherming, overstroombescherming, onderspanningsbescherming, externe bescherming, logische foutbescherming |
| Afmetingen | 580 × 1020 × 1800 mm |
| Gewicht | 600 kg |

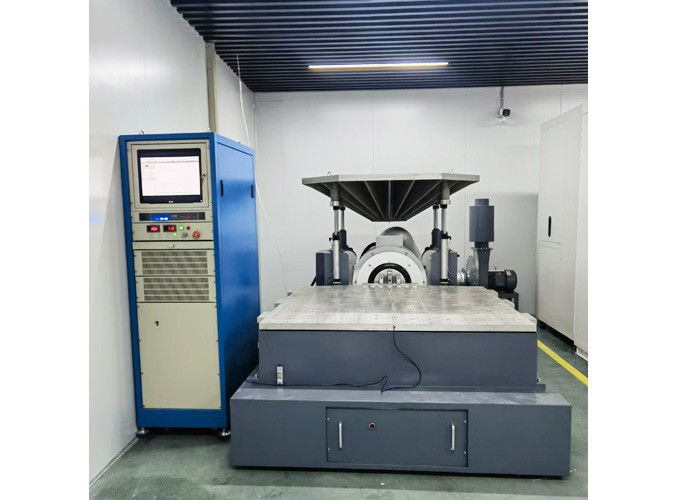

| Verticale verlengtabel | |
| Tafelgrootte | 1500 mm × 1500 mm |
| Tafelgewicht | 350 kg |
| Hoogste frequentie | 200 Hz |
| Materiaal | Aluminiumlegering |
| Horizontale glijtafel | |
| Tafelgrootte | 1500 mm × 1500 mm |
| Tafelgewicht | 350 kg |
| Hoogste frequentie | 200 Hz |
| Materiaal | Aluminiumlegering |
| Vibratieregelaar | |
|
Functies Gebaseerd op Windows 7 besturingssysteem |
Basisfuncties: Sine, Random, Random+Sine, Random+Random, typische schok, resonantiezoek en -verblijf, voorbijgaande schok, schokrespons spectrum. 2 invoerkanalen, 1 uitvoerkanalen, 1 COLA-uitvoer, gereserveerd met de verbindingsinterfacefunctie van de testkamer voor het milieu (digitale I/O-interface) |
| Ventilator | |
| Fankracht | 7.5 kW |
| Luchtvolume | 0.52M3/s |
| Winddruk | 5.8Kpa |
| Afmetingen | 1100*800*1400 mm |
| Ductlengte | 4 m |
| Gewicht | 140 kg |
| Accelerometer | |
| Frequentiebereik | 0.3-8000 Hz ± 10% |
| Meetbereik | 2000 g |
| Schokbestendigheid | 2500 g |
| Lijnlengte | 5 m |
| Werktemperatuur | -40-150°C |
| Gewicht | 35 gram |
| Installatiemethode | M5 |
