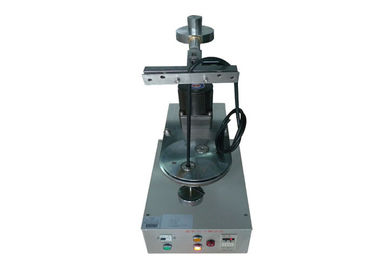

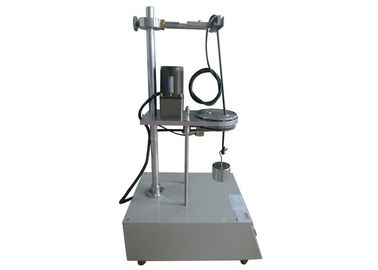

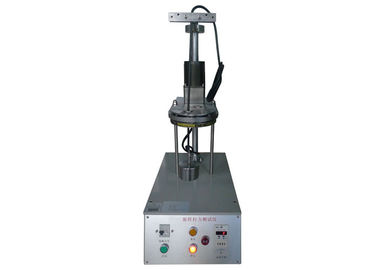

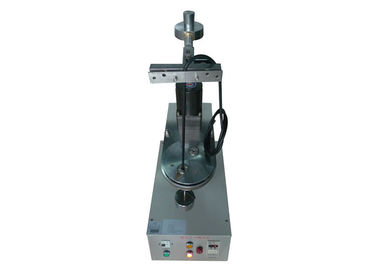

Trektest het Vastklemmen Apparaat, iec60884-1 Figuur 11 het Vastklemmen de Machine van het Apparatenlabotest
Toepassing:
De terminals met schroef het vastklemmen zullen zo ontworpen worden en geconstrueerd dat zij de leider zonder onbehoorlijke schade aan de leider vastklemmen.
Het toestel is apparaat om schade te controleren. De terminal wordt geplaatst in de testapparaten volgens meetapparaat en met stijve, stevige, vastgelopen en/of flexibele leider, volgens norm eerst met het kleinst en dan met het grootste nominale gebied in dwarsdoorsnede gepast, de het vastklemmen schroef of noot die met de torsie volgens norm worden de aangehaald.
De lengte van de testleider zal 75 die mm langer dan de hoogte (h) zijn in norm wordt gespecificeerd.
Het eind van de leider wordt door een aangewezen die ring in een plaat overgegaan bij een hoogte (h) onder het materiaal wordt geplaatst, zoals die in norm wordt gegeven. De ring wordt geplaatst in een horizontaal vlak dusdanig dat zijn as een cirkel van 75 mm-diameter beschrijft, concentrisch met het centrum van de het vastklemmen eenheid in het horizontale vlak; de drukcilinder wordt dan geroteerd aan een tarief van (10 ± 2) r/min.
De afstand tussen de mond van de het vastklemmen eenheid en de hogere die oppervlakte van de ring zal binnen ±15 mm van de hoogte zijn in norm wordt gespecificeerd. De ring kan worden gesmeerd om het binden, het verdraaien, of omwenteling van de geïsoleerde leider te verhinderen.
Een massa wordt zoals die in norm wordt gespecificeerd opgeschort van het eind van de leider. De duur van de test is ongeveer 15 min. Tijdens de test, zal de leider noch uit de het vastklemmen eenheid uitglijden noch zal dichtbij de het vastklemmen eenheid breken, noch zal de leider beschadigd worden zodat om het voor verder gebruik ongeschikt te maken.
Technische parameters:
Voeding: 220V 50Hz of 115V 60Hz
De waaier van het tellen van aantal: 1~9999 (150 keer (15 min) is standaard.
Tarief om Te testen: (10±2) r/min
Gewicht: 300g/400g/700g/900g/1400g/2000g*1 (het kan worden aangepast)
Diameter van winding: 75mm
Diameter van ringsgat (mm): 6.5, 9.5, 13,14.5 (het kan worden aangepast)
Hoogte (H) (mm): 260,280,300,320mm
Is met norm in overeenstemming: IEC60884Figure11, VDE0620, IEC60947.1-Figuur 1
|
Nominaal gebied in dwarsdoorsnede van leider (mm ²) |
Diameter van ringsgat (mm) |
Hoogte (mm) |
Massa voor leider (kg) |
|
0,5 |
6.5 |
260 |
0,3 |
|
0,75 |
6.5 |
260 |
0,4 |
|
1.0 |
6.5 |
260 |
0,4 |
|
1.5 |
6.5 |
260 |
0,4 |
|
2.5 |
9.5 |
280 |
0,7 |
|
4.0 |
9.5 |
280 |
0,9 |
|
6.0 |
9.5 |
280 |
1.4 |
|
10.0 |
9.5 |
280 |
2.0 |
|
16.0 |
13.0 |
300 |
2.9 |
|
25.0 |
13.0 |
300 |
4.5 |
|
35 |
14.5 |
320 |
6.8 |
|
1, de hoogte: ±15mm. 2, als de ring-gat diameter niet groot genoeg is, u kunnen grotere kiezen. |
|||
