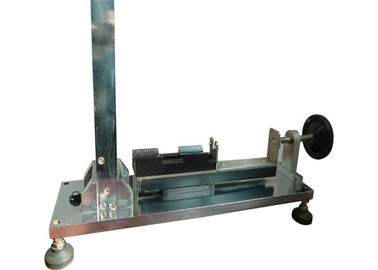

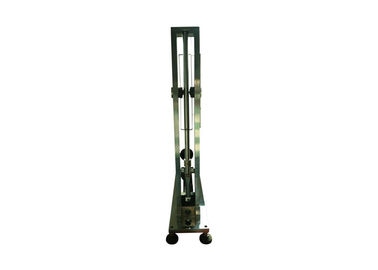

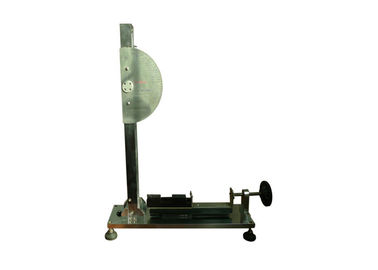

Iec60068-2-75 de Kaliberbepalingsapparaten van de de lentehamer voor Laboratorium

Kaliberbepalingsapparaat voor de Kaliberbepalingsapparaten van de de Lentehamer


Productdetails:
Als vereisten die in iec60068-2-75 worden getoond, wordt dit kaliberbepalingsapparaat gebruikt om de effectenergie van de de lentehamer te testen. Het is het speciale materiaal voor het laboratorium.

Omdat het moeilijk om direct voor de aangeboden energie van de gekalibreerde de lentehamer is te meten, is het kaliberbepalingsprincipe van dit apparaat door de energie te vergelijken die door de massa van de slinger wordt berekend en laat vallen hoogte.

Het hoogste resolutievermogen van dit apparaat is 0.01J. Het versiemechanisme is beter in het ontwerp, kan het maximum trilling verminderen beïnvloedt op de test wanneer de huur van de de lentehamer, de slingerstaaf en het ruimtevaartlager van ingevoerd goede kwaliteitsstaal worden gemaakt, zodat om de precisie en de stabiliteit van het apparaat te verbeteren.

Het hoogste resolutievermogen van dit apparaat is 0.01J. Het versiemechanisme is beter in het ontwerp, kan het maximum trilling verminderen beïnvloedt op de test wanneer de huur van de de lentehamer, de slingerstaaf en het ruimtevaartlager van ingevoerd goede kwaliteitsstaal worden gemaakt, zodat om de precisie en de stabiliteit van het apparaat te verbeteren.


Technische parameters:


Procedure voor de kaliberbepaling van de lentehamers:

B.1 Principe van kaliberbepaling

Het principe van deze kaliberbepalingsprocedure is de energie te vergelijken die door een de lentehamer wordt verstrekt, die moeilijk om, aan de energie van een slinger is direct te meten, die vanaf zijn massa en hoogte van daling wordt berekend.

B.2 Bouw van het kaliberbepalingsapparaat

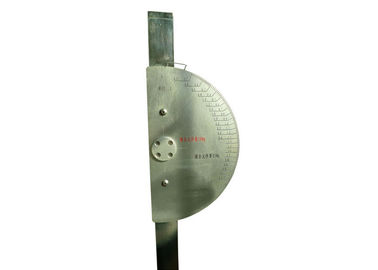

Het geassembleerde kaliberbepalingsapparaat wordt getoond in figuur B.1. Behalve het kader, zijn de belangrijkste delen een lager „a“, een belemmeringswijzer „B“, een slinger „c“, een versiebasis „D“ en een versieapparaat „e“.

Het belangrijkste deel van het kaliberbepalingsapparaat is de slinger „c“ die in figuur B.2 wordt getoond. Aan het lagere eind van deze slinger de staallente met de details bevestigd wordt die in figuur B.3 worden getoond. De lente is van de lentestaal, die geen speciale behandeling vereisen, en aan de slinger „c“ stijf vereist.

De figuur B.4 toont sommige delen op grote schaal

Men zou moeten opmerken dat deze lente voor het kalibreren van de lentehamers ontworpen wordt die kenmerken hebben bepaald in lijst 1 voor energiewaarden gelijk aan of minder dan 1 J. Voor het kalibreren van de lentehamers die kenmerken hebben zoals die voor 2 J worden bepaald, zou de lente van de slinger van het het kalibreren apparaat van een verschillend ontwerp moeten zijn.

om geschikte wrijvingkenmerken van de wijzer te verkrijgen, wordt een stuk van dikke geweven doek geplaatst tussen de metaaloppervlakten van het lager, de pianodraden die zodanig dat een kleine kracht tegen de doek wordt uitgeoefend worden gebogen.

Omdat het versieapparaat tijdens de kaliberbepaling van het kaliberbepalingsapparaat wordt verwijderd, wordt het versieapparaat bevestigd aan de versiebasis door middel van schroeven.

B.3 Methode van kaliberbepaling van het kaliberbepalingsapparaat

De kaliberbepaling van het kaliberbepalingsapparaat wordt uitgevoerd door een kaliberbepalings opvallend die element „g“ te gebruiken uit een lente-hamer, zoals aangetoond in figuur B.5 wordt genomen. Vóór kaliberbepaling, wordt het versieapparaat verwijderd uit het kaliberbepalingsapparaat.

Het kaliberbepalings opvallende element wordt opgeschort door vier die linnendraden „h“ van opschortingspunten in een horizontaal vlak, 2000 mm boven het punt van contact tussen de slinger en het kaliberbepalings opvallende element worden gesitueerd wanneer de laatstgenoemde in zijn rust positie is. Het kaliberbepalings opvallende element wordt toegestaan om tegen de slinger te slingeren en het punt van contact in de dynamische omstandigheden, „k“ richten, zal niet meer dan 1 mm onder het punt van contact in de rust positie zijn. De opschortingspunten worden dan naar voren gebracht over een afstand gelijk aan het verschil tussen beide contactpunten.
