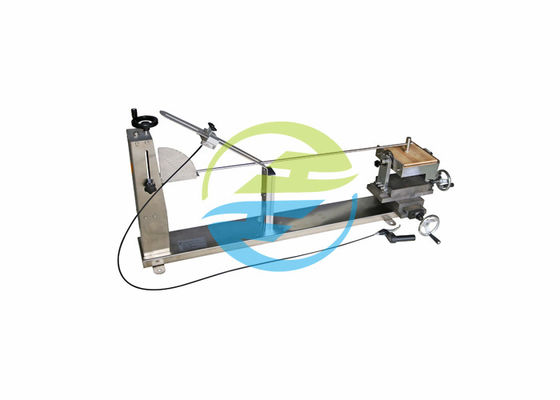

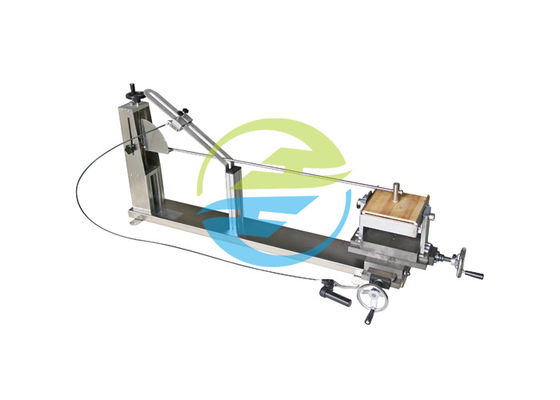

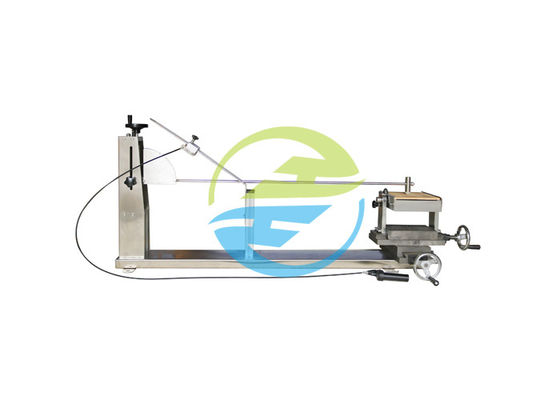

Van de de Testeha Slinger van CEI 60068-2-75 de Apparaten van de de Hamertest met 10kg-Steunsteun

Van de de Testeha Slinger van CEI 60068-2-75 de Apparaten van de de Hamertest met 10kg-Steunsteun

Iec60884-1 clausule 24,1

De specimens worden gecontroleerd door slagen met behulp van de de testapparaten van de slingerhamer toe te passen zoals die in CEI 60068-2-75 (test EHA) worden beschreven, met een gelijkwaardige massa van 250 g.
De specimens worden opgezet op een blad van triplex, de nominale dikte van 8 mm en ongeveer 175 die mm-vierkant, bij zijn hoogste en onderste randen aan een stijve steun wordt beveiligd die deel van de steunsteun uitmaakt.
De steunsteun hebben=zal= een massa van (10 ± 1) kg en zal wordt opgezet op een stijf kader door middel van spillen. Het kader wordt bevestigd aan een stevige muur.
Het ontwerp van de steun is dusdanig dat
– het specimen kan worden geplaatst zodanig dat het punt van effect in het vertikale vlak door de as van de spil ligt,
– het specimen kan horizontaal worden bewogen en over een asloodlijn aan de oppervlakte van het triplex worden gedraaid,
– het triplex kan gedraaide 60°, in beide richtingen over een verticale as zijn.
Oppervlaktetype de contactdoos-afzet en de oppervlakte-steun dozen worden opgezet op het triplex zoals in normaal gebruik.
De inhamopeningen die niet worden voorzien van knockouts worden, opengelaten; als zij worden voorzien van knockouts, wordt één van hen geopend.
Flush-type contactdoos-afzet wordt in een reces opgezet in een blok van haagbeuk of materiaal wordt verstrekt die gelijkaardige mechanische kenmerken hebben, dat aan een blad van triplex, en niet in zijn relevant het opzetten vakje dat wordt bevestigd.
Als het hout voor het blok wordt gebruikt, zal de richting van de houten vezels aan de richting van effect loodrecht zijn.
Flush-type schroef bevestigende contactdoos-afzet zal door middel van schroeven aan handvaten worden bevestigd in een nis gezet in het haagbeukblok. Flush-type klauw bevestigende contactdoos-afzet zal aan het blok door middel van de klauwen worden bevestigd.
Alvorens wordt de slagen toe te passen, die schroeven van hoofddelen en dekking bevestigen aangehaald met een torsie gelijk aan tweederden van dat gespecificeerd in lijst 6.
De specimens worden opgezet zodat het punt van effect in een vertikaal vlak door de as van de spil ligt.
Het opvallende element wordt toegestaan die van een hoogte te vallen in lijst 21 wordt gespecificeerd.

Norm: Iec60884-1 clausule 24,1 van 2013 en figuur 22~26, iec60669-1, iec60068-2-75

Toepassing: Dit apparaat is geschikt voor mechanische sterktetest aan stoppen en contactdoos-afzet, oppervlaktetype het opzetten dozen, schroefklieren, klierdekking, schakelaar en andere elektrotoebehoren voor huishouden en gelijkaardige doeleinden.

Teststeekproef: stoppen en contactdoos-afzet, oppervlaktetype het opzetten dozen, schroefklieren, klierdekking, schakelaar en andere elektrotoebehoren.

Eigenschap: De steun - de steun kan op en neer, het verlaten worden bewogen en juiste bewegen zich, en de effecthoek kan worden aangepast. Het apparaat is een laag het effectapparaat van de energieslinger voor 2J en hieronder.

Parameters:

1. Slinger: Lengte: 1000mm; uitwendige diameter: 9mm; de muurdikte van de staalpijp: 0.5mm; materiaal: staal; gewicht: 100±1g

2. Het opzetten - steun: gewicht: 10±1 kg; het wordt geplaatst en de Horizontale richting en de verticale richting kunnen worden aangepast. De gehele steun kan geroteerde 90°through zijn de omwentelingsas.

3. Opvallend element: 150g, gelijkwaardige massa 200g. (het opvallende element van 200g voor optie).

4. Effectenergie, de gelijkwaardige massa en lijst van de dalingshoogte

5. Verrichting: handversie het opvallende element
