Plaats van herkomst: | China |
Merknaam: | HongCe |
Certificering: | Calibration Certificate (cost additional) |
Modelnummer: | Ht-U03 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | Negotiatable |
Verpakking Details: | Aluminiumdoos |
Levertijd: | 3 dagen |
Betalingscondities: | T/T |
Levering vermogen: | 100 Reeks per Maand |
Productnaam: | Sonde voor film-met een laag bedekte draad | Garantie: | 1 jaar |
---|---|---|---|
Norm: | UL398, UL507, UL1278 en enz. | Teststeekproef: | Transformatoren en inductors |
Eigenschap: | Nylon handvat + sonde | Materiaal: | Roestvrij staal |
Lengte: | 101.6mm | Diameter: | 19.1mm |
Hoog licht: | De Sonde van de de Testvinger van UL 1278,Film Met een laag bedekte de Vingersonde van de Draadtest,101.6mm de Vingersonde van de Lengtetest |
De Sonde van UL1278 UL507 voor film-Met een laag bedekte Draad 19,1 mm om Toegankelijkheid van Live Parts te verifiëren
Beschrijving in UL1278-Clausule 8.1~8.5:
8 toegankelijkheid van Live Parts
8.1 een elektrodeel van een verwarmer zal zo gevestigd worden of ingesloten dat de bescherming tegen onbedoeld contact met niet geïsoleerde levende delen zal worden geboden, behalve dat is dit vereiste niet op een zichtbaar gloeiend open-draadelement en de verbindingen onmiddellijk naast het element van toepassing. Zie 3.1, 8.2, 32.7 en 32.1 4. De geïsoleerde kappen van de motorborstel vereisen geen extra bijlagen.
8.2 het vereiste in 8,1 is niet op de schede van een geïsoleerd metaal-bekleed element in een verwarmer van toepassing die voorziening voor het aan de grond zetten van de bijlage hebben, hoewel zulk een schede om een naakt levend deel wordt beschouwd als wanneer de tussenruimtes worden gemeten.
8.3 in het bepalen van als openen in een bijlage aanvaardbaar is, moet aandacht worden gegeven aan:
a) De nabijheid niet geïsoleerde levende delen (zoals bepaald door 8,1, 8,2, 8,4, 8,5, en 8,1 5 toe te passen en
b) De mogelijkheid van de emissie van het branden van isolatie, gesmolten metaal, en gelijkaardige materialen door het openen (zoals bepaald door 7,3 – 7,6 toe te passen.) De Sonde van de testvinger
8.4 om de waarschijnlijkheid van onbedoeld contact te verminderen dat een risico van elektrische schok van een niet geïsoleerd levend deel of een film-met een laag bedekte draad kan impliceren, zal het openen in een bijlage aan of (a) of (b) voldoen.
a) Voor het openen die een minder belangrijke afmeting (zie 8.8) minder dan 1 duim (25,4 mm) die heeft, zal zulk een deel of draad niet door de sonde gecontacteerd worden in Figuur 8.3 wordt geïllustreerd.
b) Voor het openen die een minder belangrijke afmeting van 1 duim hebben of meer, zal zulk een deel of draad van het openen worden uit elkaar geplaatst zoals die in Lijst 8.1 wordt gespecificeerd. De Sonde van de testvinger
Uitzondering: Een integrale bijlage van een motor te hoeven niet aan deze vereisten voldoen als het aan de vereisten in 8,5 voldoet.
8.5 met betrekking tot een deel of een draad zoals die in 8,4 wordt vermeld, in een integrale bijlage van een motor zoals die in de uitzondering aan 8,4 wordt vermeld:
a) Openen die een minder belangrijke afmeting (zie 8.8) minder dan heeft 3/4 duim (1 9,1 mm) is aanvaardbaar als:
1 ) De film-met een laag bedekte die draad kan niet door de sonde worden gecontacteerd in Figuur 8.2 wordt geïllustreerd;
2) In een direct toegankelijke motor (zie 8.9) die, kan een niet geïsoleerd levend deel niet door de sonde worden gecontacteerd in Figuur 8.4 wordt geïllustreerd; of
3) In een onrechtstreeks toegankelijke motor (zie 8.9) die, kan een niet geïsoleerd levend deel niet door de sonde worden gecontacteerd in Figuur 8.1 wordt geïllustreerd.
b) Openen die een minder belangrijke afmeting van 3/4 duim hebben (1 5,1 mm) of meer is aanvaardbaar als een deel of een draad van het openen zoals die in Lijst 8.1 wordt gespecificeerd uit elkaar worden geplaatst. De Sonde van de testvinger
Norm: UL398 fig. 8,2 (PA170B), UL507 (PA170D), UL749-Fig. 2, UL982-Fig. 58,6 en UL1278-Fig. 8,2 (PA140A).
Toepassing: Het wordt gebruikt voor het testen van deklaaglijnen van het email (d.w.z., transformatoren en inductors).
Teststeekproef: Transformatoren en inductors.
Eigenschap: Het nylon handvat + de sonde, worden het vervaardigd volgens het standaardcijfer. De Sonde van de testvinger
Parameters:
Lengte | 4 ' ‚(101.6mm) |
Rad. | 1/4 ' ‚(6.4mm) |
DIA. 1 | 1/2' ‚(12.7mm) |
DIA. 2 | 3/4 ' ‚(19.1mm) |

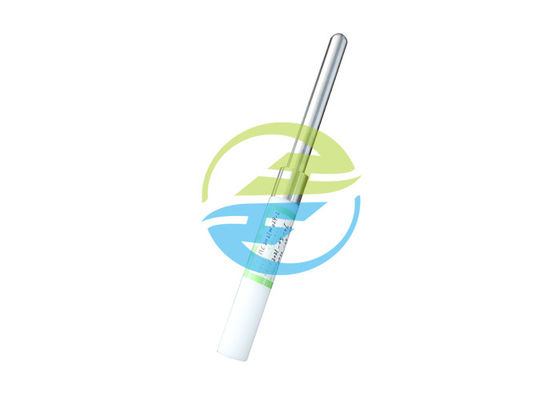

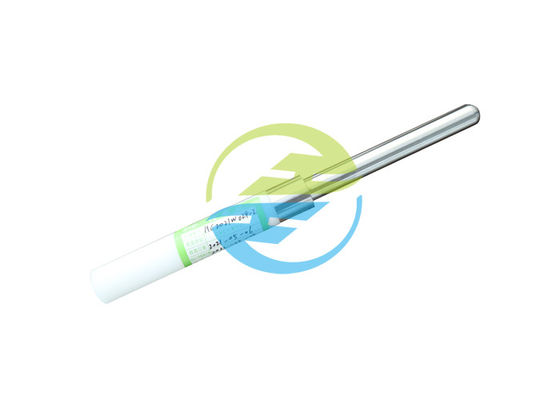

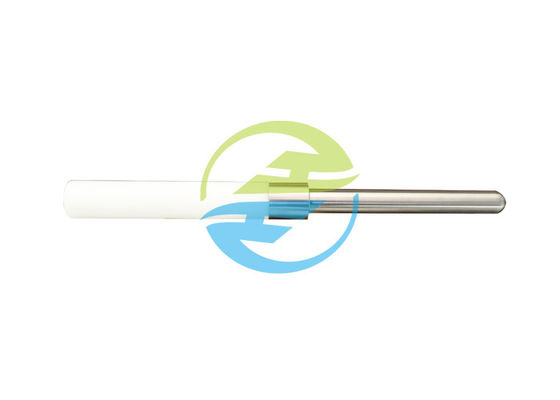

Beeld voor verwijzing:
