UL507 fig. 9,2 Gearticuleerde Sonde met de Sonde van de de Testvinger van het Webeinde voor Toegankelijkheid van Live Parts

UL507 fig. 9,2 Gearticuleerde Sonde met de Sonde van de de Testvinger van het Webeinde voor Toegankelijkheid van Live Parts

Beschrijving in UL507-Clausule 9.1~9.3:

9 toegankelijkheid van Live Parts
9.1 algemeen
9.1.1 om het risico van onbedoeld contact te verminderen dat impliceert zal een risico van elektrische schok van niet geïsoleerde levende delen en film-met een laag bedekte draad, het openen in een bijlage van een toestel of in een motor aan 9.3.1 – 9.4.1 en Lijst 9.1 voldoen.
9.2 direct en onrechtstreeks-toegankelijke motor
9.2.1 een direct toegankelijke motor is een motor:
a) dat kan worden gecontacteerd zonder enig deel te verwijderen; of
B) dat wordt gevestigd toegankelijk om voor contact te zijn.
9.3 toepassing van sondes
9.3.1 de sondes in Lijst 9.1 van verwijzingen worden en in Figuur 9.2 worden geïllustreerd voorzien die zullen op om het even welke diepte worden toegepast die het openen toelaat en zullen vóór, tijdens, en na toevoeging worden geroteerd of worden gehengeld door het openen in om het even welke positie die noodzakelijk is proberen om een niet geïsoleerd levend deel of een film-met een laag bedekte draad te contacteren die. Indien nodig, zal de configuratie na toevoeging worden veranderd door het openen. De configuratie verwijst naar het plaatsen van de verbonden gedeelten sondes.

Norm: IEC62368 fig. V1, UL474-Fig. 5,1, UL507-Fig. 9,2 (PA100A), UL982-Fig. 7,1, UL1017-Fig. 2, van UL1062 Fig1.2, van UL1278Fig 8,3, UL1310-van Fig. 16,2, van UL6500 Fig14, van UL60065 Fig14 en UL60950-Fig. NAF.1.

Toepassing: Het wordt wijd gebruikt in de test van de bijlagebescherming van het elektromateriaal.

Teststeekproef: Gemakkelijk toegankelijke bijlage levende delen of mechanische gedeelten.

Eigenschap: Het nylon handvat + de sonde, worden het vervaardigd volgens het standaardcijfer.

Parameter:

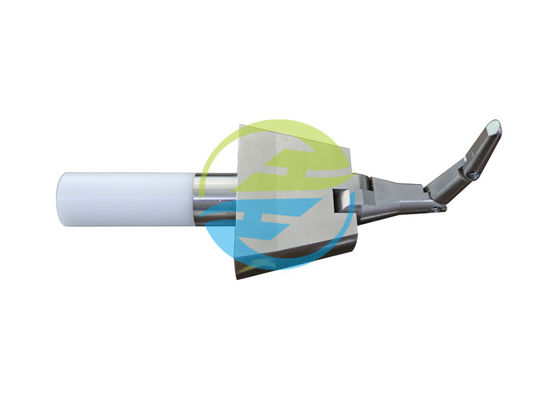

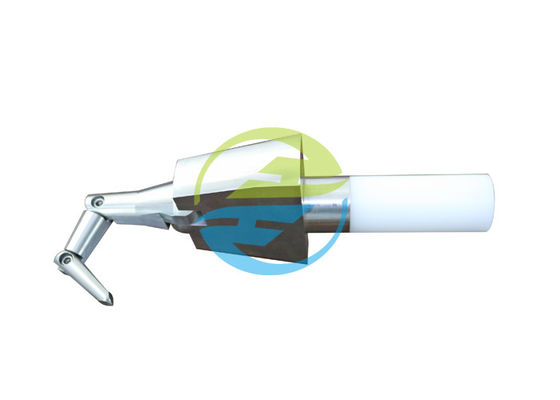

Beeld voor verwijzing:
