0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast
video
0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast
Productdetails:
Plaats van herkomst: CHINA
Merknaam: HongCe
Certificering: calibration certificate (cost additional)
Modelnummer: HJ0636C
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: Negotiatable
Verpakking Details: triplex
Levertijd: 40 dagen
Betalingscondities: T/T
Levering vermogen: 10 vastgesteld /month
Contact
Gedetailleerde productomschrijving
Productnaam: De Duurzaamheidsmeetapparaat van de ijskastdeur Voeding: 220V 50Hz
Norm: CEI 60335-2-24, CEI 62552 Toepassing: de test van de ijskastdeur
Aandrijvingswijze: Servomotoraandrijving Draaiende Open Dichte Deurhoek: 0-90°, kan worden vooraf ingesteld
De Openingsafstand van de ladedeur: 0100mm, kunnen worden vooraf ingesteld Garantie: 1 jaar
Hoog licht:

PLC de Duurzaamheidsmeetapparaat van de Ijskastdeur

,

360°/S de Duurzaamheidsmeetapparaat van de ijskastdeur

0-360°/s-PLC het intelligente geïntegreerde Meetapparaat van de de Deurduurzaamheid van de controleijskast


Testproject:
Clausule 22,112 van CEI 60335-2-24

Deuren en deksels van compartimenten in het materiaal van de toestellentest



22.11 2 zullen de deuren en de deksels van compartimenten in toestellen met een beschikbare ruimte van de binnenkant kunnen worden geopend.
De naleving wordt gecontroleerd door de volgende test.
Het lege toestel is losgemaakt, geplaatst en genivelleerd die van de levering op een horizontale steun overeenkomstig de instructies voor installatie, met bevers en rollen, worden aangepast georiënteerd of die, eventueel, worden geblokkeerd worden om het toestel zich te bewegen te verhinderen. De sloten, eventueel, op deuren of deksels worden verlaten geopend.
De deuren en de deksels zijn gesloten voor een periode van 15 min.
Een kracht wordt dan toegepast op een punt, gelijkwaardig aan een toegankelijk binnenpunt, van elk aangewezen deur of deksel van het toestel, bij het middelpunt van de rand het meest verst van de scharnieras in de richtingsloodlijn aan het vliegtuig van het deksel of de deur.
De kracht zal aan een tarief die worden toegepast 15 N/s niet overschrijden en het deksel of de deur zal openen alvorens de kracht 70 N. overschrijdt.


CEI 62552 clausule 11,2, clausule 11,3

Duurzaamheidstest voor deuren, deksels en laden



11.2 buitendeuren en deksels
11.2.1 Beproevingsomstandigheden/voorbereiding
De omgevingstemperatuur zal tussen +16 °C en +32 °C. zijn.
Het koelende toestel zal worden uitgeschakeld.
De deur opschort zal overeenkomstig 13.3.2.8 of Clausule 12 worden geladen, op passende wijze.
11.2.2 Openingsopeenvolging (zie Figuur 4)
De beweging van de deur zal die vanuit een invalshoek van 0° aan een hoek van het openen tussen 5° en 15° worden gecontroleerd, door een vrij verkeer van de deur wordt gevolgd, de gecontroleerde beweging die ongeveer sinusoïdaal zijn. Het openen van de deur zal in het eerste kwartaal van de periode van de cyclus plaatsvinden.
11.2.3 het Sluiten opeenvolging (zie Figuur 4)
De beweging van de deur zal vanuit de invalshoek worden gecontroleerd van openen van 45° aan een hoek tussen 40° en 35°, gevolgd door het vrije verkeer van de deur en zijn het sluiten zoals in normaal gebruik.
Het aantal cycli per minuut zal 10 tot 25 zijn.
– Voor compartimenten met een interne temperatuur T W − 6 °C, buitendeuren en deksels 100 000 openend en het sluiten verrichtingen zonder verslechtering zal weerstaan die aan de luchtstrakheid van de deur of het deksel schadelijk zou kunnen zijn.
– Voor compartimenten met interne temperatuur T zal u − 6 °C, buitendeuren en deksels 30 000 openend en het sluiten verrichtingen zonder verslechtering weerstaan die aan de luchtdichtheid van de deur of het deksel schadelijk zou kunnen zijn.
De naleving zal na de procedure worden gecontroleerd gebruikend de test volgens Clausule 9.

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast 0

11.3 externe laden
11.3.1 Beproevingsomstandigheden/voorbereiding
De omgevingstemperatuur zal tussen +16 °C en +32 °C. zijn.
Het koelende toestel zal worden uitgeschakeld.
Alle manden, planken en containers zullen overeenkomstig Clausule 12 worden geladen.
11.3.2 Openingsopeenvolging (zie Figuur 5)
De laden zullen aan binnen 15 mm aan 20 mm van hun volledig open positie worden teruggetrokken.
11.3.3 het Sluiten opeenvolging (zie Figuur 5)
De laden zullen zoals in normaal gebruik van binnen 15 mm aan 20 mm van hun volledig open positie worden gesloten.

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast 1

Het aantal cycli per minuut zal tussen 5 en 10 zijn.
– Voor compartimenten met een interne temperatuur T W − 6 °C,
1) de enige laden zullen 100 000, weerstaan en
2) de veelvoudige laden elk zullen 50 000 weerstaan,
het openen en het sluiten verrichtingen zonder verslechtering die aan de luchtdichtheid schadelijk zou kunnen zijn van lade het verzegelen.
– Voor compartimenten met intern temperatuurt u − 6 °C, zal elke lade 30 000 openend en het sluiten verrichtingen zonder verslechtering weerstaan die aan de luchtdichtheid schadelijk zou kunnen zijn van lade het verzegelen.
De naleving zal na de procedure worden gecontroleerd gebruikend de test volgens Clausule 9.


Technische parameters:

Van het van de van het van het specimenwaaier, Gebruik, Principe, Structuur en Gebruik Milieu
Steekproeven en Beperkingen Koelende Toestellen (Ijskast)
Testdoeleinden Het wordt gebruikt voor het duurzaamheidsleven het testen van koppelingen of gidsen voor ijskastdeuren of laden om de betrouwbaarheid van koppelingen te verifiëren; ook gebruikt om andere tests voor herhaalde deur bij te staan die en het sluiten verrichtingen, zoals het ontdooien openen test en de test van het koelmiddelenlek
Testprincipe De motor drijft de manipulator, die de deur drijven of behandelt gezogen door de Vacuümuitloper om bij een bepaalde snelheid te vergelden, om de betrouwbaarheid van met elkaar verbindend apparaat te verifiëren.
Structuur

Het materiaal is verdeeld in een elektrocontrolekabinet (met inbegrip van de regelgever van het ladingsvoltage), een kader en een robotwapen.
Grootte: 1500×1300×2200 (mm) W×D×H
Gewicht: 140kg

Verrichtingsmilieu

Voeding: AC220V±10%/50-60Hz, macht: 6KW
Luchtbron: 0.5-0.7MPa samengeperste lucht
Plaats van Gebruik: Luchtdruk 80 ~ 106kpa; Omgevingstemperatuur 5~40°C; relatieve vochtigheid (20~80) %RH; Geen het hevige schudden, trilling, geen elektromagnetische interferentie, geen stof, geen explosief en corrosief gas, goede hittedissipatie

Prestaties
Testpost

De draaiende Positie van de Deuractie
De post van de ladeactie

Elektrocontrolemethode PLC intelligente geïntegreerde controle, de interfaceverrichting van de 7 duim mens-machine aanraking
Aandrijvingswijze Servomotoraandrijving
Steekproef het Vastklemmen Methode Vacuümuitloper
Open/Dichte Deursnelheid

Draaiende Deuractie: 0-360°/s (1.5m/s), kan worden vooraf ingesteld
Ladeactie: 0-100mm/s, kan worden vooraf ingesteld

Draaiende Open Dichte Deurhoek 0-90°, kan worden vooraf ingesteld
De Openingsafstand van de ladedeur 0100mm, kunnen worden vooraf ingesteld
Testtijden 0-999999 keer, kan worden vooraf ingesteld
Ladingsvoltage regelbaar 0-250V,
Testpunt en het Bewerken Proces

1. Van het de koppelingsapparaat van de ijskastdeur de duurzaamheidstest

Proces: De vacuüm automatische uitloper zuigt de deur- Open de deur voor een vooraf ingestelde hoek bij een vooraf ingestelde snelheid (45°)- sluit de deur bij vooraf ingestelde snelheid- Open en sluit herhaaldelijk de deur tot bereikt de testtijden

2. De test van de de deurduurzaamheid van de ijskastlade
Proces: De vacuüm automatische uitloper zuigt de deur- Open de lade voor de vooraf ingestelde afstand bij een vooraf ingestelde snelheid (1525mm)-Sluit laden bij vooraf ingestelde snelheid-Open en sluit herhaaldelijk de lade tot bereikt de testtijden

Het Apparaat van de veiligheidsbescherming
Macht Lekkagebescherming, overbelasting en kortsluitingbescherming
Motor Overbelasting, kortsluitingbescherming



Beeldmening:

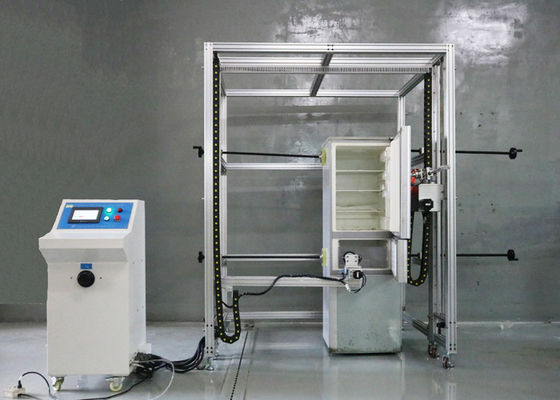

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast 2

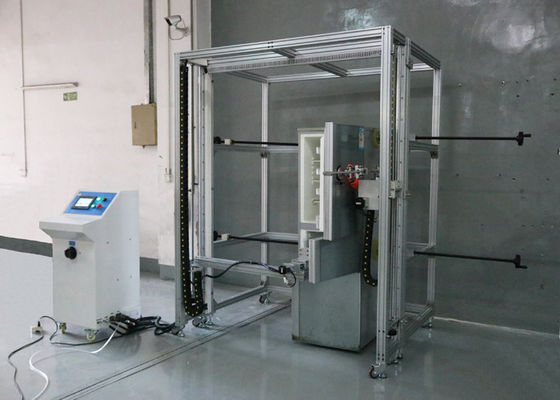

0-360°/S PLC het Intelligente Geïntegreerde Meetapparaat van de de Deurduurzaamheid van de Controleijskast 3
