Iec60335-1 figuur 8 Enige Postapparaten voor PLC van de de Verbuigingstest van het Huistoestel Controle

Iec60335-1 figuur 8 Enige Postapparaten voor PLC van de de Verbuigingstest van het Huistoestel Controle

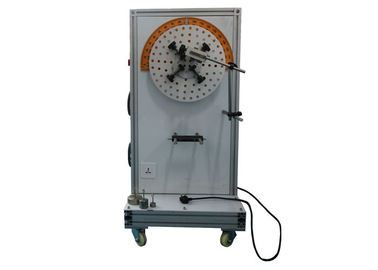

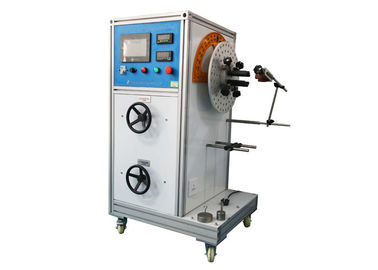

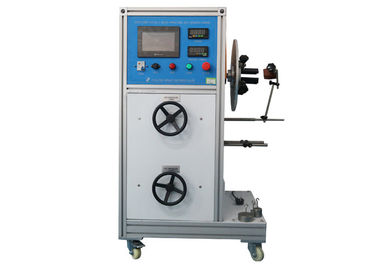

IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control
IEC60335-1 Figure 8 Single Station Apparatus For Home Appliance Flexing Test PLC Control

Productdetails:

Plaats van herkomst: CHINA
Merknaam: HongCe
Certificering: Calibration Certificate (Cost Additional)
Modelnummer: HJ0608C

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 reeks
Prijs: Negotiatable
Verpakking Details: triplex
Levertijd: 30 dagen
Betalingscondities: T/T
Levering vermogen: 10 vastgesteld /month
Contact
Gedetailleerde productomschrijving
model: HJ0608C Verbuigingshoek: 0-360°. Kan worden vooraf ingesteld
Verbuigingssnelheid: 0~60 t/min, kunnen worden vooraf ingesteld Controle: PLC programmeerbare controle
Aandrijving: servomotor Verrichting: Touch screen intelligente verrichting
Voeding: 230V 50Hz Garantie: 1 jaar
Hoog licht:

electrical appliance tester

,

portable appliance testing equipment

Iec60335-1 figuur 8 Enige Postapparaten voor PLC van de de Verbuigingstest van het Huistoestel Controle



Norm:

Het Huishouden van CEI 60335-1 en gelijkaardige elektrische apparaten – Veiligheid – Deel 1: Algemene vereistenclausule 23,3, clausule 25,14 en figuur 8, het Huishouden van CEI 60335-2-23 en gelijkaardige elektrische apparaten - Veiligheid - Deel 2-23: Bijzondere eisen ten aanzien van toestellen voor huid of haarverzorgingclausule 11,101


Standaardbeschrijving:
Clausule 23,3 van CEI 60335-1:
De verschillende delen van een toestel dat zich met betrekking tot elkaar in normaal gebruik of tijdens gebruikersonderhoud kan bewegen zullen geen onbehoorlijke spanning aan elektroverbindingen en interne leiders veroorzaken, met inbegrip van die die het aanaarden continuïteit verstrekken. De flexibele metaalbuizen zullen geen schade aan de isolatie van de leiders bevat binnen hen veroorzaken. De open-rollentes zullen niet gebruikt worden om de bedrading te beschermen. Als de gerolde lente, de draaien waarvan elkaar raken, met deze bedoeling wordt gebruikt, zal er een adequate isolerende voering naast de isolatie van de leiders zijn.

De naleving wordt gecontroleerd door inspectie en door de volgende test.

Als de verbuiging in normaal gebruik voorkomt, wordt het toestel geplaatst in de normale positie van gebruik en bij nominale spanning geleverd en onder normale bedrijfsvoering geopereerd.

Het beweegbare deel wordt bewogen achteruit en forwards, zodat de leider door de grootste hoek toegestaan door de bouw gebogen is, het tarief van verbuiging die 30 per minuut zijn. Het aantal verbuigingen is
−10 000, voor leiders tijdens normaal gebruik worden gebogen dat;
−100, voor leiders tijdens gebruikersonderhoud dat worden gebogen.

Het toestel zal niet beschadigd worden zodanig dat de naleving van deze norm geschaad is en het zal voor verder gebruik geschikt zijn. In het bijzonder, zullen de bedrading en zijn verbindingen de elektrische sterktetest van 16,3 weerstaan, het testvoltage die tot 1 000 V worden verminderd en
toegepast tussen levende delen en toegankelijke metaal slechts delen. Bovendien zal niet meer dan 10% van de bundels van om het even welke leider van de interne bedrading tussen het belangrijkste deel van het toestel en het beweegbare deel worden gebroken. Nochtans, als de bedrading kringen levert die neen meer dan 15 W verbruiken, dan neen dan meer 30% van de bundels zal worden gebroken.


Clausule 25,14 van CEI 60335-1:
De toestellen van een leveringskoord en dat worden voorzien worden bewogen terwijl in verrichting zal worden geconstrueerd zodat het leveringskoord tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel dat ingaat.

De naleving wordt gecontroleerd door de volgende test die op een apparaat die een oscillerend lid zoals aangetoond in Figuur 8 hebben wordt uitgevoerd.

Het deel van het toestel dat de inham openend omvat wordt bevestigd aan het oscillerende lid zodat, wanneer het leveringskoord bij het midden van zijn reis is, de as van het koord waar het de de koordwacht of inham ingaat verticaal is en door de as van schommeling overgaat. De belangrijkste as van de sectie vlakke koorden zal met de as van schommeling parallel zijn.

Het koord wordt geladen zodat de toegepaste kracht is
– 10 N, voor koorden die een nominaal gebied hebben die in dwarsdoorsnede 0,75 mm ² overschrijden;
– 5 N, voor andere koorden.

Afstand X, zoals aangetoond in Figuur 8, tussen de as van schommeling en het punt waar het koord of de koordwacht het toestel ingaan wordt, aangepast zodat wanneer de oscillerende lidbewegingen over zijn volledig gamma, koord en de lading de minimum zijbeweging maken.

Het oscillerende lid wordt bewogen door een hoek van 90° (45° aan beide kanten van de verticaal), het aantal verbuigingen voor typez gehechtheid die 20 000 en voor andere gehechtheid 10 000 zijn. Het tarief van verbuiging is 60 per minuut.

Het koord en zijn bijbehorende delen worden gedraaid door een hoek van 90° na de helft van het aantal verbuigingen, tenzij een vlak koord wordt gepast.

Tijdens de test, worden de leiders geleverd bij nominale spanning en met de geschatte stroom van het toestel geladen. De stroom wordt niet overgegaan door de het aanaarden leider.

De test zal niet in resulteren
– een kortsluiting tussen de leiders, dusdanig dat de stroom tweemaal een waarde gelijk aan de geschatte stroom van het toestel overschrijdt;
– een breuk van meer dan 10% van de bundels van om het even welke leider;
– scheiding van de leider van zijn terminal;
– het losmaken van om het even welke koordwacht;
– schade aan het koord of de koordwacht dat naleving van deze norm konden schaden;
– gebroken de isolatie doordringen en bundels die toegankelijk worden.

Clausule 11,101 van CEI 60335-2-23:

De toestellen die een wartelverbinding opnemen worden geplaatst met hun belangrijke horizontale as, het leveringskoord die verticaal hangen. Een trekkrachtkracht van 1 N wordt toegepast op het leveringskoord.



Het toestel wordt geleverd bij nominale spanning, de stroom die 1,25 keer de geschatte stroom zijn.



Het toestel wordt geroteerd over zijn belangrijke as aan een tarief ongeveer 50 r/min, de richting van omwenteling die elke 20 revoluties worden omgekeerd. De test wordt uitgevoerd voor 1 500 revoluties.



De temperatuurstijging glijdende contacten zal geen 65 K. overschrijden.



Clausule 25,101 van CEI 60335-2-23:

De wartelverbindingen zullen voor normaal gebruik van het toestel adequaat zijn.



De naleving wordt gecontroleerd door de volgende test.



Het toestel wordt in de omstandigheden geopereerd in 11,101 worden, het aantal die revoluties tot 20 000 worden verhoogd gespecificeerd die.

Na deze test, zullen de wartelverbinding en het leveringskoord voor verder gebruik geschikt zijn. Leef delen niet zal geworden zijn toegankelijk en het toestel zal de elektrische sterktetest van 16,3 weerstaan.



Toepassing:
Het wordt gebruikt om te controleren dat het leveringskoord van de kleine huishoudapparaten (zoals Koffiepot/elektrisch ijzer) en lampen tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel ingaat.

Teststeekproef:
 Kleine huishoudapparaten, zoals koffiepot, elektrisch ijzer, broodrooster, luminaires en enz.

Parameters:

PuntnaamParameters
Verbuiging of wartelhoek0-360°. Kan worden vooraf ingesteld
Verbuiging of wartelsnelheid0~60 t/min, kunnen worden vooraf ingesteld
Testtijden0~999999 keer, kan worden vooraf ingesteld en worden getoond
Macht230V 50Hz
ControlePLC programmeerbare controle
AandrijvingServomotor
Verrichting7“ Touch screen intelligente verrichting
Max. outputmacht5KW
Outputvoltage0~250V
Max. outputstroom16A
Max. laadvermogen15kg
Testpost1 post
Specimeninrichting

Universele inrichtingen voor plattelandshuisjetoestellen, 1 reeks
Universele inrichtingen voor huid & haarverzorgingtoestellen, 1 reeks

Temperatuur het MetenHandbediende infrarode thermometer
Ladingsgewichten5N*1,10N*1
Normen

Iec60335-1 clausule 25,14. Figuur 8,
Iec60335-2-23 clausule 11,101 en 25,101


Guangzhou Hongce verstrekt een volledige reeks van testmateriaal voor huishoudapparaten (IEC60335), kunnen wij overeenkomstige oplossingen en materiaal voor diverse normen en klantenvereisten verstrekken, en materiaalverzoeken verstrekken voor laboratorium planning en bouw.
Gelieve te klikken het materiaal list.pdf van de verbindingsiec60335 reeks om de gehele reeksen van CEI te krijgen 60335 reeksen het testen materiaallijst.
