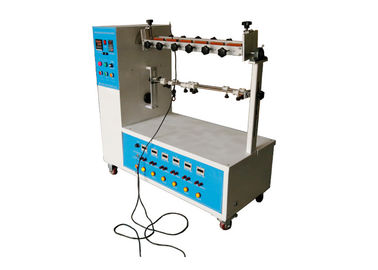

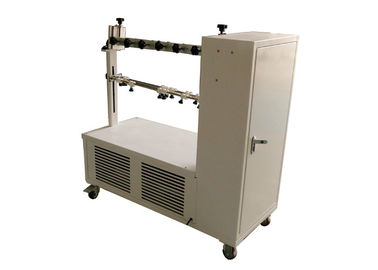

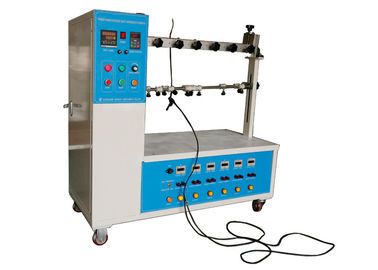

Figuur 21 Stopkoord 999999 de Apparaten van de Flexibiliteitstest

Figuur 21 Stopkoord 999999 de Apparaten van de Flexibiliteitstest

Figure 21 Plug Cord 999999 Flexibility Test Apparatus
Figure 21 Plug Cord 999999 Flexibility Test Apparatus

Productdetails:

Plaats van herkomst: CHINA
Merknaam: HongCe
Certificering: Calibration certificate(cost additional)
Modelnummer: HC9919

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 reeks
Prijs: Negotiation
Verpakking Details: triplex
Levertijd: 30 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 10 reeksen per Maand
Contact
Gedetailleerde productomschrijving
Testposten: 6 posten verbuigingstijden: 1-999999 (regelbaar).
Verbuigingstarief: 10~60 (regelbare) t/min Gewichten: 10N/20N*6
Hoog licht:

electric socket tester

,

socket tester

Figuur 21 van CEI 60884-1 de Apparaten van de de Flexibiliteitstest van het Stopkoord met 6 Postbesturingselement opdrachtknop



Norm:

Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 23,4, figuur 21



Standaardbeschrijving:

De niet Rewirable stoppen en de niet rewirable draagbare contactdoos-afzet zullen worden ontworpen zodanig dat de flexibele kabel tegen het bovenmatige buigen beschermd is waar het de toebehoren ingaat.



Met deze bedoeling verstrekte de wachten zijn=zullen= van het isoleren van materiaal en zullen wordt bevestigd op een betrouwbare manier.



De naleving wordt door inspectie en door een verbuigingstest gecontroleerd met behulp van een apparaat zoals aangetoond in figuur 21 wordt gemaakt die.



De test wordt gemaakt op nieuwe specimens.

Het specimen wordt bevestigd aan het oscillerende lid van de apparaten zodat, wanneer het bij het midden van zijn reis is, de as van de flexibele kabel, waar het het specimen ingaat, verticaal is en door de as van schommeling overgaat.



De specimens met vlakke koorden worden opgezet zodat de belangrijkste as van de sectie met de as van schommeling parallel is.



De toebehoren zullen in de testapparaten op de volgende manier worden bevestigd:

– stoppen: door de spelden;

– draagbare contactdoos-afzet: bij een afstand van 4 mm aan 5 mm in de richting van de flexibele kabel, van het overeenkomstengezicht; een teststop die de maximumafmetingen heeft zal in de draagbare contactdoos-afzet tijdens de test worden opgenomen.



De toebehoren, door variatie van de afstand tussen het bevestigende deel van het oscillerende lid en de as van schommeling, worden geplaatst zodat de flexibele kabel de minimum zijbeweging maakt wanneer het oscillerende lid van de testapparaten over zijn volledige reis wordt bewogen.



De flexibele kabel wordt geladen met een massa dusdanig dat de toegepaste kracht is

– 20 N voor toebehoren met flexibele kabels die een nominaal gebied hebben dat in dwarsdoorsnede 0,75 mm 2 overschrijdt;

– 10 N voor andere toebehoren.



Een huidige gelijke aan de geschatte stroom van de bijkomende of volgende stroom, welke lager is, wordt overgegaan door de leiders:

– 16 A voor toebehoren met flexibele kabels die een nominaal gebied in dwarsdoorsnede groter hebben dan 0,75 mm2;

– 10 A voor toebehoren met flexibele kabels die een nominaal gebied in dwarsdoorsnede van 0,75 mm2 hebben;

– 2,5 A voor toebehoren met flexibele kabels die een nominaal gebied in dwarsdoorsnede minder dan 0,75 mm2 hebben.



Het voltage tussen de leiders is gelijk aan de nominale spanning van het specimen.



Het oscillerende lid wordt bewogen door een hoek van 90° (45° aan beide kanten van de verticaal), het aantal verbuigingen die 10 000 en het tarief om 60/min. te buigen zijn.



De specimens met cirkelsectie flexibele kabels worden gedraaid door 90° in het oscillerende lid na 5 000 verbuigingen; de specimens met vlakke flexibele kabels worden slechts in een richtingsloodlijn aan het vliegtuig gebogen dat de assen van de leiders bevat.



Tijdens de verbuigingstest, zal er zijn

– geen onderbreking van de stroom,

– geen kortsluiting tussen leiders.



Na de test, zal de wacht, eventueel, niet van het lichaam gescheiden hebben en de isolatie van de flexibele kabel zal geen teken van schuring of slijtage tonen; de gebroken bundels van de leiders zullen toegankelijk niet de isolatie doordrongen hebben om te worden.



Toepassing:

Dit apparaat wordt gebruikt voor test de verbuigingseigenschappen van niet rewirable stoppen (terminals) en de niet rewirable draagbare contactdoos-afzet, controleert de moeheidssterkte van de machtskabel en het jasje.



Teststeekproef:

Niet Rewirable stoppen en niet rewirable draagbare contactdoos-afzet



Eigenschap:

De snelheid die motor vermindert controleert de onstabiele glijdend blokstructuur om de vergeldende motie te doen, worden de linker en juiste verbuigingshoeken aangepast door handschaal, en het touche screenmodel van de hoek kan het automatische aanpassing worden aangepast.

Het meetapparaat zal automatische sluiting wanneer voltooide testtijden vooraf instellen.



Parameters:

Voeding AC220V, 60Hz
Aantallen Testposten 6, met 6 reeksen klemmen
Aantallen verbuigingstijden 1-999999 (regelbaar). Met 6 onafhankelijke tellers die aan elke post beantwoorden, en er is een algemene teller
Tarief van Verbuiging 10~60 (regelbare) t/min
Verbuigingshoeken Wartelhoek aan beide kanten voor 45°, 60°, 90°
Steekproef verbindende draden 6 PCs
Gewichten 10N/20N*6 (het gewicht van UL113g en 284g)
Brekende aanwijzing Indicatorvertoning
Afmetingen L*W*H=870mm *610mm* 820mm



Mechanische theorie

Het onstabiele blok op de verminderingsversnellingsbak wordt gedreven door de elektrische motor om de het vergelden actie te doen.

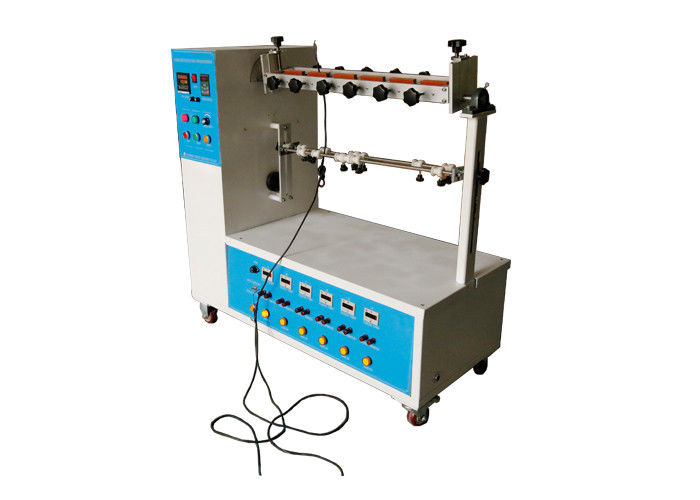

Figuur 21 Stopkoord 999999 de Apparaten van de Flexibiliteitstest 0
