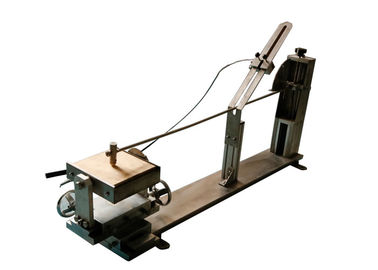

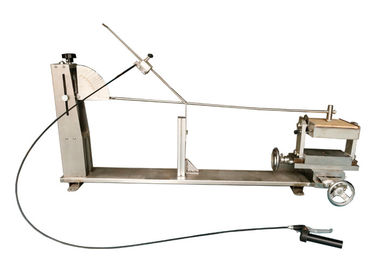

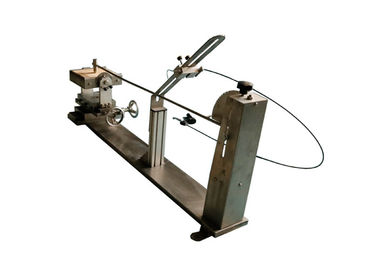

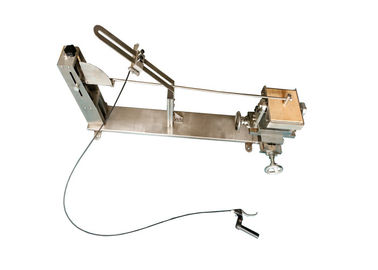

9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine

9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine

  • 9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine
  • 9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine
  • 9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine
  • 9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine
9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine
Productdetails:
Plaats van herkomst: CHINA
Merknaam: HongCe
Certificering: calibration certificate
Modelnummer: HC9921
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 reeks
Prijs: Negotiatable
Verpakking Details: triplex
Levertijd: 25 dagen
Betalingscondities: T/T
Levering vermogen: 10 vastgesteld /month
Contact
Gedetailleerde productomschrijving
Slingerlengte: 1000mm Opvallend element: 200g
Het opzetten - steun: 10±1 kg Slingerdiameter: 9mm
Hoog licht:

het materiaal van de effecttest

,

slingereffect het testen machine

Effect het Testen van de de Slingerhamer van de Machine Lage Energie de Testapparaten 9mm Handversie 1000mm van de Staalbuis Slinger



Norm:

Iec60068-2-75 het Milieu testen – Deel 2: Tests – Test Eh: Clausule 5 Test Eha van hamertests: Slingerhamer; Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 24,1, figuur 22-26



Standaardbeschrijving:

Het testapparaat bestaat fundamenteel uit een slinger die op zijn hoger eind roteren zodat in een vertikaal vlak worden gehouden. De as van de spil bedraagt 1 000 mm boven het metende punt. De slinger is samengesteld uit een nominaal stijf wapen en uit een opvallend element die aan de vereisten van lijst 1 voldoen.

Voor testen zwaar, omvangrijk of moeilijk om specimens te behandelen, kan een draagbare slinger worden gebruikt. Het zal aan de bovengenoemde beschrijving voldoen maar zijn spil kan direct op het specimen of op een beweegbare structuur worden bevestigd. In dit geval, zal men ervoor zorgen dat, vóór de tests, de as van de slinger horizontaal is, dat zijn bevestigen voldoende stijf is, en dat het effectpunt in het vertikale vlak is die door de as overgaan.

In alle gevallen, wanneer de slinger wordt vrijgegeven, zal het worden toegestaan om slechts onder de invloed van gravitatiekracht te vallen.



Testapparaten voor severities die 1 J niet overschrijden

Het opvallende element bestaat uit een staallichaam met een polyamidetussenvoegsel die een halfrond gezicht hebben. Zijn gecombineerde massa is 200 g (1 50 g) ± 1 g zodat de gelijkwaardige massa aan Lijst 1 voldoet. De bijlage D geeft een voorbeeld van een testapparaat.



De figuur D.1 toont een voorbeeld van een de testapparaat van de slingerhamer voor energieën die 1 J. niet overschrijden. Het opvallende element voldoet aan 5.2.2 en Figuur D.2. Het wapen is een staalbuis met een uitwendige diameter van 9 (nominale) mm, en een muurdikte van 0,5 (nominale) mm.

De specimens worden opgezet op een blad van triplex het dikke en 1 75 mm-vierkant van 8 mm, bij voorkeur volgens ISO 1 098, beveiligd bij zijn hoogste en onderste randen aan een stijve steun, die deel van de het opzetten inrichting uitmaakt, zoals die als voorbeeld in Figuur D.3 worden getoond. De het opzetten inrichting heeft een massa van 1 0 kg ± 1 kg en op een stijf kader door middel van spillen gehad. Het kader zelf wordt bevestigd aan een stevige muur.

Het ontwerp van de steun is dusdanig dat

a) het specimen kan worden geplaatst zodat het punt van effect in het vertikale vlak door de as van de slingerspil ligt,

b) het specimen kan horizontaal worden bewogen en over een asloodlijn aan de oppervlakte van het triplex worden gedraaid,

c) het triplex kan over een verticale as worden gedraaid.

De specimens worden opgezet op het triplex zoals in de normale dienst. Waar het niet mogelijk is om het specimen op het triplex direct op te zetten, zou een geschikte adapter door de relevante specificatie moeten worden voorgeschreven. Een voorbeeld van een adapter voor flush-type schakelaars wordt getoond in Figuur D.4, en een voorbeeld van een adapter voor lamphouders wordt getoond in Figuur D.5.





Toepassing:

Dit apparaat is geschikt voor mechanische sterktetest aan stoppen en contactdoos-afzet, oppervlaktetype het opzetten dozen, schroefklieren, klierdekking, schakelaar en andere elektrotoebehoren voor huishouden en gelijkaardige doeleinden.



Teststeekproef:

Stoppen en contactdoos-afzet, oppervlaktetype het opzetten dozen, schroefklieren, klierdekking, schakelaar en andere elektrotoebehoren.



Eigenschap:

De steun - de steun kan op en neer, het verlaten worden bewogen en juiste bewegen zich, en de effecthoek kan worden aangepast. Het apparaat is een laag het effectapparaat van de energieslinger voor 2J en hieronder.



Parameters:

1. Slinger: Lengte: 1000mm; uitwendige diameter: 9mm; de muurdikte van de staalpijp: 0.5mm; materiaal: staal; gewicht: 100±1g

2. Het opzetten - steun: gewicht: 10±1 kg; het wordt geplaatst en de Horizontale richting en de verticale richting kunnen worden aangepast. De gehele steun kan geroteerde 90°through zijn de omwentelingsas.

3. Opvallend element: 150g, gelijkwaardige massa 200g. (het opvallende element van 200g voor optie).

4. Hoogte van dalingslijst



Energy/J 0,14 0,2 (0,3) 0,35 (0,4) 0,5 0,7 1 2 5 10 20 50
Gelijkwaardige massa /kg 0,25 (0,2) 0,25 (0,2) 0,25 (0,2) (0,2) 0,25 0,25 0 .25 0,5 1.7 5 5 10
Dalingshoogte ±1%mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500

Nota's:

  1. Zie nota in CEI 60068-2-75 3.2.2
  2. In dit deel, wordt de energie (j) berekend nemend de standaarddieversnelling toe te schrijven aan de ernst van de aarde (g), tot het meest dichtbijgelegen gehele getal rond wordt gemaakt, dat 10m/s ² is.

9mm Handversie 1000mm van de Staalbuis Effect het Testen Machine 09mm Handversie 1000mm van de Staalbuis Effect het Testen Machine 19mm Handversie 1000mm van de Staalbuis Effect het Testen Machine 29mm Handversie 1000mm van de Staalbuis Effect het Testen Machine 39mm Handversie 1000mm van de Staalbuis Effect het Testen Machine 4
