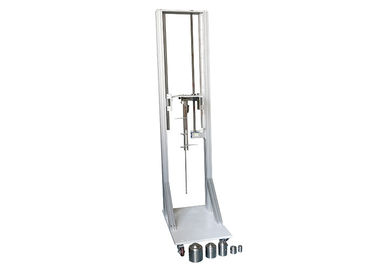

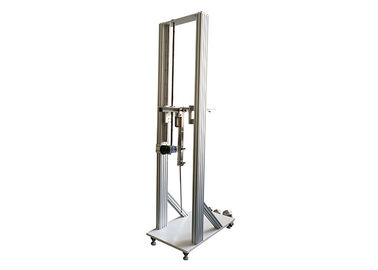

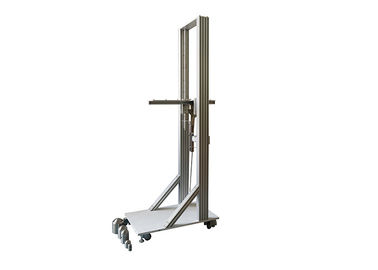

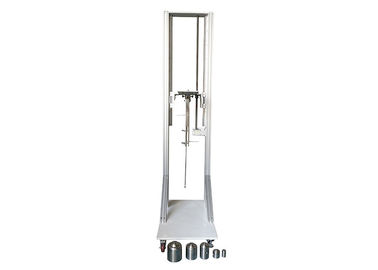

De Hamer50j Effect van de hoge Energieslinger het Testen Materiaal

De Hamer50j Effect van de hoge Energieslinger het Testen Materiaal

High Energy Pendulum Hammer 50J  Impact Testing Equipment
High Energy Pendulum Hammer 50J  Impact Testing Equipment

Productdetails:

Plaats van herkomst: CHINA
Merknaam: HongCe
Certificering: calibration certificate
Modelnummer: HC9921A

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 reeks
Prijs: Negotiatable
Verpakking Details: triplex
Levertijd: 25 dagen
Betalingscondities: T/T
Levering vermogen: 10 vastgesteld /month
Contact
Gedetailleerde productomschrijving
Materiaal: Roestvrij staal Effectelement: 2,5,10,20,50J facultatief
Dalingshoogte: 2001200mm Slingerhoek: 0-90 regelbare °
Productnaam: De Testapparaten van de slingerhamer Garantie: 1 jaar
Norm: IEC60068-2-75, IEC62262 Gebruik: effect het testen machine
Hoog licht:

impact test equipment

,

pendulum impact testing machine

Van de de Hoge Energieslinger van de effect Testende Machine van de de Hamertest van het de Apparatenroestvrije staal het Effectelementen



Norm:

Iec60068-2-75 het Milieu testen – Deel 2: Tests – Test Eh: Clausule 5 Test Eha van hamertests: Slingerhamer, IEC62262-Graden van bescherming door bijlagen voor elektromateriaal tegen externe mechanische effecten (IK-code die) worden geboden



Standaardbeschrijving:

Het testapparaat bestaat fundamenteel uit een slinger die op zijn hoger eind roteren zodat in een vertikaal vlak worden gehouden. De as van de spil bedraagt 1 000 mm boven het metende punt. De slinger is samengesteld uit een nominaal stijf wapen en uit een opvallend element die aan de vereisten van lijst 1 voldoen.

Voor testen zwaar, omvangrijk of moeilijk om specimens te behandelen, kan een draagbare slinger worden gebruikt. Het zal aan de bovengenoemde beschrijving voldoen maar zijn spil kan direct op het specimen of op een beweegbare structuur worden bevestigd. In dit geval, zal men ervoor zorgen dat, vóór de tests, de as van de slinger horizontaal is, dat zijn bevestigen voldoende stijf is, en dat het effectpunt in het vertikale vlak is die door de as overgaan.

In alle gevallen, wanneer de slinger wordt vrijgegeven, zal het worden toegestaan om slechts onder de invloed van gravitatiekracht te vallen.



Toepassing:

Het is van toepassing om de mechanische graad van de botsingssterkte te testen wanneer elektromateriaalshells externe voorwerpen in botsing komen.



Teststeekproef:

Shell van stroom metend kabinet, het schakelbord van de hulpkantoorkabel en kabelkabeldoos en gelijkaardig materiaal.



Eigenschap:

Het kader van dit apparaat wordt gelast door roestvrij staal, is de structuur compact en duurzaam. De het opzetten steunen kunnen op en neer worden aangepast, en de effecthoek is regelbare 0-90 °, is het gehele testapparaat gemakkelijk om worden in werking gesteld. Het apparaat is een het effectapparaat van de hoge energieslinger voor 2J en hierboven.



Parameters:

De hoek van de slingerstaaf 0-90 regelbare °, schaalvertoning
De lengte van de slingerstaaf

1000mm.

φ9 wordt gebruikt voor 1J en 2J, φ15.9 wordt gebruikt voor 5J, 10J, 20J en 50J

Effectelementen 2J, 5J, 10J, 20J, 50J
Effecthoogte regelbare 200mm~1200mm




Effectenergie, de gelijkwaardige massa en lijst van de dalingshoogte:

Energy/J 2 5 10 20 50
Gelijkwaardige massa kg (±2%) 0,5 1.7 5 5 10
Hoogte van daling mm±1% 400 300 200 400 500




Relatie tussen IK-code en de lijst van de effectenergie:

IK code IK00 IK01 IK02 IK03 IK04 IK05 IK06 IK07 IK08 IK09 IK10
Effect energy/J * 0,14 0,2 0,35 0,5 0,7 1 2 5 10 20





Mechanische Principes:

Dit apparaat wordt ontworpen en volgens CEI 60068-2-75 vervaardigd, wordt het vooreind van de slingerstaaf verbonden met het slaan van elementen, aanpast de slingerstaaf aan een bepaalde hoogte en vrijgeeft het, dan bepaalt de schommeling van de slingerstaaf vrij om de oppervlakte van de teststeekproef binnen te beïnvloeden gebied. De verschillende gelijkwaardige massa opvallende elementen beantwoorden aan verschillende effectenergieën, en is op verschillende de sterktetest van de elektromateriaalbijlage van toepassing.



De Hamer50j Effect van de hoge Energieslinger het Testen Materiaal 0De Hamer50j Effect van de hoge Energieslinger het Testen Materiaal 1
