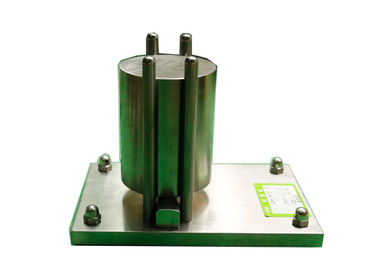

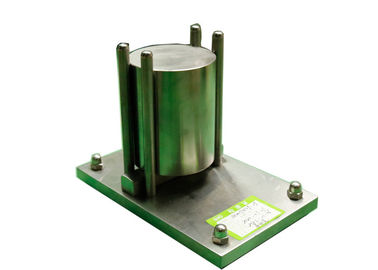

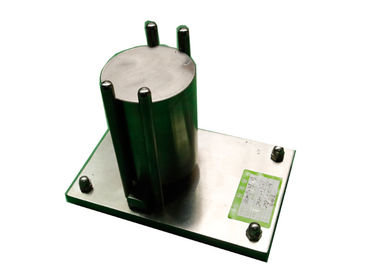

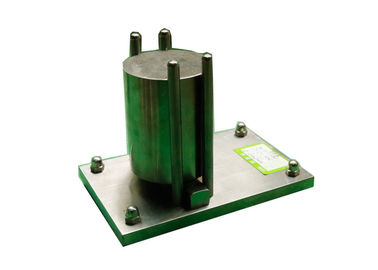

Het Labotestmateriaal van de Hittebestendigheidscompressie met iec60884-1 Figuur 38

Het Labotestmateriaal van de Hittebestendigheidscompressie met iec60884-1 Figuur 38

Norm:

Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 24,19 en figuur 38

Standaardbeschrijving:

De sluiers van draagbare contactdoos-afzet worden onderworpen aan een compressietest bij een omgevingstemperatuur van (25 ± 5) °C in een apparaat gelijkend op dat getoond in Figuur 38.

Het apparaat bestaat uit twee staalkaken, die een cilindrisch gezicht van 25 mm-straal, een breedte van 15 mm en een lengte van 50 mm hebben. De lengte van 50 mm kan, afhankelijk van de grootte van de te testen toebehoren worden verhoogd.

De hoeken worden rond gemaakt met een straal van 2,5 mm.

De specimens worden vastgeklemd zodanig dat het voorgezicht van de kaken met het voorgezicht van de sluier samenvalt.

De kracht door de kaken is (20 ± 2) wordt toegepast N. dat.

Na 1 min, en terwijl de sluiers nog onder druk zijn, de afmetingen het aangewezen normblad zal naleven.

De test wordt herhaald met specimen geroteerde 90°.

Toepassing:

Het wordt gebruikt om de druk-bestand eigenschappen van de de elektrotoebehoren en het opzetten doos in de omstandigheid te testen van wordt verwarmd. Dit het testen materiaal zou in gebruik met de het verwarmen doos moeten worden gezet.

Eigenschap:

Dit apparaat bestaat uit twee staalkaken, die een cilindrisch gezicht van 25 mm-straal, een breedte van 15 mm en een lengte van 50 mm hebben. De lengte van 50 mm kan, afhankelijk van de grootte van de te testen toebehoren worden verhoogd. De hoeken worden rond gemaakt met een straal van 2,5 mm. Het specimen wordt vastgeklemd tussen de kaken zodanig dat deze tegen het in het gebied waar het in normaal gebruik wordt gegrepen drukken, de as die van de kaken zo bijna mogelijk met het centrum van dit gebied samenvallen. De kracht door de kaken wordt toegepast is 20 N. dat. De test komt in een verwarmend kabinet voor bij een temperatuur van °C. (van 80±2).

Parameters:

1. Gewicht: 20N (met inbegrip van de bewegende dringende platen)

2. Dringende plaatgrootte: lengte: 50mm, breedte: 15mm, cilindrisch gezicht: de straal is 25mm, worden de hoeken rond gemaakt met een straal van 2,5 mm.

3. De binnenkant van de gidsenafstand: 50mm×15.4mm

4. Materiaal: roestvrij staal 304

Testmethode:

1. Vóór indien eerste gebruik, gebruiker huisvriend met de relevante normen voor efficiënter en juist gebruikend de testapparaten en voltooiend de test.

2. Volgens de standaardeisen ten aanzien van steekproefvoorbehandeling v3o3or gebruik.

3. De dringende (kleine) plaat wordt geplaatst tussen de gidsen (smalle kant), is het cilindrische gezicht stijgend, wordt het specimen geplaatst horizontaal op de dringende plaat, dan plateert de plaats het drukken (groot) op het specimen en het cilindrische gezicht is benedenwaarts, hecht definitief belang aan de dringende (grote) plaat, is de testtijd 1 uur.

Aandacht:

Het specimen wordt vastgeklemd tussen de dringende platen zodanig dat deze tegen het op dit gebied waar het in normaal gebruik wordt gegrepen drukken, de as die van de platen zo bijna mogelijk met het centrum van dit gebied samenvallen.
