Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Gewichten: | 0,3, 0,4, 0,7, 0,9, 1.4kg | Testhoogte: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter van metalen kapgat: | 6.5, 9.5, 13, 14.5mm | testtijden: | 0~9999 |
| Diameter van winding: | 75mm | Testtarief: | 10±2 t/min |
| Hoog licht: | elektrisch contactdoosmeetapparaat,elektrostopmeetapparaat |
||

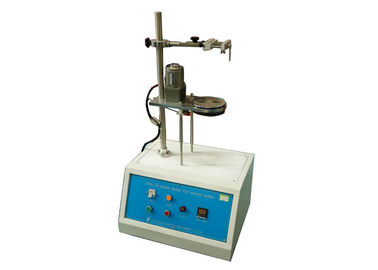

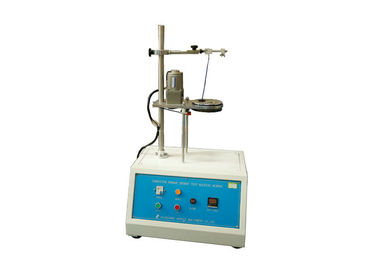

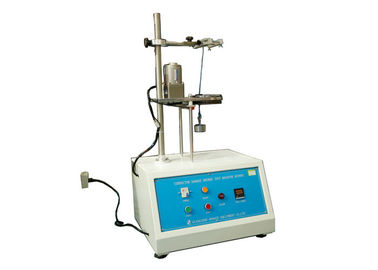

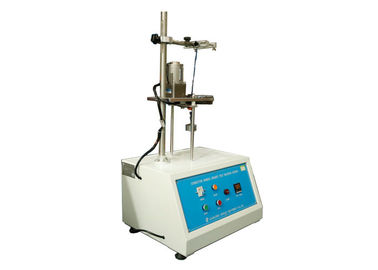

10±2 t/min-Figuur 11 van het Testtarief IEC60884 het Testen Apparaat om Schade aan Leiders Te controleren kiest Werkende Post uit
Norm:
Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 12.2.2, 12.3.10 en figuur 11
Toepassing:
Het is gebruik om te controleren of de terminals met schroef en de screwless terminals beren de mechanismekracht onder normale bedrijfsvoering kunnen. Gebruik hoofdzakelijk om te beoordelen of het ontwerp en de structuur van schroef het vastklemmen terminals aan het vereiste van klem de leiders zonder bovenmatige schade voldoen.
Teststeekproef:
Schroefterminals en screwless terminals
Parameters:
| Model | HC9903 |
| Testtarief | 10±2 t/min |
| Diameter van winding | 75mm |
| Testtijden | 0~9999 |
| Gewichten | 0,3, 0,4, 0,7, 0,9, 1.4kg |
| Testhoogte | 260, 280, 300, 320mm |
| Diameter van metalen kapgat | 6.5, 9.5, 13, 14.5mm |
| Normen | IEC60884-1, IEC60669-1 |
Normale Test
1. Schaalaanpassing: Open de vaste noot van de schaalpositie, pas de inrichting aan de vereiste hoogte aan de test en bevestig het.
2. Centrumaanpassing: gebruik de draadhamer om het centrum van de draaischijf te vinden. Hier moeten wij aan de vorm van de steekproef beantwoorden, zodat de leading-out terminal van de steekproef groepering is.
3. Steekproefinstallatie.
3.1. De verbindingsterminals worden aangesloten aan de overeenkomstige draden, en klem en bevestigen de inrichtingen na het installeren.
3.2. De draad is door aan de overeenkomstige ring en installeert het overeenkomstige tegengewicht.
3.3. Vergelijkingslijst van het gewicht, de hoogte en de ring zoals hieronder:
| Nominaal gebied in dwarsdoorsnede van leider (mm ²) | Diameter van ringsgat (mm) | Hoogte (mm) | Massa voor leider (kg) |
| 0,5 | 6.5 | 260 | 0,3 |
| 0,75 | 6.5 | 260 | 0,4 |
| 1.0 | 6.5 | 260 | 0,4 |
| 1.5 | 6.5 | 260 | 0,4 |
| 2.5 | 9.5 | 280 | 0,7 |
| 4.0 | 9.5 | 280 | 0,9 |
| 6.0 | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
|
|||
4. Normale teststappen:
4.1. Vooraf ingestelde 【Testtijd】 volgens standaardvereisten, pers 4.2. De knoop van het pers【Begin】, het in werking te stellen apparatenbegin, de draaischijf roteert aan een tarief van 10r/min., na het bereiken aan de 【Testtijd】, het test automatische einde en met correcte herinnering. 4.3. Druk de Gele het terugstellenknoop om de stemherinnering te verwijderen. Nadat de test wordt voltooid, zou de schakelaar van de stroomonderbreker neer moeten worden getrokken en de voeding afsnijden. 4.4. Conclusie: Tijdens de test, zal de leider noch uit de het vastklemmen eenheid uitglijden noch zal dichtbij de het vastklemmen eenheid breken, noch zal de leider beschadigd worden zodat om het voor verder gebruik ongeschikt te maken.
