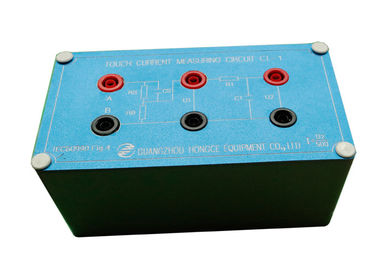

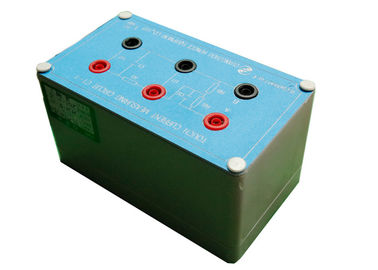

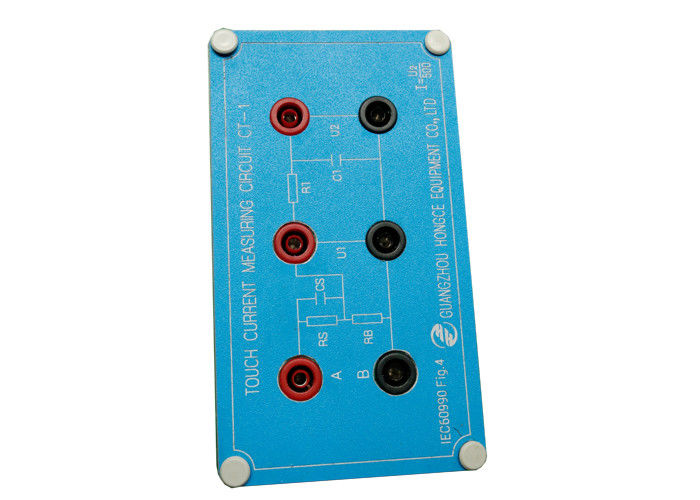

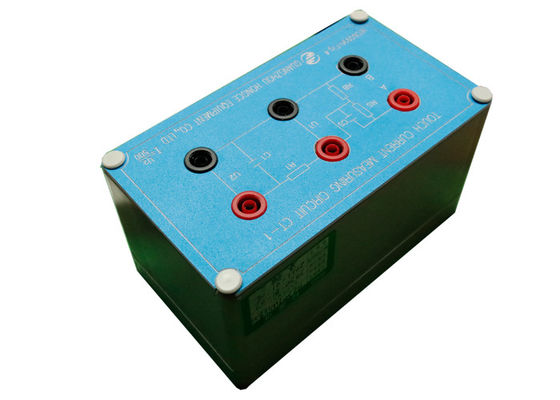

Gemakkelijke Verrichtingsiec60990 Figuur 4 Netwerk van de Aanrakings het Huidige Test voor Waarneming of Reactie beschermende leider

Gemakkelijke Verrichtingsiec60990 Figuur 4 Netwerk van de Aanrakings het Huidige Test voor Waarneming of Reactie Beschermende Leider

Norm:

IEC60990 figuur 4 aanrakingsstroom en de meetmethode van beschermende leiderstroom

Toepassing:

Dit netwerk is geschikt te gebruiken en gemakkelijk te werken, en de voedingschakelaar wordt afzonderlijk gemaakt, die de tekortkomingen van voedingcapaciteit van de vorige machine kan oplossen en de krachtigere producten kan testen.

Teststeekproef:

de mesuring gewogen stroom van de netwerkaanraking (sensorische stroom of reactiestroom)

Voorbereiding vóór Test

De volgende apparaten worden voorbereid goed alvorens te testen.

een reeks van oscilloscoop.

een reeks van 1times of 10 keer voltage sondeert.

Een reeks van voeding (het voltage of de frequentie kan of veranderlijk aan de vereiste test worden aangepast.).

Testmethodes

1. Pas de voeding aan het voltage en frequentie aan de vereiste test, en stop dan de inputterminal van de schakelaar van de contact huidige test in de voeding. (te elektriseren gelieve niet wanneer het netwerk niet. wordt verbonden)

2. Neem de steekproef in de outputterminal van op de schakelaar van de contact huidige test.

3. Verbind de haven B van schakelaar van de contact de huidige test aan de haven B van contact huidig testend netwerk.

4. Verbind de haven A van het netwerk van de contact huidige test met de plaats waar de contactstroom wordt vereist. Zoals verbind de haven A met de output of shell van de adapter wanneer de netwerkadapter wordt getest.

5. De oscilloscoopsonde wordt vastgeklemd in de terminals van U1 of U2-volgens de testvereisten.

6. Verbind de voeding, zet schakelaar „N“ aan plaatsen, zetten de positieve fase in de positieve fasepositie, aanzetten lijn „G“ aan op positie, controleren of de geteste steekproef op het werk door normale elektriciteit is en daar een golfvorm op de oscilloscoop is.

7. Volgens de norm etc. werkt de vereisten na de steekproef, op de verschillende wijze van „positieve fase“, „omgekeerde“, „n-lijn op“, „n-lijn van“, „g-lijn van“, „lijn G op“, lezen voltage U1 en U2 direct door oscilloscoop te gebruiken, de contactstroom is gelijk aan de piekwaarde van U2 en dan waterscheiding 500.

Aankondigingen

Tijdens de test, is het noodzakelijk om aandacht aan veiligheid te besteden omdat u sommige terminals kunt raken.

Volgens GB/T 12113 en CEI 60990 moeten de standaardvereisten, de voeding afzonderlijk zijn, en nul lijn en de gronddraad moeten samen worden verbonden. (de eenvoudige manier is aan of er het voltage op nul lijn en gronddraad bestaat, als het voltage 2V, zoals 220V-macht, het verschillende voltage tussen nul lijn en gronddraad meer dan 100V overtreft, moeten de nul lijn en de gronddraad worden verbonden.)

Wanneer het testen, te besteden gelieve aandacht aan de polariteit van de voeding. De brandlijn moet met het l-eind van de schakelaar van de contact huidige test worden verbonden. Als de verbinding verkeerd is, is er een gevaar van elektrische schok.

Verbind de oscilloscoop, test de steekproef, dan verbind de macht na B-eindlijn, en verbind niet de testlijn wanneer de macht wordt verbonden.
