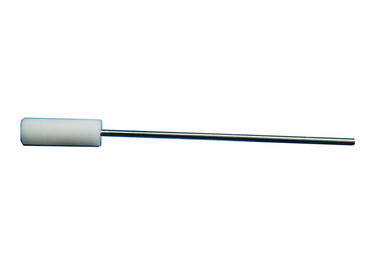

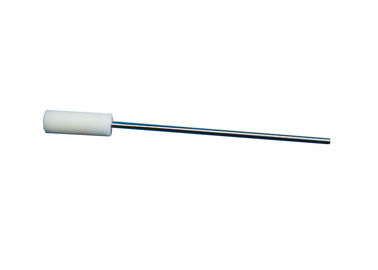

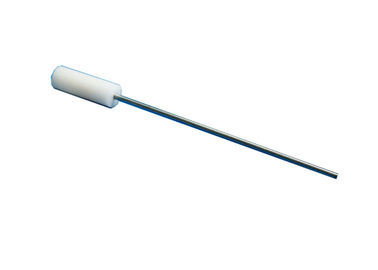

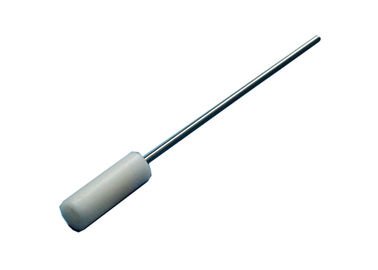

SUS304 het Meetapparaatclausule 24,18 Figuur 35 van de stopcontactdoos. Controle van Groefgat en Omgekeerde Spitse Maat

Iec60884-1 clausule 24,18 figuur 35. Controle van groefgat en omgekeerde spitse maat

Norm:

Stoppen en contactdoos-afzet van CEI 60884-1 de de ‚voor huishouden en gelijkaardige doeleinden – Deel 1: Algemene vereisten‘ clausule 24,18, figuur 35.

Toepassing:

Het wordt gebruikt om de groef, gat en de omgekeerde versmalling te testen. Het is een onontbeerlijk en belangrijk materiaal in huishoudapparatenfabrikant, kwaliteitscontroleministeries en ontdekte de veiligheidsprestaties van R&D instelling van huishouden elektroproducten geworden.

Teststeekproef:

Testgroef, gat en tegenversmalling

Eigenschap:

1. Materiaal van deelsonde: Roestvrij staal, afmetingen: de diameter Φ2.5 +0,05 0, de lengte is meer dan 100 mm.

2. Het nylon handvat, rust met M6 ingepaste gaten aan het eind van het handvat uit, kan het aan trekkracht en duwdynamometer worden verbonden voor het maken van de test van de krachttoepassing.

Parameters:

Verrichtingsstappen

Een maat volgens Figuur 35, met een kracht van 1 N wordt toegepast zal meer dan 1,0 mm van het bovenste gedeelte geen groef, gat of omgekeerde versmalling, of dergelijke ingaan, wanneer de maat toegepaste parallel aan de opzettende/ondersteunende oppervlakte en de loodlijn aan het deel in onderzoek, zoals aangetoond in figuur 36 die is.

Nota: De controle over de vraag of, volgens figuur 35, de maat door meer dan 1,0 mm is binnengegaan wordt gemaakt met betrekking tot een oppervlakteloodlijn aan gezicht B en met inbegrip van het bovenste gedeelte van het overzicht van de groeven, gaten, vermindert het omgekeerde of dergelijke.
